Труба для теплотрассы Flexalen — это предизолированная система трубопроводов для транспортировки теплоносителя, где несущие трубы из сшитого полиэтилена PE-Xa заключены в защитную оболочку из полиэтилена высокой плотности с промежуточным слоем пенополиуретановой изоляции. Такая конструкция обеспечивает готовое решение для прокладки инженерных сетей без необходимости дополнительного утепления на объекте.

Что такое предизолированные трубы Flexalen для теплотрассы

Система Flexalen производится датской компанией Thermaflex и представляет собой гибкие предизолированные трубопроводы для систем отопления, горячего водоснабжения и технологических жидкостей. В отличие от жестких стальных или полипропиленовых труб, требующих монтажа теплоизоляции на месте, Flexalen поставляется в бухтах длиной до 200 метров с уже нанесенной заводской изоляцией.

Конструкция включает одну или две рабочие трубы из сшитого полиэтилена, окруженные вспененным полиуретаном плотностью 60-70 кг/м³. Внешняя защитная оболочка из полиэтилена ПНД обеспечивает герметичность и механическую прочность. Толщина изоляционного слоя варьируется от 17 до 45 мм в зависимости от диаметра трубы и температурного режима эксплуатации.

Основное преимущество предизолированных труб — заводское качество изоляции, которое невозможно достичь при ручном монтаже на объекте. Полиуретановая пена наносится методом непрерывного вспенивания с контролем плотности и равномерности слоя. Это обеспечивает стабильные теплотехнические характеристики по всей длине трубопровода и исключает мостики холода.

Гибкость труб Flexalen позволяет прокладывать теплотрассы с минимальным количеством соединений, обходить препятствия без использования фасонных элементов и укладывать трубопроводы в стесненных условиях. Радиус изгиба составляет от 5 до 12 диаметров трубы в зависимости от типоразмера, что существенно упрощает монтаж по сравнению с жесткими системами.

Система выпускается в двух основных конфигурациях: одинарные трубы для отдельной подачи или обратки и двойные для одновременной прокладки подающего и обратного трубопровода в общей изоляции. Двойные трубы сокращают трудозатраты на земляные работы и уменьшают занимаемый объем траншеи.

Труба для теплотрассы: основные виды и материалы

Трубопроводы для теплотрасс классифицируются по материалу изготовления и способу изоляции. Каждый тип имеет свои эксплуатационные характеристики и определенную область применения.

Стальные трубы остаются распространенным решением для магистральных теплосетей. Их используют при высоких параметрах теплоносителя — температуре до 150°C и давлении до 16 атмосфер. Стальные трубопроводы изолируют минераловатными цилиндрами или пенополиуретаном с последующим нанесением защитного покрытия из оцинкованной стали или полиэтилена. Срок службы составляет 20-25 лет при соблюдении антикоррозионной защиты.

Полимерные трубы из сшитого полиэтилена (PEX) и полипропилена применяются в системах с температурой теплоносителя до 95°C. Материал не подвержен коррозии, имеет низкую шероховатость внутренней поверхности и массу в 5-7 раз меньше стальных аналогов. Гибкость полимерных труб позволяет прокладывать трассы с изгибами без применения фитингов.

Металлополимерные трубы сочетают алюминиевый слой с внутренним и наружным слоями из полиэтилена. Конструкция обеспечивает низкий коэффициент линейного расширения и сохраняет заданную форму после изгиба. Рабочая температура достигает 95°C, давление — до 10 атмосфер.

По типу изоляции различают однотрубные и двухтрубные системы. Однотрубные применяются для подачи или обратки отдельно, двухтрубные объединяют подающий и обратный трубопроводы в общей изоляционной оболочке. Второй вариант сокращает теплопотери на 15-20% за счет взаимного теплообмена между потоками.

Предизолированные трубы поставляются с заводской теплоизоляцией из вспененного полиэтилена или пенополиуретана, защищенной наружной оболочкой из полиэтилена или гофрированной трубы. Толщина изоляции варьируется от 20 до 50 мм в зависимости от диаметра трубопровода и требуемого класса энергоэффективности. Коэффициент теплопроводности качественной изоляции не превышает 0,035-0,040 Вт/(м·К).

Выбор материала определяется параметрами теплоносителя, протяженностью трассы, условиями прокладки и требованиями к сроку эксплуатации. Для частных домов и небольших объектов с температурой до 90°C оптимальны полимерные предизолированные системы. Промышленные теплосети с высокими параметрами требуют применения стальных труб с усиленной изоляцией.

Преимущества систем Флексален перед традиционными решениями

Традиционные теплотрассы из стальных труб с минераловатной изоляцией требуют сварных соединений, защитного кожуха и регулярного обслуживания. Системы Флексален устраняют большинство этих недостатков за счет заводской предизоляции и гибкой конструкции. Основное отличие — отсутствие необходимости в сварке. Трубы соединяются с помощью компрессионных или пресс-фитингов, что сокращает время монтажа в 3-4 раза. Для укладки не требуется специальное сварочное оборудование и аттестованные сварщики. Бригада из двух монтажников прокладывает до 150 метров трассы за смену против 30-40 метров при работе со стальными трубами. Гибкость труб Флексален позволяет огибать препятствия без использования фасонных элементов. Минимальный радиус изгиба составляет 5-8 диаметров трубы, что достаточно для большинства поворотов на трассе. При прокладке стальных труб каждый поворот требует сварки отвода или угольника, что увеличивает количество потенциальных мест протечек. Теплоизоляция из пенополиуретана наносится в заводских условиях и образует герметичную оболочку без мостиков холода. В традиционных системах изоляция монтируется на объекте, стыки между сегментами минеральной ваты создают участки с повышенными теплопотерями. Коэффициент теплопроводности пенополиуретана 0,027-0,033 Вт/(м·К) против 0,045-0,050 Вт/(м·К) у минеральной ваты. Вес погонного метра предизолированной трубы Флексален в 5-7 раз меньше стальной трубы с изоляцией аналогичного диаметра. Труба диаметром 63 мм весит около 2 кг/м, что позволяет двум рабочим укладывать трассу вручную без привлечения грузоподъемной техники. Это критично при прокладке в стесненных условиях или на участках с ограниченным доступом. Системы Флексален поставляются в бухтах длиной до 200 метров, что минимизирует количество соединений на трассе. Стальные трубы выпускаются отрезками по 6-12 метров, требуя множественных сварных стыков. Каждое соединение — потенциальное место коррозии и протечки, особенно при нарушении технологии изоляции шва. Внешняя оболочка из полиэтилена не подвержена коррозии и не требует окрашивания или катодной защиты. Стальные теплотрассы даже с качественной антикоррозионной обработкой служат 15-20 лет в грунте, после чего требуют замены из-за сквозной коррозии. Полимерные материалы сохраняют свойства в грунте более 50 лет. Возможность контроля целостности изоляции через систему мониторинга сигнальных проводников выявляет повреждения на ранней стадии. В традиционных системах намокание изоляции обнаруживается только при резком росте теплопотерь или после вскрытия траншеи.

Энергоэффективность и снижение теплопотерь

Предизолированные трубы Flexalen обеспечивают теплопотери на уровне 3—5% на 100 метров трассы при правильной укладке. Для сравнения: стальные трубы с традиционной изоляцией из минеральной ваты теряют 12—18% тепла на том же участке. Разница объясняется отсутствием мостиков холода и плотным прилеганием полиуретановой изоляции к несущей трубе. Толщина изоляционного слоя в системах Flexalen составляет от 20 до 40 мм в зависимости от диаметра трубы и температуры теплоносителя. Коэффициент теплопроводности вспененного полиуретана — 0,027—0,030 Вт/(м·К), что в 1,5 раза ниже, чем у минеральной ваты. При температуре теплоносителя 90°С и температуре грунта 5°С теплопотери трубы диаметром 40 мм составляют около 11 Вт/м против 25—30 Вт/м у аналогичной стальной трубы. Герметичная наружная оболочка из полиэтилена исключает намокание изоляции в течение всего срока эксплуатации. Влажная теплоизоляция увеличивает теплопотери в 2—3 раза, что характерно для открытых систем с минеральной ватой. Экономия энергоресурсов при использовании Flexalen достигает 40—60% по сравнению с традиционными решениями.

Срок службы и надежность эксплуатации

Расчетный срок службы труб Flexalen составляет 50 лет при соблюдении температурного режима до 95°С и давления до 10 бар. Несущая труба из сшитого полиэтилена PEX-a сохраняет эластичность и прочность в диапазоне от -50°С до +110°С. Материал не подвержен электрохимической коррозии, что исключает основную причину разрушения металлических теплотрасс. Испытания на ускоренное старение показывают сохранение механических свойств труб после 10 000 циклов нагрева-охлаждения. В реальных условиях это эквивалентно 40—50 годам эксплуатации с сезонными остановками. Полиуретановая изоляция не теряет теплоизолирующих свойств и не дает усадку, в отличие от минеральной ваты, которая слеживается через 8—12 лет. Гибкость труб Flexalen (радиус изгиба от 5 до 10 диаметров) снижает количество сварных и резьбовых соединений — основных мест возникновения протечек. Система поставляется в бухтах длиной до 200 метров, что позволяет прокладывать участки без стыков. Герметичность наружной оболочки препятствует проникновению влаги и кислорода, защищая изоляцию и несущую трубу от разрушения. Статистика эксплуатации европейских объектов с 1990-х годов фиксирует аварийность систем Flexalen на уровне 0,02—0,05 повреждений на километр в год. Для стальных теплотрасс этот показатель составляет 0,3—0,8 повреждений на километр ежегодно.

Конструктивные особенности труб Flexalen

Труба Flexalen состоит из трех основных слоев, каждый из которых выполняет конкретную функцию в системе теплоснабжения. Внутренний слой — это несущая труба из сшитого полиэтилена PE-Xa, изготовленная по пероксидной технологии. Материал обеспечивает рабочее давление до 10 бар при температуре 95°C и кратковременные пиковые нагрузки до 110°C.

Средний слой — теплоизоляция из вспененного полиэтилена толщиной от 9 до 40 мм в зависимости от диаметра трубы и требований к энергосбережению. Коэффициент теплопроводности изоляции составляет 0,038 Вт/(м·К), что обеспечивает минимальные потери тепла при транспортировке теплоносителя. Защитная оболочка выполнена из гофрированного полиэтилена высокой плотности (HDPE), который предохраняет изоляцию от механических повреждений, влаги и воздействия грунтовых вод.

Гибкость конструкции позволяет прокладывать трубы с радиусом изгиба в 5-8 раз превышающим наружный диаметр без применения фасонных элементов. Для трубы диаметром 25 мм минимальный радиус изгиба составляет 1250 мм, для диаметра 40 мм — 2000 мм. Это упрощает обход препятствий и сокращает количество соединений на трассе.

Система выпускается в двух вариантах исполнения: одиночные трубы для подающей или обратной линии и спаренные двухтрубные системы, где подающая и обратная магистрали объединены в одной защитной оболочке. Спаренные трубы снижают объем земляных работ и ускоряют монтаж за счет одновременной прокладки обеих линий.

Внутренняя труба PE-Xa имеет гладкую поверхность с шероховатостью менее 0,007 мм, что снижает гидравлическое сопротивление и минимизирует риск отложений. Материал устойчив к коррозии, зарастанию и воздействию химических соединений, присутствующих в теплоносителе. Кислородопроницаемость сшитого полиэтилена ниже предельных значений по DIN 4726, что защищает металлические элементы системы отопления от окисления.

Поставка осуществляется в бухтах длиной до 200 м для диаметров до 40 мм и до 100 м для диаметров 50-63 мм. Отсутствие стыков на протяженных участках снижает вероятность утечек и упрощает контроль качества монтажа.

Технические характеристики и типоразмеры

Трубы Flexalen выпускаются в диапазоне диаметров от 16 до 160 мм для внутренней трубы. Наружный диаметр защитной оболочки варьируется от 90 до 400 мм в зависимости от толщины изоляционного слоя и конфигурации системы. Стандартная длина поставки в бухтах составляет до 200 метров для диаметров до 63 мм, что исключает необходимость промежуточных соединений на протяженных участках трассы.

Рабочая температура теплоносителя достигает 95°C при постоянной эксплуатации и 110°C при кратковременных пиковых нагрузках. Максимальное рабочее давление составляет 10 бар для большинства типоразмеров. Внутренняя труба из сшитого полиэтилена PE-Xa выдерживает гидравлические удары и температурные расширения без деформации.

Толщина изоляционного слоя из вспененного полиэтилена варьируется от 20 до 50 мм. Коэффициент теплопроводности изоляции составляет 0,038—0,040 Вт/(м·К), что обеспечивает теплопотери менее 10 Вт/м при температуре теплоносителя 70°C и температуре грунта 0°C. Для холодного водоснабжения применяются аналогичные конструкции с диапазоном рабочих температур от 0 до 40°C.

Защитная оболочка из полиэтилена высокой плотности имеет толщину стенки от 3 до 6 мм в зависимости от диаметра трубы. Материал оболочки устойчив к воздействию почвенных агентов, микроорганизмов и УФ-излучения при наземной прокладке. Минимальный радиус изгиба составляет 5—8 диаметров наружной оболочки, что позволяет прокладывать трассу с обходом препятствий без использования фитингов.

Диаметр внутренней трубы, мм	Наружный диаметр оболочки, мм	Толщина изоляции, мм	Теплопотери, Вт/м
25	90	25	6,5
40	125	30	8,2
63	160	35	11,5
90	225	40	15,8

Срок службы труб Flexalen составляет не менее 50 лет при соблюдении режимов эксплуатации. Гарантийный период от производителя — 10 лет на герметичность системы и сохранение теплоизоляционных свойств. Вес погонного метра трубы в зависимости от типоразмера составляет от 1,2 до 12 кг, что упрощает транспортировку и монтаж без применения грузоподъемной техники.

Области применения теплотрасс Flexalen

Системы Flexalen используются для транспортировки теплоносителя в объектах различного масштаба и назначения. Основная сфера применения — подключение зданий к центральным котельным и устройство автономных систем отопления в частном секторе.

В малоэтажном строительстве предизолированные трубы прокладывают между котельной и жилым домом, баней, гаражом или другими постройками на участке. Гибкость труб позволяет обходить препятствия без использования фасонных элементов, что упрощает проектирование и монтаж на сложных участках с перепадами высот или плотной застройкой.

Коттеджные поселки и дачные кооперативы применяют Flexalen для создания распределительных сетей от центральной котельной к отдельным домам. Длина бухт до 200-300 метров дает возможность прокладывать трассы без промежуточных соединений на значительные расстояния, что снижает количество потенциальных мест протечек.

Многоквартирные жилые комплексы используют системы для ввода тепла в здания от модульных котельных. Компактность труб и отсутствие необходимости в дополнительной теплоизоляции упрощают прокладку в условиях плотной застройки и ограниченного пространства для траншей.

Промышленные и коммерческие объекты — производственные цеха, складские комплексы, торговые центры, офисные здания — подключаются к источникам тепла через теплотрассы Flexalen при необходимости быстрого монтажа и минимизации земляных работ. Система подходит для объектов с разветвленной инфраструктурой на территории.

Сельскохозяйственные предприятия применяют предизолированные трубы для обогрева теплиц, животноводческих ферм, овощехранилищ. Устойчивость материалов к воздействию грунтовых вод и химических веществ в почве обеспечивает долговечность системы в специфических условиях эксплуатации.

Гостиничные комплексы, санатории, базы отдыха используют Flexalen для организации теплоснабжения разрозненных корпусов на обширной территории. Низкие теплопотери позволяют сохранять температуру теплоносителя при транспортировке на расстояния до нескольких сотен метров.

Системы горячего водоснабжения также реализуются с применением предизолированных труб. Двухтрубные модификации Flexalen обеспечивают циркуляцию горячей воды с минимальными потерями температуры между источником нагрева и точками водоразбора.

Подготовка к монтажу предизолированных труб

Перед началом монтажа необходимо проверить комплектность поставки и состояние труб. Защитная пленка должна быть целой, торцевые заглушки установлены, маркировка читаема. Поврежденные участки изоляции подлежат восстановлению до начала работ, иначе теплопотери на этих участках превысят расчетные значения. Хранение труб Flexalen организуют на ровной площадке с исключением прямого контакта с землей. Бухты укладывают горизонтально, максимальная высота штабеля — 2 метра. Прямые отрезки размещают на деревянных подкладках с шагом не более 3 метров. Срок хранения под открытым небом не должен превышать 6 месяцев из-за возможного разрушения защитной оболочки ультрафиолетом. Раскладку труб вдоль траншеи выполняют за сутки до монтажа. Это позволяет материалу принять температуру окружающей среды и снизить внутренние напряжения. При температуре воздуха ниже -15°C работы приостанавливают — гибкость труб снижается, возрастает риск повреждения изоляционного слоя при изгибе. Инструмент для резки должен обеспечивать ровный перпендикулярный срез без заусенцев. Используют труборезы с храповым механизмом или пилы с мелким зубом. Болгарка не применяется — высокая температура оплавляет края и нарушает структуру полиэтилена. После резки торцы зачищают от стружки и обезжиривают перед установкой соединительных элементов. Подготовка соединительных муфт включает проверку наличия всех уплотнительных колец и термоусадочных элементов. Каждая муфта комплектуется инструкцией с указанием времени нагрева и температуры. Газовую горелку настраивают заранее, проверяя равномерность пламени. Неравномерный прогрев приводит к негерметичности стыка изоляции. До начала укладки размечают места установки компенсаторов, запорной арматуры и контрольных точек. Расстояние между неподвижными опорами рассчитывают с учетом температурного удлинения труб. Для системы с теплоносителем 90°C при длине участка 50 метров удлинение составит около 60-70 мм. Компенсация обеспечивается либо естественными изгибами трассы, либо установкой П-образных компенсаторов. Материалы для герметизации стыков готовят непосредственно перед использованием. Термоусадочные муфты хранят в упаковке до момента установки. Двухкомпонентные клеи и мастики смешивают порциями, рассчитанными на 20-30 минут работы. Превышение времени жизнеспособности состава снижает прочность соединения.

Требования к прокладке траншеи

Траншея для труб Flexalen должна иметь глубину не менее 0,7 м от поверхности грунта до верхней образующей трубы в климатических зонах с умеренным климатом. В регионах с глубоким промерзанием грунта глубину увеличивают до 1,2—1,5 м. Ширина траншеи зависит от количества труб и способа их укладки: для одиночной трубы достаточно ширины на 200—300 мм больше наружного диаметра изоляции, для двух параллельных труб — минимум 400 мм с учетом зазора между трубами не менее 100 мм. Дно траншеи выравнивают и уплотняют, удаляют камни, строительный мусор и острые предметы. Создают песчаную подушку толщиной 100—150 мм из песка средней крупности или мелкого, который утрамбовывают слоями. Подушка обеспечивает равномерное распределение нагрузки и предотвращает механические повреждения изоляции. Уклон траншеи выполняют в направлении естественного стока или к дренажным колодцам с минимальным значением 0,002 (2 мм на 1 м длины). Это предотвращает скопление конденсата и грунтовых вод. При пересечении траншеей инженерных коммуникаций соблюдают минимальные расстояния: до кабелей электроснабжения — 0,5 м, до газопроводов — 1 м, до водопроводов — 0,4 м.

Особенности монтажа систем Флексален

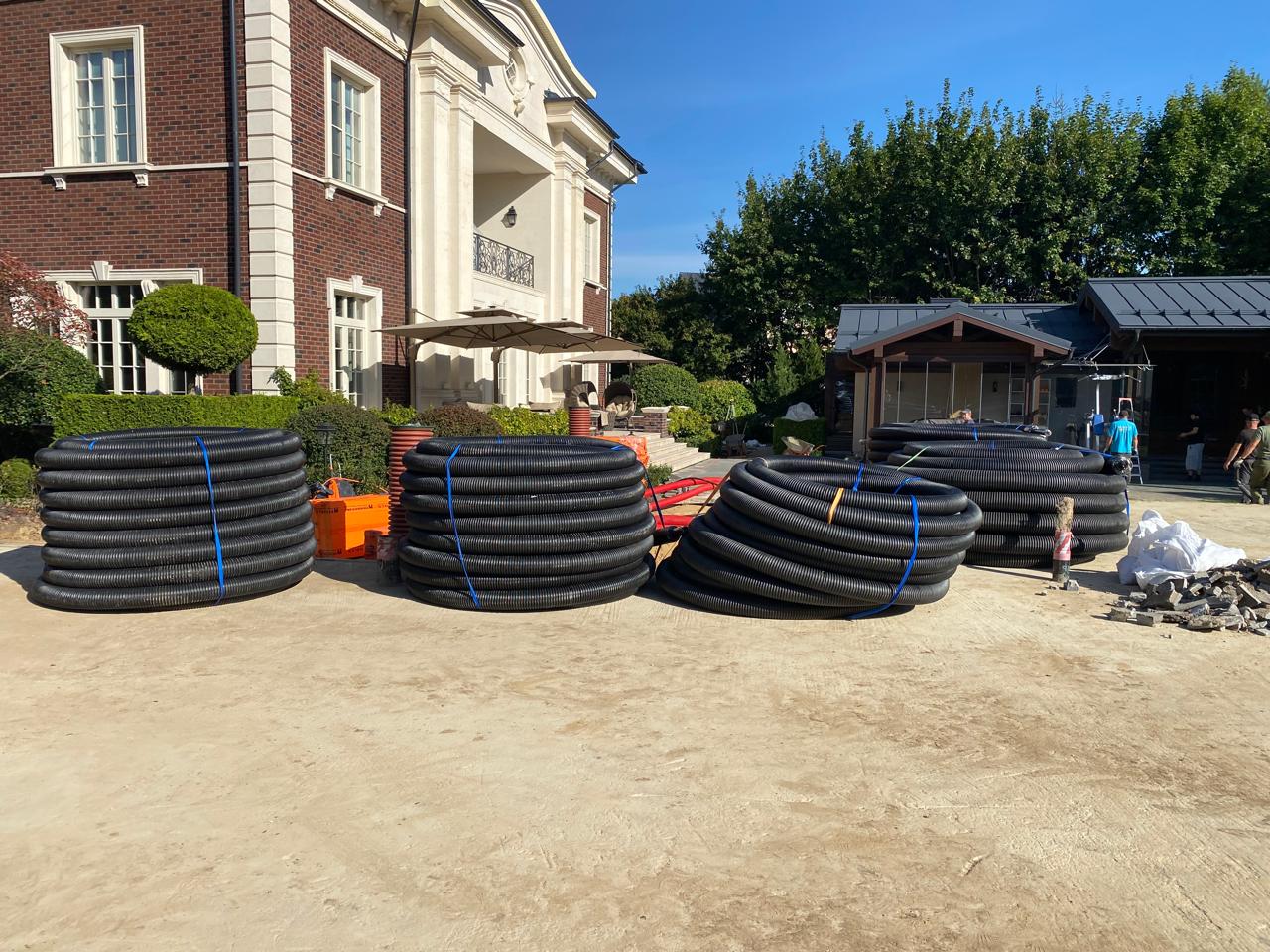

Трубы Flexalen поставляются в бухтах длиной до 200 м, что позволяет прокладывать теплотрассы с минимальным количеством соединений. Размотку бухты выполняют вручную или с помощью разматывателя, раскладывая трубу вдоль траншеи. Гибкость материала допускает укладку с радиусом изгиба, равным 8—10 диаметрам трубы без применения фасонных элементов. При температуре воздуха ниже +5°C трубы перед монтажом выдерживают в теплом помещении или на открытом воздухе до достижения положительной температуры материала. Опускание трубы в траншею производят плавно, избегая резких перегибов и скручивания. Для труб диаметром свыше 110 мм используют текстильные стропы или специальные захваты, исключающие повреждение защитной оболочки. Трубу укладывают на песчаную подушку без натяжения, с небольшим провисом 1—2% от длины участка для компенсации температурных деформаций. Фиксация трубы к основанию не требуется на прямых участках при условии качественной подготовки дна траншеи. На поворотах и в местах изменения уклона трубу закрепляют с помощью грунтовых анкеров или пригрузов. Расстояние между точками фиксации на поворотах — не более 3 м. При прокладке нескольких труб в одной траншее их располагают параллельно с зазором 100—150 мм, что обеспечивает независимость работы каждой линии и упрощает возможный ремонт. При прохождении трубопровода через фундаменты зданий или стены сооружений используют защитные гильзы из стальных или полимерных труб большего диаметра. Зазор между трубой Flexalen и гильзой составляет 20—30 мм, который заполняют негорючим упругим материалом. Выход трубы из гильзы герметизируют, предотвращая попадание влаги и грунтовых вод в пространство между трубами. Переходы с подземной прокладки на надземную выполняют плавными изгибами с радиусом не менее 10 диаметров трубы. Надземный участок защищают от ультрафиолетового излучения оцинкованным кожухом или окрашивают специальными составами. В местах перехода устанавливают компенсаторы или П-образные участки для компенсации температурного расширения труб.

Соединение труб и герметизация стыков

Трубы Flexalen соединяются между собой с помощью латунных или полимерных компрессионных фитингов, которые обеспечивают герметичность без применения сварки. Перед установкой фитинга труба обрезается специальными ножницами строго перпендикулярно оси. Рез должен быть ровным, без заусенцев и деформации стенок. Компрессионное соединение включает накидную гайку, обжимное кольцо и корпус фитинга. При затягивании гайки обжимное кольцо врезается в материал трубы, создавая надежный герметичный контакт. Момент затяжки зависит от диаметра: для труб 16-25 мм используется ручной инструмент, для диаметров свыше 32 мм применяется динамометрический ключ с контролем усилия. Герметизация изоляционного слоя выполняется с помощью термоусаживаемых муфт. Муфта надевается на место соединения, закрывая оголенный участок труб и фитинга, затем равномерно прогревается газовой горелкой или строительным феном. При нагреве материал муфты сжимается, плотно обхватывая трубу и создавая водонепроницаемое покрытие. Для обеспечения качественной герметизации поверхность труб в месте установки муфты очищается от загрязнений и влаги. Нагрев ведется от центра к краям, избегая локального перегрева. Правильно установленная муфта образует гладкую поверхность без складок и воздушных пузырей. После остывания изоляция восстанавливает свою целостность на всем протяжении трассы.

Прокладка в грунте и закрепление трассы

Трубы Flexalen укладываются в траншею на подготовленное песчаное основание толщиной минимум 10 см. Песок выравнивается и слегка уплотняется для создания ровной опорной поверхности. Трубы размещаются в траншее без натяжения, с запасом на температурное расширение. Минимальная глубина заложения определяется климатическими условиями региона и назначением трассы. Для бесканальной прокладки теплосетей глубина составляет не менее 0,7 м от поверхности грунта до верхней образующей трубы. В местах проезда транспорта глубина увеличивается до 1,0 м или применяется дополнительная защита в виде железобетонных лотков. При прокладке в одной траншее нескольких труб выдерживается расстояние между ними не менее 50 мм для обеспечения независимого температурного расширения. Подающий и обратный трубопроводы могут укладываться параллельно или один над другим в зависимости от ширины траншеи. Гибкость труб Flexalen позволяет выполнять повороты трассы без использования фасонных изделий. Минимальный радиус изгиба зависит от диаметра и составляет от 5 до 10 наружных диаметров трубы. Изгибы выполняются плавно, без заломов изоляционного слоя. Закрепление трассы в проектном положении выполняется путем подсыпки и уплотнения песка вокруг труб. Первый слой песка толщиной 15-20 см укладывается вручную без применения механизмов, чтобы избежать повреждения изоляции. Песок тщательно уплотняется в пазухах между трубами и стенками траншеи. Последующие слои засыпки до проектной отметки выполняются послойно с уплотнением каждого слоя толщиной не более 30 см. В верхней зоне траншеи, на глубине 20-30 см от поверхности, рекомендуется укладка сигнальной ленты для обозначения трассы при будущих земляных работах.

Гидравлические испытания и опрессовка

Гидравлические испытания проводят после завершения монтажа теплотрассы для проверки герметичности всех соединений и целостности труб. Опрессовку выполняют до засыпки траншеи, чтобы обеспечить доступ к соединениям в случае обнаружения утечек. Для систем Flexalen применяют испытательное давление, которое в 1,5 раза превышает рабочее давление системы, но не менее 6 бар. Трубопровод заполняют водой температурой от +5°C до +40°C, вытесняя весь воздух через воздухоотводчики. Время выдержки под испытательным давлением составляет не менее 30 минут. Процедура опрессовки включает несколько этапов:

• Подключение опрессовочного оборудования к системе через специальный кран
• Заполнение трубопровода водой с одновременным удалением воздуха
• Подъем давления до испытательного значения
• Визуальный осмотр всех соединений на предмет протечек
• Фиксация показаний манометра и контроль давления в течение установленного времени

Допустимое падение давления за 30 минут не должно превышать 0,2 бар. Если падение давления больше, необходимо локализовать утечку, устранить дефект и повторить испытания. Особое внимание уделяют местам сварных соединений и врезок запорной арматуры. После успешных гидравлических испытаний составляют акт опрессовки, который фиксирует параметры испытаний: давление, время выдержки, температуру воды, результаты проверки. Этот документ необходим для приемки системы в эксплуатацию. Для зимнего периода монтажа рекомендуется использовать незамерзающие теплоносители или проводить испытания сжатым воздухом. При пневматических испытаниях давление повышают постепенно, ступенями по 1 бар, с выдержкой на каждой ступени. Максимальное давление при воздушной опрессовке не превышает 3 бар из соображений безопасности.

Эксплуатация и обслуживание теплотрассы

Предизолированные трубы Flexalen требуют минимального обслуживания благодаря закрытой конструкции и защите от внешних воздействий. Основные мероприятия сводятся к контролю параметров системы и своевременному устранению возможных неисправностей. В первые месяцы после запуска необходимо контролировать температуру теплоносителя на входе и выходе системы, а также следить за давлением. Отклонения от проектных значений могут указывать на утечки или нарушение циркуляции. Рекомендуется проводить визуальный осмотр надземных участков трассы и мест ввода в здания каждые 3-6 месяцев. Для подземных участков основной метод контроля — мониторинг температурных потерь. Превышение расчетных потерь тепла на 15-20% сигнализирует о возможном повреждении изоляции или нарушении герметичности оболочки. В системах с сигнализацией влажности датчики автоматически обнаруживают попадание воды в изоляционный слой, что позволяет локализовать проблему до развития серьезных повреждений. Промывку системы выполняют при необходимости, если качество теплоносителя ухудшается или происходит засорение. Для труб Flexalen допускается использование стандартных промывочных составов, совместимых с полимерными материалами. Механическая очистка внутренней поверхности не требуется благодаря гладкости труб из сшитого полиэтилена. При обнаружении утечки ремонт выполняется локально. Поврежденный участок вырезается, устанавливаются соединительные муфты, после чего восстанавливается изоляция специальными ремонтными комплектами. Герметизация стыков проводится термоусадочными муфтами или двухкомпонентными составами в зависимости от типа повреждения. Зимой необходимо обеспечивать непрерывную циркуляцию теплоносителя, чтобы исключить промерзание системы. Даже кратковременные остановки при отрицательных температурах могут привести к повреждению труб. Если остановка неизбежна, систему следует опорожнить или заполнить незамерзающим теплоносителем. Ведение журнала эксплуатации помогает отслеживать динамику работы теплотрассы и планировать профилактические мероприятия. Фиксируются данные о температуре, давлении, объеме потребленного теплоносителя, а также все случаи ремонтов и технических вмешательств.

Распространенные ошибки при монтаже и способы их избежать

Ошибки при укладке предизолированных труб приводят к снижению энергоэффективности системы, утечкам и преждевременному выходу теплотрассы из строя. Неправильное хранение материалов до начала работ — одна из частых проблем. Трубы, оставленные под открытым небом без защиты от солнца, теряют свойства изоляционного слоя. Полиэтиленовая оболочка становится хрупкой, появляются микротрещины. Материалы необходимо хранить в крытых помещениях или под навесом, защищая от прямых солнечных лучей и влаги. Повреждение изоляции в процессе транспортировки и разгрузки снижает теплоизоляционные характеристики. Царапины, вмятины и разрывы наружной оболочки открывают доступ влаге к слою пенополиуретана. Перед укладкой следует осматривать каждую секцию трубы и отбраковывать поврежденные участки. При обнаружении небольших дефектов их устраняют специальными ремонтными комплектами. Несоблюдение минимального радиуса изгиба вызывает деформацию внутренней несущей трубы и нарушение целостности изоляционного слоя. Для каждого диаметра производитель указывает допустимый радиус изгиба — попытки согнуть трубу сильнее приводят к образованию заломов. В местах поворотов трассы используют фасонные элементы или соблюдают технологические требования к радиусу. Неправильная подготовка торцов труб перед соединением — распространенная причина протечек. Срез должен быть строго перпендикулярным оси трубы, без заусенцев и деформаций. Используют специальные труборезы, а не ножовку по металлу. Грязь, пыль или влага на соединяемых поверхностях препятствуют качественной герметизации муфтами. Торцы очищают и обезжиривают непосредственно перед монтажом. Укладка труб в траншею с острыми камнями, строительным мусором или мерзлыми комьями грунта создает точечные нагрузки на оболочку. Дно траншеи выравнивают и засыпают песчаной подушкой толщиной 10-15 см. Обратную засыпку выполняют послойно просеянным грунтом без твердых включений, уплотняя каждый слой. Игнорирование температурных компенсаторов или неправильный расчет их количества приводит к температурным деформациям. При нагреве трубопровод удлиняется, при остывании — сжимается. Без компенсации этих изменений возникают механические напряжения в местах жесткого закрепления. Компенсаторы устанавливают согласно проектной документации с учетом длины трассы и перепада температур. Недостаточная герметизация стыков изоляции открывает доступ грунтовым водам к несущей трубе. Термоусадочные муфты прогревают равномерно по всей окружности до полного прилегания к поверхности. Пропуски при прогреве оставляют зазоры, через которые проникает влага. Качество герметизации проверяют визуально — муфта должна плотно облегать трубу без складок и воздушных пузырей. Отсутствие контроля качества сварных соединений на внутренних трубах приводит к протечкам в процессе эксплуатации. Каждый сварной шов осматривают, проверяют равномерность грата. Выборочно выполняют ультразвуковой контроль или рентгенографию стыков, особенно на ответственных участках. Нарушение сроков проведения гидравлических испытаний затрудняет локализацию дефектов. Опрессовку проводят до полной засыпки траншеи, когда возможен визуальный контроль всех соединений. Обнаруженные при испытаниях проблемы устраняют сразу, не дожидаясь завершения всех работ.

Стоимость и экономическая эффективность

Стоимость предизолированных труб Flexalen выше традиционных стальных труб с покровной изоляцией на 15-25%. Трубопровод диаметром 32 мм обходится от 1200 рублей за погонный метр, диаметром 63 мм — от 2500 рублей, а диаметром 110 мм — от 5000 рублей. Цена зависит от типоразмера, серии и толщины изоляционного слоя. Окупаемость дополнительных затрат происходит через сокращение теплопотерь и снижение расходов на монтаж. Коэффициент теплопроводности изоляции Flexalen составляет 0,035-0,040 Вт/(м·К), что обеспечивает потери тепла в 2-3 раза ниже по сравнению со стальными трубопроводами в минераловатной изоляции. Для теплотрассы протяженностью 100 метров экономия на теплоносителе достигает 40-60 тысяч рублей в год при температуре подачи 70-90°C. Монтажные работы занимают на 30-40% меньше времени из-за готовой заводской изоляции и отсутствия необходимости в сварке. Бригада из двух человек прокладывает 50-70 метров трассы в день против 20-30 метров при использовании стальных труб. Это снижает стоимость работ на 25-35% и сокращает общий срок строительства объекта. Срок службы систем Flexalen превышает 50 лет при соблюдении условий эксплуатации, тогда как стальные теплотрассы требуют капитального ремонта через 15-20 лет. Расходы на обслуживание минимальны: полимерные трубы не подвержены коррозии, не требуют периодической покраски и замены изоляции. За 25 лет эксплуатации экономия на ремонтах составляет 200-300% от первоначальной разницы в цене. Для частных домов площадью 150-200 м² подключение к котельной через Flexalen обходится в 180-250 тысяч рублей при длине трассы 30-50 метров. Аналогичное решение на стальных трубах стоит 140-190 тысяч рублей, но дополнительные затраты окупаются за 4-6 лет за счет экономии на отоплении и отсутствия аварийных ремонтов. Для промышленных объектов с протяженностью теплосетей от 500 метров срок окупаемости сокращается до 2-3 лет.

Сравнение Flexalen с другими производителями труб в изоляции

На российском рынке предизолированных труб для теплоснабжения присутствует несколько крупных производителей, каждый из которых предлагает собственные технические решения. Основные конкуренты Flexalen — это системы Uponor, Rehau, Thermaflex и отечественные производители вроде «Изопрофлекс» и «Термафлекс».

Ключевое отличие Flexalen от большинства конкурентов заключается в использовании сшитого полиэтилена PEXa для несущих труб. Этот материал обеспечивает максимальную плотность сшивки молекул — до 85%, что повышает термостойкость и прочность конструкции. Uponor также применяет PEXa, тогда как Rehau использует PEXc с меньшей степенью сшивки (около 60%), а многие отечественные производители работают с обычным PE-RT или даже PE100.

Теплоизоляция в трубах Flexalen выполнена из вспененного полиэтилена закрытоячеистой структуры толщиной от 10 до 30 мм в зависимости от диаметра. Аналогичный подход применяет Thermaflex, но использует материал меньшей плотности. Rehau в части серий применяет PUR-изоляцию, которая имеет лучшие теплоизоляционные свойства, но менее гибкая и требует специальных муфт для соединения. Uponor предлагает комбинированную изоляцию с отражающим слоем, что снижает теплопотери еще на 5-7%.

Гибкость труб Flexalen позволяет выполнять изгибы с радиусом от 0,5 до 1,5 метра в зависимости от диаметра без использования фитингов. Системы Rehau и Uponor обладают схожей гибкостью, но их стоимость выше на 15-25%. Отечественные аналоги часто уступают по этому параметру, требуя больших радиусов изгиба или применения угловых соединений.

Производитель	Материал трубы	Тип изоляции	Макс. температура, °C	Срок службы, лет
Flexalen	PEXa	Вспененный PE	95	50
Uponor	PEXa	PE с отражающим слоем	95	50
Rehau	PEXc	PUR/PE	90	50
Отечественные	PE-RT/PE100	Вспененный PE	70-80	25-30

По системе соединений Flexalen применяет метод горячей посадки с использованием термоусадочных манжет, что обеспечивает герметичность стыка без дополнительного оборудования. Uponor предлагает прессовые фитинги, требующие специального инструмента стоимостью от 80 000 рублей. Rehau использует электросварные муфты, что увеличивает надежность, но требует источника питания на объекте и повышает трудоемкость монтажа.

Стоимость систем Flexalen находится в среднем ценовом сегменте. Метр двойной трубы диаметром 25 мм обходится в 800-1000 рублей, тогда как аналогичная система Uponor стоит 1100-1300 рублей, а Rehau — 950-1150 рублей. Отечественные производители предлагают цены от 500 до 700 рублей за метр, но с меньшим заявленным сроком службы.

Комплектация систем также различается. Flexalen поставляет полный набор соединительных элементов, включая термоусадочные манжеты, торцевые заглушки и монтажные инструкции. Uponor и Rehau продают фитинги отдельно, что усложняет расчет сметы. Отечественные производители часто ограничиваются базовым набором, дополнительные элементы приходится подбирать самостоятельно.

Гарантийные обязательства у Flexalen составляют 10 лет при условии монтажа сертифицированными специалистами. Uponor предоставляет аналогичную гарантию, Rehau — 5 лет. Отечественные производители дают гарантию от 1 года до 3 лет, что отражает меньшую уверенность в долговечности продукции.
