Теплотрасса — совокупность инженерных сооружений и трубопроводов, предназначенных для транспортировки теплового носителя от источника тепла до потребителей. В проектных решениях теплотрасса рассматривается как объект с конкретными требованиями по пропускной способности, теплопотерям, механической прочности и удобству обслуживания.

Теплотрасса — общая классификация и назначение

Классификация теплотрасс должна отражать назначение, гидравлические и термические параметры, а также условия эксплуатации. Практическое деление удобно использовать при проектировании, выборе материалов и технологии прокладки.

• По назначению:
  • магистральные — транспортируют тепло между источником и районами распределения;
  • распределительные (районные) — снабжают группу потребителей в квартале или микрорайоне;
  • вводы и внутриквартальные сети — подключают отдельные здания или установки.
• По типу среды и температурному режиму: водяные (горячая вода, теплоснабжение) и паровые трассы; отличаются материалами и требованиями к герметичности и предельному давлению.
• По конфигурации гидравлической схемы: однотрубные и двухтрубные системы, кольцевые схемы; выбор влияет на балансирование, регулирование и потери.
• По давлению и температуре: низко-, средне- и высоконапорные; эти параметры определяют класс труб, фланцев и арматуры.
• По конструктивному исполнению: теплоизолированные заводские блоки (предизолированные трубопроводы) и полевые утепленные трассы с наружной изоляцией.

При выборе типа теплотрассы важно учитывать: требуемую подачу теплоты (кВт), допустимые теплопотери, доступность обслуживания, возможность расширения сети и требования по надежности (резервирование). Неправильный выбор конструкции или пропускной способности приводит к перерасходу топлива, дополнительным ремонтам и сложностям при балансировке сети.

Виды прокладки: подземная, надземная и бесканальная

Выбор способа прокладки определяет объем строительных работ, стоимость восстановления поверхности и эксплуатационные риски. В практических проектах учитывают длину трассы, плотность застройки, геологические условия, необходимость пересечения преград и требования по доступу для ремонта.

• Подземная прокладка (в траншее или кассетах):
  • плюсы: минимальное влияние на внешний вид территории, защита от механических повреждений и вандализма, стабильная температура окружающей среды;
  • минусы: большие земляные работы, необходимость восстановления покрытия, риск повреждения при прокладке других коммуникаций.

  Практические требования: соблюдение минимальной глубины покрытия в зависимости от местных морозных условий и нормативов, использование теплоизоляции и защитных оболочек, применение индикации трассы (кабель сигнализации, метки). Для сокращения времени работ применяют предварительно теплоизолированные заводские трубы или кассетные элементы, что уменьшает трудозатраты на месте.

• Надземная прокладка:
  • плюсы: упрощенный доступ для инспекции и ремонта, меньшие земляные работы, возможность прохождения через промышленные зоны и мостовые опоры;
  • минусы: повышенные теплопотери при невысокой изоляции, необходимость защиты от механических воздействий и ультрафиолета, эстетические и шумовые ограничения в жилых зонах.

  Требования: опоры и температурные компенсаторы для учета тепловых удлинений, ограждение и защитные покрытия, обеспечение коррозионной защиты и антикоррозионного контроля. Надземная прокладка оправдана в местах с частыми ремонтами или при невозможности глубоких траншей.

• Бесканальная прокладка (прокол, горизонтально-направленное бурение, протягивание в футляре):
  • плюсы: минимальные нарушения поверхности, экономия на восстановлении дорог и благоустройства, возможность пересечения водных преград и плотной городской застройки;
  • минусы: ограничения по диаметру и длине трассы, более высокая стоимость единичной операции, требование геотехнической подготовки и георадиолокации коммуникаций.

  Когда оправдана: при коротких и средних переходах под автодорогами, линиями метрополитена, водными преградами; в исторической застройке и зонах с ограничениями земляных работ. Необходимы предварительные обследования грунта и существующих коммуникаций, расчет усилий на протяжку и анализ возможных деформаций трубы.

Критерий	Подземная	Надземная	Бесканальная
Нарушение поверхности	высокое	низкое	минимальное
Доступ для ремонта	сложнее	удобнее	зависит от конструкции
Ограничения по диаметру	минимальны	минимальны	существенные
Стоимость работ (без восстановления поверхности)	умеренная	ниже	выше

Выбор способа прокладки должен базироваться на технико-экономическом обосновании: суммарная стоимость строительства, восстановления и эксплуатации, а также риски для существующей инфраструктуры и сроки реализации.

Подземная теплотрасса: траншеи, кассеты и требования к конструкции

При проектировании подземной теплотрассы ключевые решения касаются глубины заложения, типа опоры и обеспечения доступа для ремонта. Типовые практические требования и допуски:

• Глубина заложения: ориентировочно 0,8—2,0 м в зависимости от промерзания грунта, назначения трассы и проходимости поверхности. В местах под дорогами и перекрытий требуется большее укрытие и усиление защитного слоя.
• Основание траншеи: уплотнённый слой песка или мелкозернистого грунта толщиной 100—200 мм под трубу, выравнивание по прокладке и контроль осадки при обратной засыпке.
• Защита и маркировка: установка геотекстиля для разделения слоёв, сигнализационные ленты и защитные плиты на критических участках. При агрессивных грунтах — антикоррозионные покрытия и электрохимическая защита для металлических труб.
• Теплоизоляция и гидроизоляция: изоляционный слой должен сохранять целостность при уплотнении обратной засыпки; в условиях высокого уровня грунтовых вод — дополнительная влагозащита и дренаж.
• Кассеты и коробчатые конструкции: используются при мелком заложении, проходах под инженерными сетями или для групповой прокладки несколько труб. Кассеты обеспечивают механическую защиту, упрощают монтаж и замену отдельных труб, но требуют качественного уплотнения швов и вентиляции/дренажа.
• Компенсация температурных удлинений: применение изгибов, свободных удлинителей, компенсаторов или расчётного уклона. При жёсткой фиксации труб необходим расчёт реакций опор и анкеров.
• Манипуляционные и сервисные требования: установка опорных площадок, колодцев и камер для поворотных и стыковых узлов, обеспечение подъезда спецтехники и подъёмных устройств при ремонте.

Контроль качества включает проверку основания, осевого уклона, ровности изоляции, плотности обратной засыпки и гидростатические испытания перед закрытием траншеи. Конкретные величины зазоров, глубин и материалов должны соответствовать проектной документации и действующим нормативам.

Бесканальная прокладка (прокол, ГНБ) для теплотрасс: когда оправдана

Бесканальные технологии применяют при перекрытии транспортных магистралей, пересечении рек, в плотной городской застройке и на участках с высокой стоимостью временных работ. Критерии оправданности:

• Ограниченный доступ и высокий социально-экономический ущерб от перекрытий дорог (длительные перекрытия, сложная организация объездов).
• Необходимость пересечь железнодорожные пути, автодороги, водные преграды без нарушения их эксплуатации.
• Геологические условия, допускающие бурение (песчаные и суглинистые слои проще для ГНБ; крупно каменные или скальные — проблематичны).
• Требования к диаметру и материалу трубы: технологии ГНБ лучше подходят для гибких материалов (PE, многослойных композитов) или стальных труб в защитной оболочке при соблюдении технологических ограничений по диаметру и длине прохода.

Ограничения и риски:

• Максимальные диаметры и длины зависят от оборудования; типичные технологические пределы — до нескольких сотен метров и диаметра до 500—800 мм, при этом эксплуатационные возможности определяет подрядчик. Для больших диаметров и длин стоимость существенно растёт.
• Риск «всплытия» бурового раствора (inadvertent return), необходимость организации складирования и утилизации бурового шлама, дополнительные экологические требования и согласования.
• Стоимость работ может быть выше, чем у открытой траншеи, но суммарные затраты на восстановление поверхности и организацию объездов часто делают бесканальную прокладку экономически выгодной в городских условиях.

Решение о применении ГНБ должно основываться на геологии, диаметре трубы, длине перехода и экономике полного цикла работ, включая неудобства для городской инфраструктуры.

Материалы труб для теплотрассы: сравнение вариантов

Выбор материала трубы определяется рабочими параметрами (температура, давление), условиями грунта, требуемым сроком службы и экономикой проекта. Ниже — сопоставление основных вариантов по практическим критериям.

Материал	Предельная T и давление	Коррозионная стойкость	Методы соединения	Мобильность/гибкость	Типичные области применения
Сталь (обычная/углеродистая)	Высокие T и P (до рабочих 200—300 °C и больших давлений при правильном исполнении)	Низкая без защиты; требует антикоррозионных покрытий или катодной защиты	Сварка, фланцы, резьбовые соединения	Низкая, жёсткая	Трассы высокого давления и температуры, магистрали, где важна прочность
Чугун/ВЧШГ	Умеренные нагрузки; хрупкость при ударных нагрузках	Высокая при эмалевом/полимерном покрытии	Фланцы, муфты	Низкая	Городские сети, участки с агрессивной средой и механической нагрузкой
PE (HDPE)	Обычные температуры до ≈ 60—80 °C; для горячего водоснабжения — специальные марки	Высокая стойкость к коррозии	Сварка (электроффузионная/стыковая), муфты	Высокая гибкость, подходит для ГНБ	Прокладка в грунте, ГНБ, реконструкции с ограниченным пространством
PEX и многослойные (алюминий+PE)	Рабочие T до ≈ 95—110 °C для PEX; многослойные — чуть выше	Хорошая, при правильной оболочке	Резьбовые фитинги, пресс-фитинги, пайка (для PEX — специальные технологии)	Средняя/высокая	Распределительные сети, низко- и среднетемпературные участки
Заводские теплоизолированные изделия (сталь/PE в пене)	Зависит от внутренней трубы; применимы в широком диапазоне	Встроенная защита; наружная оболочка обеспечивает механическую и влагозащиту	Готовые стыки, сварка внутренней трубы или фланцы, специальная герметизация	Различается по конструкции; готовые бухты или секции	Магистральные и распределительные сети, где важна минимизация теплопотерь и срок службы

Ключевые критерии выбора:

• Температурно-давлен режим: для высоких значений — сталь или специальные многослойные изделия.
• Грунтовые и коррозионные условия: в агрессивных средах предпочтительны полимеры и заводская изоляция.
• Монтажная технология: для ГНБ и гибкой прокладки — PE/композиты; для сварных магистралей — сталь.
• Экономика жизненного цикла: сопоставляйте первоначальные затраты с эксплуатационными (теплопотери, ремонт, замена).
• Доступность материалов и квалификация монтажников на местном рынке.

Выбор конкретного варианта требует сличения рабочих параметров трассы, геологии участка и расчёта теплопотерь; при сомнении — подготовить технико-экономическое сравнение с учётом эксплуатации и стоимости восстановления поверхности после работ.

Стальные и чугунные трубы: эксплуатационные особенности

Стальные и чугунные трубы применяются в теплотрассах при высоких температурах, повышенных давлениях и там, где требуется высокая механическая прочность. Основные эксплуатационные параметры — диапазон рабочих температур, рабочее давление и устойчивость к коррозии. Для городских магистралей традиционно используются стальные трубы по ГОСТ с нарезкой или свариваемыми стыками; чугун применяют реже — для участков с низким давлением и там, где важна коррозионная стойкость в агрессивных грунтах.

• Коррозия: требуется защита — лако-эмалевые покрытия, полиуретановые покрытия, металлическая или полимерная обмазка, катодная защита на подземных участках.
• Соединения: сварные швы (электросварка, дуговая), фланцы и резьбовые соединения; контроль качества сварки не менее важен, чем подбор материала.
• Тепловое расширение: предусматриваются компенсаторы (змеевики, сильфонные или скользящие опоры) и контроль осадки опор при проектировании.
• Температурные режимы: сталь выдерживает высокие температуры (типично до 150—200 °C по материалу и конструкции), чугун — ниже; выбор зависит от схемы теплоснабжения.
• Обслуживание: регулярная инспекция покрытий, мониторинг коррозии, восстановление изоляции и замена повреждённых участков.

Параметр	Сталь	Чугун
Коррозионная стойкость	Низкая без защиты, возможна катодная защита	Выше в некоторых грунтах, но хрупкость выше
Температура эксплуатации	До 150—200 °C	Обычно ниже, зависит от сорта
Механическая прочность	Высокая	Высокая, но более хрупкая
Монтаж	Сварка, фланцы	Стыки, патрубки

Практическое замечание: при выборе стали указывайте конкретные требования к давлению и температуре, а также план обслуживания покрытий — это снижает риск внеплановых ремонтов.

Пластиковые и композитные трубы: полиэтилен, PEX, многослойные изделия

Пластиковые и композитные трубы востребованы в распределительных сетях с умеренными температурами и там, где важна гибкость и коррозионная устойчивость. Основные типы: полиэтиленовые (PE/PE100), сшитый полиэтилен (PEX), многослойные конструкции (алюминий-полиэтилен, PE-RT/AL/PE). Каждая группа имеет свои ограничения по температуре, давлению и монтажной технологии.

• Рабочие температуры: типичные пределы — PE до 60—80 °C (в зависимости от марки), PEX до 95 °C при давлении, многослойные — до 110 °C при корректной конструкции и допусках производителя.
• Соединения: электро- и стыковая сварка для PE; пресс-фитинги, пресс-кольца и расширительные фитинги для PEX; многослойные соединяют пресс- или резьбовыми фитингами с уплотнениями.
• Долговременная прочность: пластики подвержены ползучести при длительной температурной нагрузке — при подборе диаметра и толщины стенки учитывают сокращение несущей способности со временем.
• Теплопроводность и теплопотери: пластик имеет высшее сопротивление теплопередаче, но это компенсируется меньшей температурной стойкостью — часто требуется заводская изоляция или внешняя оболочка.

Материал	Темп. предел, °C	Преимущества	Ограничения
PE/PE100	60—80	Гибкость, устойчивость к коррозии, сварка	Ограничение по температуре и ползучесть
PEX	70—95	Хорошая термостойкость, гнётся, надежные фитинги	Требует защиту от УФ и определённых химикатов
Многослойные	до 110	Комбинация гибкости и жёсткости, меньшая деформация	Сложнее стыковка, чувствительны к качеству фитингов

Рекомендации по выбору: для уличных подводок и низкотемпературных магистралей — PE; при необходимости выдерживать повышенные температуры и компактные изгибы — PEX; при комбинации требований к температуре и механической устойчивости — многослойные. Контролируйте совместимость фитингов и требования по минимальному радиусу изгиба; при закладывании в траншею учитывайте температурный режим грунта и требования по защите от механических нагрузок.

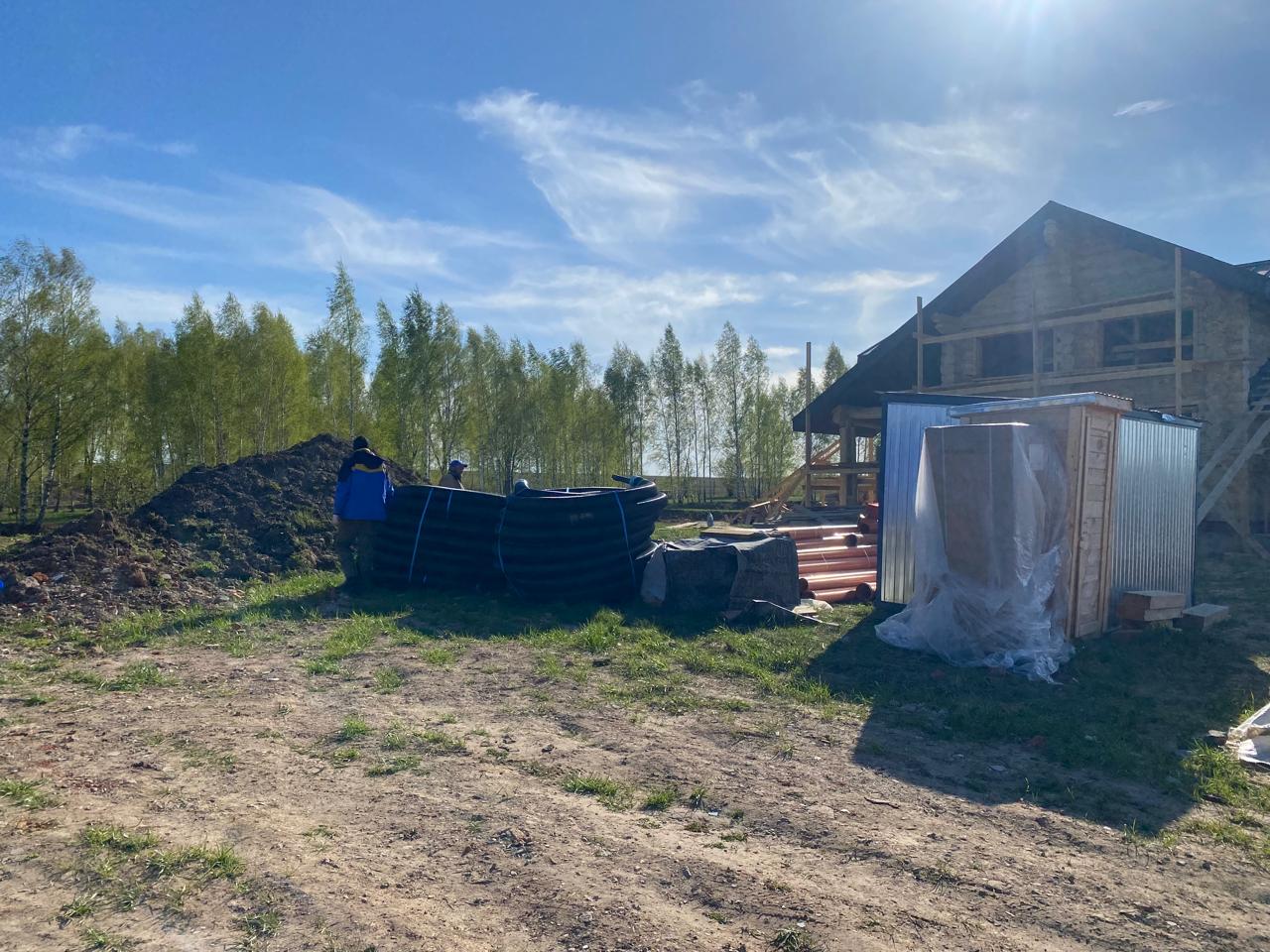

Теплоизолированные заводские трубы: Flexalen (Флексален) и альтернативы

Заводские теплоизолированные (предизолированные) трубы состоят из несущей внутренней трубы, теплоизоляции (чаще полиуретановая пена) и защитной оболочки (коричневый/чёрный полиэтилен, оцинкованная или нержавеющая сталь, алюминиевый лист). Системы типа Flexalen (Флексален) представляют собой гибкие предизолированные решения, где внутренняя труба — пластиковая (часто PEX или PE), а наружная — гофрированная или гладкая оболочка с наполнением из ППУ. Альтернативы включают жёсткие предизолированные стальные трубопроводы и модульные секции с металлической защитной обшивкой.

• Преимущества заводской изоляции: единообразие слоя изоляции, минимальный риск ошибок при прокладке изоляции на месте, более низкие теплопотери и сокращение времени монтажа.
• Монтаж: гибкие предизолированные трубы облегчают прокладку в траншеях и по фасадам; стыки выполняются с использованием заводских соединительных муфт, которые затем изолируют и герметизируют.
• Ограничения: материалы внутренней трубы и изоляции задают предельную рабочую температуру и давление; для очень высоких температур или агрессивных сред предпочтительна сталь с заводской изоляцией.

Критерий	Flexalen / Флексален	Заводская сталь
Гибкость и прокладка	Высокая, позволяет обходить препятствия	Низкая, требует прямых участков и соединений
Время монтажа	Ниже	Выше
Рабочая температура	Ограничена типом внутренней трубы (см. производителя)	Выше, подходит для высокотемпературных систем

Практический совет: при выборе предизолированной системы уточняйте у поставщика допустимую температуру и давление, метод стыковки и гарантийные условия на полимерную внутреннюю трубу и оболочку.

Выбор между Flexalen/аналогами и заводскими стальными предизолированными трубами определяют: требуемая температура и давление, механическая нагрузка на трассу, скорость монтажа и стоимость жизненного цикла. Для распределительных теплотрасс с умеренными температурными требованиями и сложной трассой гибкие предизолированные системы часто экономичнее; для магистралей с высокими температурами и агрессивной средой предпочтительнее стальные решения с заводской изоляцией.

Изоляция и конструкция теплоизоляционных оболочек

Теплоизоляционная оболочка на теплотрассе выполняет три практические функции: уменьшает теплопотери, защищает несущие трубы от влаги и механических повреждений, а также обеспечивает герметичность стыков и защиту от коррозии под изоляцией. Конструкция заводских (префабрикованных) теплоизоляционных труб обычно состоит из несущей трубы, связующей прослойки (при необходимости), слоя жесткой вспененной изоляции и наружной защитной оболочки.

При выборе конструкции учитывают следующие критерии:

• требуемые теплопотери на единицу длины (Вт/м) и целевой перепад температуры в сети;
• рабочая температура и давление в несущей трубе;
• условия прокладки (подземно, надземно, в траншее с грунтом, под транспортной нагрузкой);
• стойкость к влаге и необходимость защиты от коррозии под изоляцией (CUI);
• требования к механической прочности и ударостойкости наружной оболочки.

Практические элементы конструкции и их назначение:

• адгезионный слой между трубой и изоляцией — предотвращает образование пустот и тепловых мостов;
• жесткая изоляция (чаще всего полиуретан) — обеспечивает низкую теплопроводность и фиксирует защитную оболочку;
• наружная оболочка — полиэтиленовая (HDPE), металлическая или многослойная. Выбор зависит от нагрузки и ожидаемой агрессивности внешней среды;
• концевые заглушки, манжеты и теплосъёмные элементы — обеспечивают герметичность узлов и защиту стыков от проникновения влаги.

Теплопотери цилиндрической однослойной изоляции рассчитывают по формуле q’ = 2πλ (Tвнутр — Tнаруж) / ln(r2/r1), где λ — теплопроводность изоляции, r1 и r2 — радиусы трубы и наружной поверхности изоляции. Практическое следствие: при небольшом увеличении толщины изоляции теплопотери снижаются не пропорционально, поэтому оптимизация толщины должна опираться на экономику проекта и допустимую температуру поверхности оболочки.

Особенности узлов и стыков. На стыках повышен риск увлажнения и образования тепловых мостов. Заводская подготовка стыков включает торцевое закрытие пеной или мастикой, защитные термоусадочные манжеты и монтажные ленты. Для длинных участков в условиях подвижного грунта или температурных перепадов предусматривают компенсаторы, опоры и точки скольжения, чтобы избежать разрушения изоляции и оболочки в местах деформаций.

Правило: выбор оболочки и метода герметизации определяется не только теплотехническими параметрами, но и условиями прокладки — под дорожной нагрузкой предпочтительнее сталь или усиленный HDPE, в траншее с высоким уровнем грунтовых вод — повышенная герметичность стыков.

Полиуретановая (PUR) изоляция в заводских теплоизоляционных трубах

PUR (жёсткий полиуретан) — наиболее распространённый материал для заводской изоляции преимущественно из-за низкой теплопроводности и возможности формования плотного, сплошного слоя без швов. PUR заполняет пространство вокруг несущей трубы, обеспечивая плотную адгезию и минимальные тепловые мосты.

Ключевые технические характеристики (практические ориентиры):

Параметр	Типичный диапазон	Практический комментарий
Теплопроводность λ	0.020—0.028 Вт/(м·К)	Значение зависит от плотности и состава; указывать параметры производителя при расчёте
Плотность	35—60 кг/м³	Влияет на механическую прочность и влагопоглощение
Максимальная рабочая t	~100—110 °C	Для более высоких температур требуется проверка по паспорту изделия
Влагопоглощение	низкое (в закрытых ячейках)	Ключевой фактор долговечности: при проникновении воды теплоизоляция теряет эффективность

Преимущества PUR в фабричных трубах: сплошное заполнение, хорошая адгезия, низкие первоначальные теплопотери, относительная простота изготовления и возможности контроля качества на производстве. Ограничения и риски:

• чувствительность к проникновению влаги при нарушении целостности наружной оболочки — потеря изоляционных свойств и риск коррозии несущей трубы;
• термостойкость ограничена — для систем с постоянной температурой свыше 110 °C требуется проверка состава или альтернативные материалы;
• вновь отверждённая пена может содержать остаточные летучие вещества и требует контролируемой технологии нанесения.

При выборе PUR-изоляции обращайте внимание на сертификаты завода-изготовителя, процедуру тестирования на влагопроницаемость и адгезию, а также на описанные методы защиты стыков. В условиях с высоким уровнем грунтовых вод предпочтительны решённые системы с металлической защитной оболочкой и контролируемыми методами антикоррозионной защиты.

Расчёт теплопотерь и подбор диаметра трубопровода

Основная последовательность расчёта: определить тепловую нагрузку, преобразовать её в расход теплоносителя, выбрать допустимую скорость потока и по ней определить внутренний диаметр трубы. Привожу конкретные формулы, константы и практические рекомендации для типовых ситуаций.

Параметр	Обозначение / значение
Тепловая нагрузка	Q, кВт
Удельная теплоёмкость воды	c = 4,18 кДж/(кг·K)
Плотность воды (приближённо)	ρ = 1000 кг/м³

Шаги расчёта:

1. Определить тепловую нагрузку Q (кВт) по расчётам здания или участка сети.
2. Задать расчетную температурную разницу ΔT на трубопроводе (K). Для присоединений жилых зданий обычно 20—40 K, для магистралей — 30 K и более в зависимости от схемы сети.
3. Найти массовый расход теплоносителя (кг/с): ṁ = Q / (c · ΔT), где Q в кВт, c в кДж/(кг·K). Пример: Q = 500 кВт, ΔT = 30 K → ṁ ≈ 500 / (4,18·30) ≈ 3,99 кг/с.
4. Вычислить объёмный расход V̇ (м³/с): V̇ = ṁ / ρ. Для примера V̇ ≈ 0,00399 м³/с.
5. Выбрать рабочую скорость v (м/с) в зависимости от типа линии и критериев шумов/эрозии/падений давления. Рекомендации:
   • магистральные (транзитные) линии: 1,0—2,0 м/с;
   • распределительные ветки: 0,6—1,2 м/с;
   • стояки и внутренние разводки: 0,4—1,0 м/с.

   Выбор скорости — компромисс между уменьшением диаметра (при большей скорости) и ростом потерь давления, шума и гидроэрозии.

6. Определить внутренний диаметр D (м): D = sqrt(4·V̇ / (π·v)). Для примера при v = 1,2 м/с: D ≈ 0,065 м (≈ 65 мм).
7. Проверить потери напора на длине трассы: используйте уравнение Дарси—Вейсбаха Δp = λ·(L/D)·(ρ·v²/2). Коэффициент трения λ рассчитывают по уравнению Кольбрука или берут ориентировочно (для новых гладких ПЭ-труб λ ≈ 0,02—0,03; для стальных — 0,03—0,05 в зависимости от состояния поверхности и режима течения).

Перед окончательным выбором диаметра сверьте суммарные потери (трение + местные сопротивления) с наличием установленного или планируемого напора насосов; оставьте запас 10—20% на будущие изменения нагрузки.

Практические замечания и ограничения:

• При подборе диаметра учитывайте предельную температуру и давление для выбранного материала трубы; увеличение диаметра уменьшает скорость, но повышает капитальные затраты и теплопотери.
• Тепловые потери вдоль трассы зависят от изоляции и наружной оболочки; при длинных трассах может быть целесообразно увеличить диаметр и уменьшить скорость, чтобы сократить перекачку и потери на насосы.
• Для сетей с большим перепадом температур планируйте гидравлическое уравновешивание (задвижки, балансировочные вентили) и учитывайте температурную усадку/расширение трубопровода.
• Используйте программные гидравлические расчёты (много узловые модели) при сложных схемах: один диаметр, выбранный локально, может не быть оптимальным для системы в целом.

Соединения, фитинги и герметизация в теплотрассах

Тип соединения и способ герметизации зависят от материала трубы, проектного давления и температурного режима. Ниже перечислены распространённые варианты и практические требования к каждому.

Тип соединения	Материалы / применение	Плюсы / минусы
Сварные (ручная дуговая, автоматическая)	сталь, чугун (например, приварные фланцы)	высокая прочность и герметичность; требуется квалифицированная сварка и контроль (рентген/ультразвук)
Фланцевые	стальные ветки, места обслуживания, арматура	удобство обслуживания; риск протечек при неправильном подборе прокладки или затяжки
Стыковая (butt fusion, электросварка)	PE, PEX, многослойные композиты	плотные герметичные соединения для пластика; требует оборудования и квалификации
Механические муфты, пресс-фитинги	металл, пластик, сборные участки	быстрое монтажное решение; ограничение по температуре/давлению и долговечности при высоких нагрузках
Заводские теплоизолированные стыки (короб, муфта)	предизолированные трубы (включая Flexalen и аналоги)	минимизация тепловых мостов; требуется правильное уплотнение оболочки и контроль пены/изоляции

Требования к герметизации и контролю качества:

• Для сварных соединений обязательны визуальный контроль, контроль геометрии корня шва и неразрушающий контроль (УЗ или радиография) для ответственных участков.
• Для пластиковых соединений соблюдайте технологию сварки: чистка торцов, выдерживание времени нагрева и охлаждения, контроль температуры оборудования и подготовка поверхности. Не допускаются холодные или неполные спаи.
• Фланцы и болтовые соединения: выбирать прокладки по температуре и химической стойкости (EPDM, графит и др.), контролировать момент затяжки и повторную проверку после первой тепловой реализации сети.
• Для предизолированных труб обязательна герметизация оболочки на стыках: термоусадочные манжеты, полиэтиленовые/полипропиленовые муфты, или литые мастики. При применении заливного полиуретана контролировать отсутствие пустот и плотность заливки.
• Уплотнения и материалы герметиков должны иметь сертификаты на рабочие температуры и давления, применяемые в проекте.

Монтажные и эксплуатационные нюансы:

• Планируйте места для компенсаторов (напряжение и тепловые удлинения) и анкеров; в местах опор герметизация оболочки должна быть защищена от механических повреждений.
• При прокладке в траншеях ограждайте и фиксируйте стыки от осадков и грунтовых воздействий; после монтажа выполняйте гидравлические испытания (обычно 1,25—1,5 от рабочего давления) и проверку герметичности оболочки стыков.
• Включайте в паспорт объекта сведения о типах соединений, сериях фитингов и результатах контроля сварки/сварочных протоколов — это упростит обслуживание и поиск слабых мест.

Выбор метода соединения должен учитывать не только первоначальную стоимость монтажа, но и требования к доступности для ремонта, долговечности и влиянию на теплотехнические характеристики теплоизоляции в местах стыков.

Монтажные технологии и этапы строительства теплотрассы

Последовательность работ по строительству теплотрассы определяется проектом, но на практике включает одни и те же ключевые технологические этапы. Каждый этап требует контроля качества и документирования результатов.

• Подготовка и геодезическая привязка: проверка трассы, определение осей, точек пересечения с коммуникациями, обследование состава грунтов и возможных ограничений (колодцы, короба, дороги).
• Проходка траншей или подготовка опор: для подземной прокладки выполняют траншеи с указанными в проекте шириной и глубиной; для надземной — монтаж опор и консолей. В проектах указывают минимальные уклоны, глубины заложения и защитные прослойки.
• Подготовка основания и подсыпка: устройство песчаной подушки, выравнивание, утрамбовка. Качество основания влияет на деформации и безопасность опирания труб.
• Укладка труб и сборка узлов: укладка по уклону, соблюдение радиусов изгиба, установка смещений, монтаж компенсаторов, опор и креплений. Для стыков применяют сварку, фланцевые соединения или заводские муфты в зависимости от материала труб.
• Герметизация и защита: установка манжет, герметизация вводов в колодцы, установка антикоррозионных покрытий и электроконтактной защиты при необходимости.
• Гидравлические испытания: проведение гидростатических и при необходимости вакуум-тестов согласно проектным и нормативным требованиям; фиксация показаний и актирование.
• Обратная засыпка и восстановление покрытия: послойная засыпка с утрамбовкой, контроль уплотнения, восстановление покрытия (асфальт, тротуар, газон).
• Пусконаладочные работы и сдача в эксплуатацию: проверка запорно-регулирующей арматуры, балансировка системы, оформление исполнительной документации и паспортизация участков.

Этап	Контрольные параметры	Типичное требование
Траншея	Глубина, ширина, уклон	Соответствие проекту, защита от обрушения
Основание	Плотность, ровность	Песчаная подушка, утрамбовка по проекту
Соединения	Герметичность, прочность	Гидротест до и после засыпки
Обратная засыпка	Слои, уплотнение	Послойная засыпка и контроль плотности

Ключевое требование при монтаже — обеспечить доступность для испытаний и контроля до выполнения окончательной обратной засыпки.

Специфика монтажа теплотрассы с применением Flexalen / Флексален

Системы Flexalen (Флексален) — заводские теплоизолированные трассы, состоящие из несущей трубопровoдной линии, теплоизоляции и защитной оболочки. При их применении меняются подходы к подготовке стыков, гидроизоляции и механической защите. Ниже приведены практические рекомендации, которые сокращают ошибки при монтаже.

• Приемка и хранение: проверяйте маркировку, целостность внешней оболочки и отсутствие деформаций. Хранить на ровной площадке, подложив доски. Избегать длительного воздействия прямого солнца и острых предметов.
• Минимальный радиус изгиба: соблюдать радиус, указанный производителем. Для PE-оболочек типичный предел — 8—12 наружных диаметров; превышение приводит к повреждению изоляции и снижению долговечности.
• Стыковка несущих труб: раскрытие оболочки выполняют в подготовленных местах; соединение несущей трубы — сварка или фитинговое соединение в соответствии с материалом несущей трубы. После сборки в стыке восстанавливают непрерывность теплоизоляции.
• Восстановление теплоизоляции и оболочки: используют заводские муфты или монтажные наборы с запениванием полости полиуретаном и последующей герметизацией внешней оболочки термоусадочной трубкой или экструдированной манжетой. Важно обеспечить плотное заполнение порожней камеры между несущей трубой и оболочкой.
• Гидравлические испытания: проводить до восстановления внешней облицовки стыков или с применением временных заглушек и устройств контроля. Определять испытательное давление согласно проекту (обычно 1,5—2,0 рабочего давления, в соответствии с нормативами).
• Антикоррозионная защита: при наличии стальной несущей трубы дополнительно обеспечивают защиту соединений и применяют электрохимическую защиту по проекту.
• Отдельные монтажные узлы: распределительные колодцы и монтажные камеры должны предусматривать герметичность вводов из сваренных и герметизированных муфт оболочки. Проводить испытания на герметичность камер.

Контрольные точки при монтаже Flexalen / Флексален:

• визуальная приемка целостности оболочки перед укладкой;
• проверка радиусов изгиба и отсутствие мест повышенного напряжения оболочки;
• документирование сварных соединений несущих труб и актов гидравлического теста;
• проверка качества заполнения полиуретаном стыка и герметичности восстановленной оболочки.

Соблюдение технологий заводской изоляции и правильная организация работ на стыках уменьшают полевые операции и риск брака. Проект должен включать последовательность работ по раскрытию и закрытию оболочек, перечень монтажных материалов и требования к квалификации сварщиков/монтажников.

Эксплуатация, инспекция и ремонт теплотрассы

Эксплуатация теплотрассы должна быть ориентирована на поддержание рабочего режима, раннее выявление дефектов и минимизацию простоев. В практической последовательности это: постоянный мониторинг параметров (температура, давление, расход), регламентные визуальные осмотры, инструментальная диагностика и плановые ремонтные вмешательства по результатам проверок.

Задача	Частота	Комментарий
Мониторинг телеметрии (давление, температура, расход)	Непрерывно	Автоматические сигналы аварий и трендовая аналитика
Визуальный осмотр трассы, опор, тепловой изоляции	Еженедельно/после гроз и сильных осадков	Проверять коррозию, повреждение оболочки, подтопления
Инструкционная диагностика (термография, акустика, УЗИ)	1 раз в год или по плану рисков	Таргетированная проверка проблемных участков
Гидравлические испытания и промывка	При вводе в эксплуатацию и при капитальном ремонте	Контроль герметичности и наличия сужений

Диагностические методы: тепловизионная съёмка для поиска утечек тепла и подтоплений; акустическая или ультразвуковая локализация течей; измерение толщины стенки у металла УЗИ; анализ давления и компенсационных затрат на обслуживание. Для подземных и бесканальных трасс полезны системы мониторинга уровня грунтовых вод и кабельные трассы для сигнализации протечек.

Типовая последовательность ремонта течи или дефекта: локализация — отключение и понижение давления в изолированном участке — сушка/осушение при необходимости — вырезка дефектной секции и замена материалом, соответствующим проекту — восстановление термоизоляции и защитной оболочки с контролем толщины и герметичности — документирование работ и проведение испытаний под давлением перед вводом в эксплуатацию.

При ремонте заводских теплоизолированных трубасекций важно восстановить не только трубопровод, но и тепловую защиту (изоляцию и внешний кожух) с прежними теплотехническими параметрами.

Для управления запасными частями и ремонта завести критический перечень (фитинги, переходы, запорная арматура, отрезные секции заводской изоляции), протоколы испытаний и шаблоны нарядов-допусков. Ведение цифрового реестра дефектов и ремонтов ускоряет принятие решений и планирование капитальных работ.

Нормативы, стандарты и требования безопасности

Работа с теплотрассой подчиняется комплексу норм: строительным и эксплуатационным нормам, стандартам качества материалов и требованиям охраны труда и пожарной безопасности. В проектной и эксплуатационной документации должны быть ссылки на применимые СНиП/СП/ГОСТ и на локальные правила организации теплоснабжения, а также на инструкции производителя используемых систем и материалов.

• Документация и допуски: наличие проектной документации, актов ввода в эксплуатацию, протоколов гидравлических испытаний и паспорта оборудования.
• Квалификация персонала: выполнение монтажных и сварочных работ только сертифицированными бригадами; наличие нарядов-допусков на работы под давлением и на горячие работы.
• Охрана труда: меры по предотвращению поражения током, термических ожогов, обеспечение СИЗ (перчатки, очки, защитные костюмы), контроль газоопасности в смотровых колодцах и котлованах.
• Эксплуатационная безопасность: обязательные процедуры блокировки и маркировки при ремонте, проверка запорной арматуры перед выводом участков под ремонт, планирование объездов и оповещение потребителей при отключениях.
• Окружающая среда: требования к утилизации теплоносителя и промывочных вод, предотвращение подтоплений и загрязнений грунта.

При реализации работ соблюдение нормативов проверяется инспекциями и актами испытаний; эксплуатационная служба должна поддерживать актуальность регламентов и оперативных инструкций. Конкретные ссылки на номера нормативных документов и сроки проверок устанавливаются в тех. задании и эксплуатационной документации для конкретного проекта.

Экономика проекта: стоимость, окупаемость и жизненный цикл

Экономика теплотрассы рассчитывается на основе капитальных затрат (CAPEX), операционных расходов (OPEX) и срока службы системы. Для принятия решений нужны прозрачные расчёты: состав затрат, прогноз энергопотребления и сценарии изменения тарифов. Основные шаги оценки:

• Составление сметы: оценить стоимость труб и теплоизоляции, земляных работ, монтажных работ, фитингов и арматуры, проектирования и пусконаладки.
• Расчёт эксплуатационных расходов: сумма затрат на энергию, потери в сети, работу насосов, регулярное техническое обслуживание и ремонты.
• Определение сроков службы компонентов и графика их замены: трубы, оболочки, насосное оборудование и арматура.
• Моделирование жизненного цикла (LCC): учесть дисконтирование денежных потоков, остаточную стоимость и непредвиденные расходы.

Типичная структура расходов (ориентировочно):

Статья	Доля в CAPEX / LCC, % (пример)
Материалы (трубы, изоляция)	30—45
Земляные и монтажные работы	25—40
Соединения, арматура, проектные работы	10—20
Пусконаладка, испытания	3—7
Непредвиденные и гарантийные резервы	5—10

Простой пример оценки экономии при использовании заводской теплоизоляции (иллюстрация метода):

• Допустим, замена не изолированного участка приводит к сокращению теплопотерь с 100 Вт/м до 10 Вт/м (экономия 90 Вт/м = 0,09 кВт/м).
• Для участка 1 000 м экономия мощности — 90 кВт. При 2 000 часов работы в год это 180 000 кВт·ч/год.
• При цене энергии 4,5 руб./кВт·ч экономия ≈ 810 000 руб./год. Дополнительные вложения в изолированные трубы — условно 2 000 000 руб.; простая окупаемость ≈ 2,5 года.

Важно: приведённые числа — пример. Реальные расчёты зависят от температуры носителя, диаметров, времени эксплуатации, климатических условий и тарифов. При оценке используйте чувствительный анализ по трём ключевым параметрам: цена энергии, часы работы и эффект изоляции.

Рекомендации по финансовому планированию:

• Планируйте LCC на период 20—30 лет; учитывайте замену утепления и фитингов в середине срока.
• Включайте в смету риск-резерв 5—10% CAPEX для непредвиденных работ и дополнительных согласований.
• Используйте NPV/IRR для оценки альтернативных решений (например, обычные трубы + локальная изоляция vs заводские теплоизолированные трубы).
• Оценивайте не только экономию топлива, но и экономию на ремонтах, уменьшение аварийности и снижение затрат на эксплуатацию (меньше адсорбции влаги, коррозии и т. п.).

При принятии решения сравнивайте полную стоимость владения (LCC), а не только первоначальные вложения — экономия на теплопотерях и снижении затрат на ремонты часто перевешивает более низкий CAPEX.

Экологические и энергоэффективные аспекты

Экологическая оценка теплотрассы должна учитывать операционные теплопотери, связанные выбросы парниковых газов, а также «встраиваемый» (embodied) углерод материалов и утилизацию компонентов в конце срока службы.

• Сокращение теплопотерь. Применение заводской теплоизоляции и увеличенная толщина изоляции могут уменьшить теплопотери на 70—90% по сравнению с не изолированными трубами. Снижение потерь напрямую уменьшает потребность в топливе и выбросы CO2.
• Пересчёт в эмиссии: экономия энергии (кВт·ч) умножается на фактор выбросов сети или топливного ресурса. В зависимости от энергобаланса региона фактор CO2 может составлять примерно 0,4—0,8 кг CO2/кВт·ч — используйте локальные данные для точности.
• Встраиваемый углерод материалов: сталь и чугун имеют более высокий «встроенный» углерод по сравнению с полиэтиленом; однако сталь легко подлежит переработке. PUR-изоляция обеспечивает высокую энергоэффективность в эксплуатации, но её утилизация требует учёта.

Краткая сравнительная таблица экологических характеристик материалов:

Материал	Плюсы	Минусы
Сталь	Долговечность, высокая переработка	Высокий embodied CO2, коррозия без защиты
Полиэтилен/PE	Низкая теплопроводность, коррозионная устойчивость	Ограниченная переработка в некоторых регионах, чувствительность к температурам
Заводская PUR-изоляция	Минимальные эксплуатационные потери	Утилизация и пожарные требования, нужно контролировать паропроницаемость

Практические меры повышения энергоэффективности и снижения экологического следа:

• Использовать заводские теплоизолированные трубы для магистралей и участков с высокой тепловой нагрузкой.
• Оптимизировать температуру теплоносителя и гидравлику сети — снижение температуры подачи снижает теплопотери квадратично/линейно в зависимости от режима.
• Применять бесканальную прокладку при необходимости сохранить ландшафт и снизить объём земляных работ — уменьшает прямые экологические воздействия и сроки восстановления территории.
• Включать оценку LCA в тендерную документацию: сравнивать не только CAPEX, но и суммарные выбросы за жизненный цикл.

В экологическом расчёте приоритет отдавайте снижению эксплуатационных теплопотерь: сокращение потребления топлива обычно даёт более быстрый и крупный эффект, чем попытки минимизировать CAPEX за счёт более слабой изоляции.

Выбор подрядчика и критерии оценки поставщиков труб и систем

Ключевые критерии при выборе подрядчика и поставщика трубопроводных систем — техническая компетенция, подтверждённый опыт в аналогичных проектах и наличие документированного контроля качества. Для систем с заводской изоляцией (включая Flexalen) обратите внимание на следующие пункты:

• Наличие сертификатов и соответствие стандартам: документы на трубы и изоляцию (EN‑253/EN‑448 или национальные аналоги), декларации соответствия, протоколы испытаний на заводе.
• Опыт реализации объектов той же сложности и масштаба, рекомендации заказчиков, фото/видео отчёты с реализованных участков.
• Производственные мощности: собственное производство заводских теплотрасс, возможность поставки готовых секций, система прослеживаемости материалов и партии.
• Техническая поддержка: предоставление теплотехнических расчётов, подбор диаметра, выбор изоляции, расчёт компенсационных устройств и гидравлики.
• Качество монтажных работ: квалификация монтажных бригад, наличие опыта монтажа бесканальных переходов и работы с заводской изоляцией (особенно для Flexalen), инструкции по сварке/стыковке и герметизации.
• Гарантийные обязательства и сервис: сроки гарантии на материалы и работы, условия обслуживания, наличие запасных частей и реакция на аварии.
• Логистика и сроки: способность обеспечить поставку секций в сроки, организация складирования и доставки на объект без повреждений изоляционного слоя.
• Договорные условия: положение о приёмочных испытаниях (гидростатический тест, учёт теплопотерь), штрафы за срыв сроков, акты выполненных работ, порядок оплаты и обеспечения качества (банковская гарантия, страхование ответственности).

Критерий	Что оценивать
Техническая документация	Полные спецификации, паспорта изделий, протоколы заводских испытаний
Опыт и репутация	Реализованные проекты, отзывы, гарантийная практика
Качество монтажа	Сертификация бригад, методики стыковки, контроль качества на объекте
Сервис и гарантия	Сроки гарантии, условия устранения дефектов, сервисный график
Коммерческие условия	Условия оплаты, страхование, ответственность за дефекты

Запросите у поставщика типовой пакет документации: спецификация, протоколы испытаний, монтажные инструкции и гарантийный документ; отсутствие хотя бы одной позиции — повод уточнить или рассмотреть альтернативу.

Практический алгоритм выбора: запрос коммерческих предложений от минимум трёх поставщиков; сравнение не только по цене, но и по срокам поставки, условиям гарантии и перечню приёмочных испытаний; проверка референсов и посещение демонстрационных участков или производства. Для проектов с заводской изоляцией дополнительно проверяйте опыт работы именно с системой Flexalen и умение подрядчика корректно выполнять термоусадочные и герметизирующие операции.

Практические рекомендации для владельцев частных домов и застройщиков

Для частных домов и небольших застроек при планировании теплотрассы важно сфокусироваться на минимизации теплопотерь, упрощении обслуживания и снижении риска аварий. Рекомендуемые практические шаги и решения:Определите оптимальную схему подключения: централизованная сеть, групповая разводка или индивидуальные тепловые пункты. Для коротких расстояний и небольших навесных нагрузок простая однотрубная или двухтрубная разводка часто экономичнее.

• Рассмотрите заводские теплоизолированные трубы (включая Flexalen) для участков с открытой прокладкой или где важна скорость монтажа — они сокращают трудозатраты на месте и уменьшают риск ошибок при изоляции.
• Учитывайте глубину промерзания и требования к защитному слою при выборе глубины траншеи; при ограниченной глубине используйте более толстую изоляцию или бесканальные методы с защитными оболочками.
• Планируйте точки доступа для обслуживания: распределительные шкафы, запорная арматура, расширительные узлы и отводы для промывки. Расположение должно обеспечивать доступ без раскопок по всему периметру.
• Сделайте простой теплотехнический расчёт: требуемая тепловая нагрузка здания, допустимая температура подачи/обратки, потеря давления и рекомендованный диаметр. Даже ориентировочный расчёт уменьшит риск переплат за избыточную трубу.
• Соберите минимум три коммерческих предложения и требуйте в них: полную спецификацию оборудования, сроки поставки и монтажа, схему гарантийного обслуживания и перечень приёмочных испытаний.

Контрольные пункты на этапе реализации:

1. Проверьте целостность заводской изоляции при доставке и до установки.
2. Требуйте гидростатическое испытание после укладки и до засыпки траншеи.
3. Контролируйте качество обратной засыпки: отсутствие крупных камней, уплотнение в слоях, использование фильтрующего слоя при высоком грунтовом уровне.
4. Оформите акт приёма с указанием гарантийных обязательств и перечнем выполненных тестов.

Для застройщиков с несколькими домами выгодно стандартизировать тип труб и модульные тепловые пункты, чтобы снизить складские запасы и упростить сервис. Для частных домов — ориентироваться на простые, проверенные решения и обратить внимание на гарантию и доступность сервисных услуг.

Кейсы и примеры успешных проектов

Ниже приведены три кратких примера реальных сценариев внедрения теплотрасс с акцентом на применённые решения и практические выводы. Названия организаций и точные финансовые данные опущены для обобщённого представления.

Кейс 1: Реконструкция квартальной теплотрассы с заводской изоляцией

• Задача: заменить аварийный участок длиной около 1,2 км, снизить частоту утечек и упростить обслуживание.
• Решение: применение заводских теплоизолированных труб с заводским контролем качества, секционная поставка для последовательной замены.
• Результат: сроки монтажа сократились за счёт готовых секций; после реконструкции количество аварийных вскрытий уменьшилось, а обслуживание — стандартизировано. Основной урок: заранее согласовать места соединений и обеспечить наличие подготовленных манометров/термометров для входного контроля.

Кейс 2: Прокладка межквартального перехода методом ГНБ

• Задача: перейти через транспортную магистраль без вскрытия проезжей части.
• Решение: бесканальная прокладка ГНБ и применение гибкой заводской трубы там, где допустима изгибаемость. Входы и выхода защищены уплотнительными колодцами.
• Результат: минимальное нарушение движения, сокращение времени согласований с городскими службами. Вывод: для подобных работ критична координация с подрядчиком по ГНБ и проектирование компенсации температурных удлинений на входных узлах.

Кейс 3: Модульная разводка с использованием Flexalen для новой застройки

• Задача: обеспечить быстрое подключение ряда малоэтажных домов на участке с ограниченным доступом.
• Решение: применение системы Flexalen для изготовления модульных участков, предварительная сборка на месте и использование заводских фитингов для ускорения монтажа.
• Результат: сокращение монтажных работ на объекте, снижение количества сварочных и монтажных дефектов, упрощение последующего сервисного обслуживания за счёт унификации узлов. Практический вывод: при использовании систем типа Flexalen важно проверить у поставщика методику стыковки и наличие обученного монтажного персонала.

Обобщающий вывод из кейсов: успех проекта зависит не только от выбранной технологии (например, Flexalen или другие заводские решения), но и от качества проектирования узлов, согласования логистики и наличия отработанных процедур приёмки. Инвестиции в подробную проектную документацию и верификацию подрядчика окупаются снижением риска и эксплуатационных затрат в дальнейшем.

Заключение: как выбрать оптимальную теплотрассу

Выбор теплотрассы определяется набором практических параметров: тепловая нагрузка и профиль потребления, длина трассы и схема прокладки, рабочие температура и давление, грунтовые и климатические условия, требования к надёжности и сроку службы, доступный бюджет на монтаж и эксплуатацию. Решение должно базироваться на технико-экономическом расчёте, подтверждённом геотехническими данными и оценкой рисков.

• Сделать теплотехнический расчёт теплопотерь и подбор внутреннего диаметра по допустимой скорости и потерям давления.
• Выбрать материал трубы по рабочим параметрам (сталь/пластик/композит) и по стойкости к агрессивной среде.
• Определить тип изоляции и оболочки (заводская полиуретановая или местная), исходя из требуемых теплопотерь и протяжённости трассы.
• Выбрать способ прокладки с учётом пересечений, плотности застройки и стоимости (траншея, бесканальный метод, надземная конструкция).
• Проверить сертификацию, гарантийные обязательства поставщика и наличие сервисной сети для ремонта и инспекции.

Короткий план действий:

1) собрать исходные данные и геологию;

2) выполнить расчёт и сопоставить варианты материалов и изоляции по стоимости жизненного цикла;

3) выбрать исполнителя с опытом аналогичных объектов и выполнить пилотный участок перед масштабным монтажом.
