Теплотрасса многотрубная Флексален-1000+ SNX применяется там, где в одной трассе требуется передать сразу несколько потоков теплоносителя или совместить отопление, горячее водоснабжение и вспомогательные линии без устройства нескольких отдельных ниток. Основное различие между трёх-, четырёх- и пятитрубными вариантами заключается не только в количестве рабочих каналов, но и в логике схемы: сколько контуров нужно вести параллельно, как разделяются подачи и обратки, какой резерв по подключению закладывается в проект и насколько важно сократить ширину траншеи.

Теплотрасса многотрубная Флексален-1000+ SNX: чем отличаются трёх-, четырёх- и пятитрубные системы

Трёхтрубное исполнение обычно выбирают для сравнительно простой схемы, где к основному отопительному контуру добавляется отдельная линия, например для ГВС или рециркуляции. Такой вариант позволяет уменьшить число раздельно прокладываемых трубопроводов и сохранить компактность трассы на небольших и средних объектах.

Четырёхтрубная система подходит для устойчивой параллельной работы двух полноценных контуров. На практике это востребовано, когда нужно одновременно вести отопление и горячее водоснабжение с отдельными подающими и обратными линиями. По сравнению с трёхтрубным решением здесь выше функциональная гибкость, проще балансировать нагрузки и точнее разделять режимы эксплуатации.

Пятитрубное исполнение применяют на более сложных объектах, где кроме основных контуров требуется дополнительная линия под рециркуляцию, резерв, технологический поток или отдельную ветку для зоны с иным режимом потребления. Рост числа труб увеличивает возможности системы, но одновременно повышает требования к проектированию узлов, радиусам изгиба, проходам через конструкции и подбору арматуры.

Чем больше труб объединено в одной оболочке, тем выше плотность инженерных функций на погонный метр трассы, но тем важнее заранее проверить гидравлическую схему, тепловые потери, габариты монтажа и доступность соединительных узлов.

С практической точки зрения выбор между тремя, четырьмя и пятью трубами определяется не формальным запасом, а составом контуров, режимом работы объекта и экономикой прокладки. Если дополнительных линий в проекте нет, избыточная конфигурация лишь усложняет монтаж и увеличивает стоимость без полезного эффекта.

Конструкция и состав системы Флексален-1000+ SNX

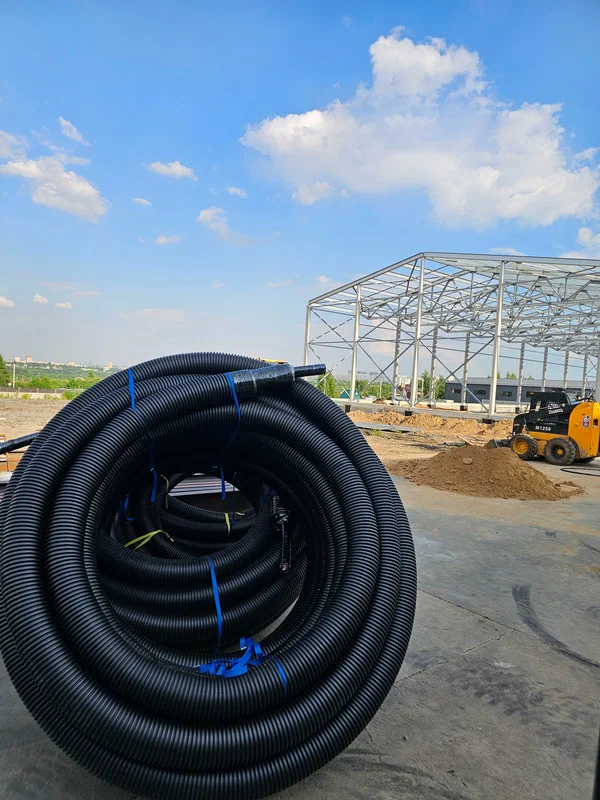

Флексален-1000+ SNX представляет собой предизолированную многотрубную систему, в которой несколько напорных труб размещаются внутри общей теплоизоляционной оболочки. Такая компоновка позволяет сократить число отдельных трасс, уменьшить объём земляных работ и упростить прохождение участков с ограниченным пространством. Для проектировщика это означает, что несколько функциональных линий можно свести в один конструктивный элемент с предсказуемыми монтажными параметрами.

Внутренние рабочие трубы выполняют задачу транспортировки теплоносителя и подбираются по диаметру под расчётный расход, давление и температурный режим. Между рабочими трубами и наружной оболочкой располагается слой теплоизоляции, который снижает теплопотери и одновременно защищает систему от воздействия внешней среды. Наружная гофрированная оболочка воспринимает механические нагрузки при прокладке, помогает сохранять гибкость трассы и защищает изоляционный массив от влаги и повреждений.

Для многотрубного исполнения важна не только прочность отдельных элементов, но и их совместная работа. В одной оболочке трубы должны сохранять заданное взаимное расположение, не создавать избыточных напряжений при изгибе и обеспечивать стабильный теплотехнический результат по всей длине линии. Поэтому при выборе конфигурации учитывают не только диаметр каждой трубы, но и суммарный внешний размер системы, допустимую длину бухт, условия хранения и способ укладки на объекте.

Материалы и роль каждого слоя

Конструкция системы строится по многослойному принципу: внутренний напорный канал отвечает за транспортировку среды, изоляция ограничивает потери тепла, внешняя оболочка защищает изделие при монтаже и эксплуатации. Для оценки пригодности системы недостаточно смотреть только на диаметр труб. На практике важны стойкость материалов к рабочей температуре, поведение при сезонных деформациях, устойчивость к влаге и механическим нагрузкам грунта.

Слой	Материал	Функция	Практическое значение
Рабочие трубы	Полимерные напорные трубы	Транспортировка теплоносителя или воды	Обеспечивают коррозионную стойкость, гибкость и снижение количества стыков
Теплоизоляция	Вспененный полимерный изоляционный слой	Снижение теплопотерь между рабочими трубами и внешней средой	Помогает сохранять температуру среды и уменьшать эксплуатационные потери на длинных участках
Наружная оболочка	Гибкая гофрированная защитная труба	Защита от влаги, истирания и внешних воздействий	Упрощает бесканальную прокладку и повышает стойкость системы при подвижках грунта

Именно сочетание гибких рабочих труб, сплошной теплоизоляции и прочной наружной оболочки делает Флексален-1000+ SNX удобным решением для трасс со сложной геометрией, поворотами и ограничениями по ширине коридора прокладки.

Особенности многотрубного исполнения

Многотрубное исполнение объединяет несколько рабочих труб в общей наружной оболочке с единым теплоизоляционным слоем. Для практики это означает не просто уменьшение числа отдельных трасс, а изменение всей схемы прокладки: сокращается ширина траншеи, уменьшается количество пересечений, упрощается прохождение стеснённых участков и снижается объём земляных работ. Теплотрасса многотрубная особенно удобна там, где требуется одновременно передавать отопление, горячее водоснабжение и дополнительные контуры к одному или нескольким зданиям.

При выборе такой конфигурации важно учитывать не только число труб, но и их назначение, диаметры, взаимное расположение в сечении, допустимые теплопотери и радиус изгиба на трассе. Чем больше внутренних труб, тем выше требования к проектированию узлов ввода, компенсации температурных удлинений и развязке по гидравлическим режимам.

• несколько контуров прокладываются в одном конструктиве, а не отдельными нитками;
• снижается общий строительный объём по сравнению с раздельной прокладкой;
• упрощается организация вводов в здания и подключение компактных объектов;
• возрастает плотность размещения коммуникаций на ограниченной полосе отвода;
• повышается значимость точного расчёта диаметров и функций каждой трубы ещё на стадии проекта.

Теплотрасса многотрубная Флексален-1000+ SNX: где уместны три, четыре и пять труб

Флексален-1000+ SNX применяют в тех случаях, когда от одной трассы требуется передать сразу несколько потоков теплоносителя или воды без устройства набора отдельных изолированных линий. Конфигурация по числу труб подбирается не по принципу запаса, а по составу инженерных задач на объекте. Ошибка на этом этапе приводит либо к избыточной стоимости, либо к нехватке функциональности уже после ввода сети.

Трёхтрубные решения обычно используют для компактных схем, где необходимо совместить подачу и обратку отопления с дополнительной линией, чаще всего горячего водоснабжения или циркуляции. Четырёхтрубная компоновка подходит для объектов, где нужно разделить контуры более строго: например, отопление и ГВС с отдельными подающими и обратными линиями. Пятитрубное исполнение выбирают там, где к базовым функциям добавляются резервный, технологический или специальный контур, а также при подключении более сложных групп потребителей.

На практике область применения определяется тремя факторами: составом нагрузок, схемой распределения внутри здания и условиями трассировки. Если объект небольшой, а система инженерии простая, увеличение числа труб не всегда оправдано. Если же требуется развести разные режимы работы, обеспечить циркуляцию ГВС, подключить несколько зон или предусмотреть последующее развитие сети, более сложная конфигурация оказывается технически разумнее. Теплотрасса многотрубная Флексален-1000+ SNX наиболее эффективна там, где важно совместить компактность прокладки с несколькими независимыми функциями в одной линии.

Трёхтрубная система: базовые сценарии применения

Трёхтрубная схема относится к наиболее практичным вариантам для небольших и средних объектов, где набор задач ограничен, но одной двухтрубной линии уже недостаточно. Чаще всего две трубы работают на отопление, а третья используется под контур горячего водоснабжения или циркуляционную линию в зависимости от принятой схемы.

Такой вариант уместен при подключении отдельных зданий с умеренной тепловой нагрузкой, где важно сократить строительный объём и не усложнять сеть лишними контурами. Он также подходит для объектов с короткими или средними плечами трассы, когда требуется сохранить компактность ввода и избежать прокладки нескольких параллельных линий.

• индивидуальные жилые дома и коттеджные группы;
• небольшие административные и коммерческие здания;
• пристройки, отдельные корпуса, модульные здания;
• объекты, где отопление совмещается с одним дополнительным водяным контуром;
• участки реконструкции, где место под новую трассу ограничено.

Ограничение трёхтрубной системы связано с меньшей гибкостью по сравнению с четырёх- и пятитрубными решениями. Если на объекте нужно полноценно разделить отопление и ГВС по подаче и обратке, трёх труб уже недостаточно, и проект переходит в следующий класс по конфигурации.

Четырёхтрубная система: когда нужна повышенная функциональность

Четырёхтрубная конфигурация применяется там, где в одной трассе требуется передавать два независимых контура. На практике это чаще всего сочетание отопления и горячего водоснабжения, где одна пара труб работает на подачу и обратку отопления, а вторая — на циркуляцию ГВС. Такое решение сокращает количество отдельных линий, упрощает трассировку по стеснённой территории и уменьшает объём земляных работ по сравнению с параллельной укладкой нескольких раздельных трубопроводов.

Повышенная функциональность оправдана на объектах с круглогодичной нагрузкой по ГВС и сезонной нагрузкой по отоплению: жилые комплексы, школы, детские сады, небольшие производственные и административные здания. Четырёхтрубная система удобна и в случаях, когда необходимо развести тепло на два назначения с разными режимами эксплуатации и графиком работы. При этом проект требует более точного расчёта теплопотерь, гидравлики и взаимного расположения труб в общей оболочке, поскольку ошибки в подборе диаметров могут привести к разбалансировке контуров и неоправданному удорожанию.

Если сравнивать с трёхтрубным вариантом, четырёхтрубная схема обычно выбирается не ради запаса, а ради реального разделения функций. Она целесообразна, когда раздельная работа контуров нужна постоянно, а не как редкое исключение.

Пятитрубная система: решения для сложных объектов

Пятитрубное исполнение применяют на объектах, где одной или двух стандартных функций уже недостаточно. Такая схема позволяет в одном теплоизолированном модуле объединить несколько независимых потоков: например, отопление, горячее водоснабжение с циркуляцией и дополнительный контур для вентиляции, технологических нужд или подключения отдельной зоны здания. Это уменьшает число параллельных трасс и помогает собрать сложную инженерную схему в одном коридоре прокладки.

Наиболее оправдано такое решение для крупных или функционально неоднородных объектов: гостиниц, медицинских учреждений, производственных комплексов, многофункциональных зданий, квартальной застройки с несколькими потребителями. Пятитрубная система удобна, когда разные группы потребителей имеют собственные режимы, приоритеты и требования к резервированию. В таких условиях раздельные линии в общей оболочке упрощают организацию узлов подключения и позволяют точнее распределять нагрузки.

Ограничение у пятитрубной схемы одно: она требует особенно аккуратного проектирования. Возрастает наружный диаметр изделия, усложняется монтаж узлов, повышаются требования к радиусам изгиба, компенсирующим участкам и месту в траншее. Поэтому пятитрубное решение выбирают только тогда, когда функциональная выгода перекрывает более высокую стоимость материала и монтажных работ.

Сравнение трёх-, четырёх- и пятитрубных систем по ключевым параметрам

При выборе конфигурации Флексален-1000+ SNX имеет смысл сравнивать не только число труб, но и полезную нагрузку, сложность проекта и эксплуатационный результат. Увеличение количества труб в одном модуле не всегда означает более выгодное решение: для простого объекта избыточная конфигурация повышает бюджет без заметной пользы, а для сложного — наоборот снижает количество отдельных трасс, пересечений и монтажных узлов.

Трёхтрубная схема обычно закрывает базовые задачи на компактных объектах. Четырёхтрубная подходит для стабильной работы двух независимых контуров, чаще всего отопления и ГВС. Пятитрубная ориентирована на сложные сети с несколькими потребителями или дополнительной инженерной нагрузкой. Разница между ними проявляется не только в функциональности, но и в требованиях к проектированию, месту прокладки и стоимости ошибок.

Параметр	Трёхтрубная	Четырёхтрубная	Пятитрубная
Типовая задача	Базовое теплоснабжение и сопутствующий контур	Отопление и ГВС в одной трассе	Несколько независимых контуров на сложном объекте
Функциональная гибкость	Умеренная	Повышенная	Максимальная в рамках компактной трассы
Требования к проекту	Стандартные	Выше среднего	Высокие
Сложность монтажа	Ниже	Средняя	Повышенная
Требования к месту прокладки	Минимальные	Умеренные	Наиболее жёсткие
Капитальные затраты	Наименьшие	Средние	Наиболее высокие
Целесообразность для простых объектов	Высокая	Зависит от нагрузки ГВС	Обычно избыточна

Практический вывод такой: чем больше в объекте независимых тепловых функций и чем плотнее условия прокладки, тем выше вероятность, что многотрубная схема с четырьмя или пятью трубами окажется рациональнее набора отдельных линий. Если же нагрузка проста и структура потребления однородна, предпочтение обычно отдают менее сложной конфигурации.

Пропускная способность и функциональная нагрузка

Разница между трёх-, четырёх- и пятитрубными решениями определяется не только количеством линий, но и тем, какие контуры система должна обслуживать одновременно. Трёхтрубная конфигурация обычно закрывает базовую задачу: отопление и один дополнительный контур, например горячее водоснабжение с рециркуляцией либо отдельную подачу на второй потребитель с общей обратной линией. Четырёхтрубное исполнение подходит там, где требуется раздельная подача и возврат для двух независимых сред или двух потребительских ветвей без компромиссов по гидравлике.

Пятитрубные системы применяют на объектах со смешанной нагрузкой, когда в одной оболочке нужно провести, например, контур отопления, ГВС и дополнительную сервисную линию. Практический смысл такого решения в том, что трасса обслуживает больше функций на той же полосе прокладки. Однако увеличение числа труб не означает автоматического роста расхода по каждой линии: пропускная способность определяется диаметрами рабочих труб, допустимой скоростью теплоносителя, длиной участка и потерями давления. Поэтому при сравнении конфигураций важно оценивать не только компоновку, но и расчётную нагрузку по каждому контуру отдельно.

Монтаж, обслуживание и требования к проекту

С ростом числа рабочих труб проект становится требовательнее к увязке диаметров, радиусам изгиба, узлам подключения и компенсации температурных удлинений. Трёхтрубные решения проще в трассировке и быстрее монтируются на объектах с ограниченным сроком строительства. У них меньше подключений, проще схема разводки в тепловой камере или в здании, ниже риск ошибки при маркировке контуров.

Четырёх- и пятитрубные системы сокращают количество отдельных ниток на маршруте, но требуют более аккуратной проработки узлов ввода, распределительных коллекторов и последовательности монтажа. Ошибка на стадии проекта, например неверное назначение контуров или недооценка гидравлического сопротивления одной из линий, приводит к дисбалансу всей системы. При обслуживании многотрубная компоновка удобна тем, что коммуникации собраны в общей оболочке, но локальный ремонт и врезки нужно заранее предусматривать по доступу и по схеме отключения отдельных ветвей.

Для проекта критичны три параметра: фактические тепловые нагрузки, режимы работы контуров и конфигурация подключения конечных потребителей. Без этой базы выбор между тремя, четырьмя и пятью трубами получается формальным и может привести либо к избыточной стоимости, либо к нехватке функциональности.

Экономика проекта и срок окупаемости

Оценивать стоимость таких систем следует по полному циклу, а не только по цене погонного метра. Трёхтрубное решение обычно имеет минимальный входной бюджет и подходит для объектов с понятной, ограниченной нагрузкой. Четырёхтрубное исполнение дороже на этапе закупки и проектирования, но может снизить расходы на земляные работы, если иначе пришлось бы прокладывать две отдельные трассы.

Пятитрубная конфигурация оправдана там, где совмещение нескольких контуров в одной оболочке уменьшает ширину траншеи, объём пересечений, число опор или длину монтажного фронта. Экономический эффект проявляется на насыщенных площадках, в реконструкции и на объектах с дефицитом трассового пространства. При этом срок окупаемости зависит не только от монтажа, но и от эксплуатационных факторов: теплопотерь, удобства обслуживания, вероятности аварийных вмешательств и возможности поэтапного подключения потребителей. Если дополнительные линии не будут задействованы в ближайшей перспективе, более сложная конфигурация может оказаться экономически неоправданной.

Преимущества Теплотрасса многотрубная для подземной и надземной прокладки

Теплотрасса многотрубная удобна там, где нужно передать несколько потоков теплоносителя по одному маршруту и при этом не перегружать площадку отдельными нитками трубопроводов. На практике основное преимущество состоит в сокращении количества трасс, строительных операций и узлов, которые пришлось бы устраивать для раздельной прокладки каждого контура. Это особенно заметно на объектах с плотной инженерной инфраструктурой, при вводе в здание, пересечении дорог, благоустроенных территорий и в зонах с ограниченным коридором прокладки.

Для подземного и надземного размещения значимы разные качества, но базовые плюсы у многотрубной схемы общие:

• несколько рабочих линий объединены в одной теплоизолированной конструкции;
• уменьшается занимаемая полоса прокладки по сравнению с набором отдельных трубопроводов;
• снижается объём земляных работ, количество опор, подвесов или крепёжных элементов в зависимости от способа монтажа;
• упрощается организация пересечений и вводов на объект;
• сокращается число наружных изолируемых соединений по трассе;
• повышается аккуратность и предсказуемость компоновки инженерной сети.

Дополнительное преимущество связано с проектной гибкостью. В одной трассе можно совместить отопление, горячее водоснабжение, рециркуляцию и вспомогательные линии, не формируя отдельные коридоры для каждого контура. Это упрощает реконструкцию существующих объектов, где свободное пространство ограничено, а также позволяет точнее увязать тепловую сеть с архитектурой площадки и требованиями по эксплуатации.

Бесканальная прокладка

При бесканальной укладке основное преимущество многотрубной системы состоит в сокращении объёма земляных работ: несколько рабочих труб размещаются в общей теплоизоляции и наружной защитной оболочке, поэтому ширина траншеи и количество пересечений по трассе обычно меньше, чем при раздельной прокладке. Это особенно заметно на участках с плотной застройкой, при вводах к зданиям и при пересечении инженерных коридоров.

Для надёжной работы в грунте важно учитывать не только глубину заложения, но и радиусы изгиба, тип основания и условия дренажа. Основание должно быть ровным, без точечных включений, способных повредить оболочку. В слабых и водонасыщенных грунтах требуется проверка устойчивости трассы, а при высоком уровне грунтовых вод — оценка риска всплытия и дополнительных нагрузок на фитинги и узлы переходов. Засыпку выполняют послойно с применением мягкого грунта или песчаной подготовки в зоне контакта с трубой.

Бесканальная схема оправдана там, где важны скорость монтажа, минимальное вскрытие территории и снижение теплопотерь на длинных участках. Ограничения возникают на трассах с высокими внешними нагрузками, в местах сложных камерных подключений и там, где необходим частый доступ к арматуре: такие элементы обычно выносят в обслуживаемые узлы.

Надземная прокладка

Надземное размещение применяют на промышленных площадках, временных линиях, участках с насыщенными коммуникациями и там, где разработка траншеи экономически или технически затруднена. Для многотрубных систем такой вариант удобен за счёт компактного сечения: одна линия занимает меньше места на эстакаде или опорной системе по сравнению с несколькими отдельными трубопроводами.

При проектировании надземной трассы учитывают температурные удлинения, ветровые и снеговые нагрузки, шаг опор и защиту наружной оболочки от ультрафиолета и механических воздействий. Важно проверить, как распределяется масса по длине трассы, особенно на участках с поворотами, подъёмами и подключением к зданиям. Нельзя переносить в надземную схему решения для подземной укладки без перерасчёта: меняются требования к креплению, компенсации перемещений и защите узлов.

Практически надземная прокладка удобна для объектов, где требуется визуальный доступ к линии и ускоренная замена отдельных участков. При этом возрастает значение точной расстановки неподвижных и направляющих опор, поскольку ошибки в этих точках приводят к перегрузке соединений и деформации трассы.

Проектирование узлов для систем Флексален-1000+ SNX

Для Флексален-1000+ SNX проектирование узлов начинается не с подбора фитингов, а с увязки всей схемы: состава контуров, рабочих температур, давления, требуемых расходов и способа прокладки. В многотрубном исполнении ошибка в одном подключении влияет сразу на несколько линий, поэтому узлы ввода, ответвления, перехода на внутренние сети и подключения оборудования нужно рассматривать как единую систему, а не как набор отдельных соединений.

На практике в проект закладывают не только тип соединений, но и доступность монтажа, место под сварочные или сборочные операции, возможность теплоизоляции стыков и последующего контроля. Отдельно проверяют радиусы изгиба перед узлом, расстояния до строительных конструкций, расположение арматуры и возможность замены элемента без демонтажа большого участка трассы. Для подземных решений важно заранее определить, какие соединения остаются в грунте, а какие должны быть вынесены в камеры, колодцы или помещения.

Особое внимание требуется переходным узлам: от многотрубной магистрали к однотрубным участкам, к распределительным коллекторам, тепловым пунктам и вводам в здание. Здесь критичны гидравлическая увязка, компенсация температурных деформаций и защита местных зон от повышенных напряжений. Если в системе предусмотрены несколько контуров с разным режимом работы, узлы должны исключать взаимное тепловое влияние и обеспечивать понятную эксплуатационную схему. Грамотно спроектированный узел сокращает длину трассы, уменьшает количество соединений и снижает риск отказов на самых нагруженных участках.

Как выбрать оптимальное количество труб

Количество линий в многотрубной системе выбирают не по формальному запасу, а по составу сред, режиму работы и схеме подключения объекта. Теплотрасса многотрубная должна решать конкретную задачу: передавать отопление, горячее водоснабжение, циркуляцию ГВС или дополнительные контуры без прокладки нескольких отдельных трасс. Ошибка на этом этапе приводит либо к избыточной стоимости, либо к ограничениям при эксплуатации.

Для предварительного выбора полезно проверить несколько параметров:

• какие среды нужно передать: только отопление, отопление и ГВС, отопление и несколько независимых контуров;
• нужна ли линия циркуляции горячего водоснабжения для стабильной температуры у потребителя;
• планируется ли поэтапное подключение новых зданий или отдельных функциональных зон;
• требуется ли разделение контуров по температурным графикам, назначению или режиму эксплуатации;
• есть ли ограничения по ширине траншеи, радиусу изгиба, узлам ввода и доступному месту на объекте.

Трёхтрубная схема обычно подходит для отопления и ГВС с возвратом по одному из контуров либо для компактных объектов с простой гидравликой. Четырёхтрубное решение выбирают, когда нужно полноценное разделение контуров отопления и горячего водоснабжения. Пять труб оправданы на объектах со сложной структурой потребления, дополнительной циркуляцией или несколькими независимыми ветками. Оптимальная конфигурация определяется после расчёта расходов, теплопотерь и анализа будущих режимов, а не только по текущей потребности.

Типовые ошибки при проектировании

Большая часть проблем возникает не из-за самой конструкции трубопровода, а из-за неточного задания исходных данных и упрощённой увязки системы с объектом. Особенно это заметно там, где многотрубное решение подбирают по аналогии с прошлым проектом.

• выбор количества труб без учёта реальных контуров и режима горячего водоснабжения;
• неверный подбор диаметров по расходу, что ведёт к повышенным потерям давления;
• игнорирование температурных удлинений и требований к компенсации;
• недооценка габаритов узлов ввода, ответвлений и соединительной арматуры;
• отсутствие проверки минимального радиуса изгиба на поворотах трассы;
• смешение контуров с разной функциональной нагрузкой без гидравлического разделения;
• недостаточная проработка дренажа, воздухоудаления и доступа к контрольным точкам.

Отдельно стоит проверять совместимость проектных решений с фактическими условиями монтажа: глубиной траншеи, пересечениями с другими сетями, способом ввода в здание и требованиями к испытаниям. Чем раньше эти ограничения учтены в проекте, тем меньше переделок на площадке.

Монтаж, соединение и контроль качества

Монтаж многотрубных систем требует точной привязки к проекту, поскольку в одной оболочке совмещены несколько рабочих линий с разной функцией. Основная задача на объекте — сохранить целостность конструкции, не нарушить геометрию труб и обеспечить надёжность всех соединений на поворотах, вводах и ответвлениях. Для Флексален-1000+ SNX это особенно важно на участках с ограниченным пространством, где ошибки раскладки сразу влияют на монтаж муфт и арматуры.

До начала работ проверяют условия хранения бухт, отсутствие механических повреждений, соответствие фактических длин проекту и готовность основания под прокладку. При бесканальной укладке контролируют профиль траншеи, отсутствие острых включений в подсыпке и достаточный запас по радиусу изгиба. При надземной прокладке дополнительно оценивают точки опирания, крепления и компенсацию температурных перемещений.

Соединение выполняют штатными фитингами и комплектующими, рассчитанными на рабочие параметры системы. В многотрубном исполнении критично не только качество каждого отдельного стыка, но и правильная последовательность сборки узла. При неверной сборке доступ к внутренним линиям усложняется, а герметизация наружной части становится менее надёжной. Поэтому на сложных узлах заранее проверяют монтажную схему, длину вылетов и возможность последующего обслуживания.

Контроль качества включает визуальный осмотр, проверку соответствия трассы проекту, контроль изоляционных узлов и обязательные испытания на герметичность. На этапе приёмки оценивают не только отсутствие утечек, но и корректность маркировки контуров, качество заделки вводов и фактическую готовность системы к пуску. Практически это означает, что качественный монтаж подтверждается совокупностью признаков: трасса уложена без перегибов, соединения доступны для контроля, рабочие контуры не перепутаны, а результаты испытаний оформлены документально.

Этапы монтажа на объекте

Монтаж многотрубной трассы начинают не с укладки бухты, а с проверки проектных отметок, радиусов поворота, мест вводов в здание и расположения соединительных узлов. Для Флексален важно заранее оценить длины неразрывных участков, возможность раскладки без перекручивания и фактические условия на площадке: плотность грунта, уровень грунтовых вод, пересечения с другими сетями, доступ техники.

• Подготовка трассы: разбивка оси, устройство траншеи или опор, выравнивание основания, удаление острых включений.
• Размотка и раскладка трубопровода с соблюдением допустимого радиуса изгиба и без локальных перегибов оболочки.
• Формирование вводов, поворотов и ответвлений с учетом заводской конструкции и монтажных комплектов.
• Соединение рабочих труб и герметизация наружной оболочки в местах стыков.
• Фиксация трассы, обратная засыпка или окончательное крепление при надземной прокладке.

На практике критичны два момента: нельзя допускать точечных нагрузок на оболочку и нельзя упрощать узлы в местах разветвления. Ошибки на этих этапах приводят не столько к немедленной аварии, сколько к ускоренному старению изоляции и усложнению последующего обслуживания.

Проверка герметичности и приёмка

После сборки систему проверяют по рабочим контурам и по качеству восстановления наружной оболочки. Испытания проводят до окончательной засыпки стыков либо до закрытия монтажных зон, чтобы сохранить доступ к потенциально проблемным местам. Основная задача — подтвердить герметичность напорных труб, отсутствие повреждений изоляционного слоя в зоне соединений и соответствие трассы проекту.

При приёмке обычно контролируют давление испытания, продолжительность выдержки, отсутствие падения давления сверх допустимого значения, качество сварных или фитинговых соединений, правильность маркировки контуров и исполнительные отметки. Для многотрубных систем отдельно проверяют, не перепутаны ли линии подачи, обратки, ГВС или вспомогательных контуров.

В комплект приёмочной документации включают акты скрытых работ, результаты гидравлических испытаний, исполнительную схему и данные по применённым соединительным элементам. Если трасса проходит в стеснённых условиях или имеет много ответвлений, целесообразна дополнительная фотофиксация узлов до закрытия траншеи.

Как выбрать конфигурацию под задачу: практические рекомендации

Выбор конфигурации зависит не от максимального числа труб, а от состава нагрузок и схемы подключения объекта. Сначала определяют, какие контуры действительно нужны: отопление, горячее водоснабжение, циркуляция ГВС, резервная линия, отдельная ветка на технологического потребителя или пристройку. После этого оценивают, выгоднее ли объединить их в одной многотрубной конструкции или разделить на несколько независимых трасс.

Трёхтрубное решение обычно выбирают для компактных объектов с типовой схемой теплоснабжения, где требуется совмещение отопления и одного дополнительного контура. Четырёхтрубная конфигурация уместна, когда нужно раздельно организовать отопление и ГВС с полноценной циркуляцией либо обеспечить стабильную работу нескольких потребителей. Пятитрубная схема оправдана на сложных объектах, где в одной трассе нужно передать несколько независимых потоков и при этом сохранить ограниченные габариты прокладки.

При выборе полезно проверить несколько критериев: суммарную тепловую нагрузку, пики водоразбора, длину участка, число ответвлений, ограничения по ширине траншеи, требования по резервированию и доступность монтажных узлов. Если проект предполагает дальнейшее расширение объекта, запас по конфигурации лучше предусмотреть сразу. Перекладка готовой линии почти всегда обходится дороже, чем установка более функциональной системы на начальном этапе.

Для каких объектов подойдёт трёхтрубное решение

Трёхтрубная схема уместна там, где требуется передать отопление и одновременно организовать один дополнительный контур без перехода к более сложной многолинейной системе. На практике это частные и малоэтажные жилые комплексы, таунхаусы, небольшие административные здания, детские учреждения, спортивно-бытовые корпуса, а также отдельные здания на территории предприятия. Типовой вариант применения — подача и обратка отопления плюс линия горячего водоснабжения или отдельный контур на вентиляцию.

Такое решение выбирают, когда нагрузка объекта уже вышла за рамки обычной двухтрубной схемы, но разделение на четыре или пять труб ещё не даёт экономически оправданной пользы. Трёхтрубная система удобна при ограниченной трассе, плотной застройке и необходимости сократить объём земляных работ. Она позволяет уменьшить число отдельных прокладываемых линий, упростить узлы прохода и сократить длину монтажных операций. Ограничение очевидно: если объекту нужны независимые контуры для отопления, ГВС, вентиляции и резервных ветвей, запаса по функциональности у трёх труб обычно недостаточно.

Когда выбирать четырёх- и пятитрубные системы

Четырёхтрубные и пятитрубные исполнения применяют в проектах, где важно не просто подать тепло, а развести несколько независимых потоков с разными режимами работы. Такие конфигурации востребованы на объектах с переменной нагрузкой, несколькими потребителями и повышенными требованиями к управляемости инженерной системой. В линейке Теплотрасса многотрубная такие решения позволяют сократить количество параллельных трасс и собрать несколько функций в одном изолированном пакете.

• Четырёхтрубная схема подходит для объектов, где одновременно нужны отопление и ГВС с подающей и обратной линиями.
• Она оправдана в многоквартирных домах, гостиницах, школах, офисных и торговых зданиях средней площади.
• Пятитрубная система применяется, когда к отоплению и ГВС добавляется ещё один отдельный контур: вентиляция, технологическое тепло, резервная линия или подключение дополнительного корпуса.
• Такая конфигурация целесообразна для больниц, производственных площадок, крупных жилых кварталов, многофункциональных комплексов и объектов с поэтапным развитием.
• Чем больше труб в пакете, тем выше требования к гидравлическому расчёту, узлам подключения, радиусам изгиба и организации монтажных камер.

Выбор между четырьмя и пятью трубами зависит не столько от длины трассы, сколько от количества независимых потребителей и необходимости раздельного регулирования. Если в проекте ожидается расширение сети, Флексален-1000+ SNX в более насыщенной конфигурации часто снижает затраты на последующую реконструкцию.

Итоги сравнения и выводы по выбору системы

Теплотрасса многотрубная выбирается по составу нагрузок, а не по принципу максимальной комплектации. Трёхтрубное решение рационально для компактных объектов с одним дополнительным контуром. Четырёхтрубная схема закрывает типовые задачи отопления и горячего водоснабжения при необходимости раздельной подачи и возврата. Пятитрубная конфигурация рассчитана на более сложные узлы распределения, несколько потребителей и развитие сети без новой отдельной трассы.

При сравнении важно учитывать не только стоимость трубы, но и общую структуру проекта: объём земляных работ, число отдельных ниток, сложность узлов, режим эксплуатации и перспективу модернизации. Флексален-1000+ SNX даёт наибольшую практическую пользу там, где многотрубная компоновка действительно сокращает инфраструктуру и упрощает трассировку, а не дублирует избыточные контуры.

Практический критерий выбора простой: если контуры можно объединить без потери управляемости, берут меньшую конфигурацию; если объект требует независимых линий и дальнейшего расширения, экономия достигается за счёт более функциональной системы уже на этапе строительства.

Итоговое решение должно опираться на тепловую схему объекта, расчёт нагрузок, гидравлику и способ прокладки. Именно в этой связке определяется, какая конфигурация будет не просто работоспособной, а технически и экономически оправданной.
