Теплотрасса для дома — инженерная система, обеспечивающая подачу теплоносителя от котельной или теплового пункта к отопительным приборам здания. При проектировании и обустройстве теплотрассы важно учитывать конструкцию трубопровода, теплотехнические потери, условия прокладки и требования к эксплуатации.

Теплотрасса для дома: ключевые понятия и назначение

Теплотрасса для дома предназначена для транспортировки горячей воды или пара с минимальными потерями тепла и обеспечением безопасной и долговечной работы. Основные функции: доставка теплоносителя с заданными температурой и расходом, поддержание гидравлического режима, защита от коррозии и механических повреждений, а также возможность ремонта и замены участков без остановки системы при комплексных решениях. Ключевые элементы: магистральные и распределительные трубы, компенсаторы, запорно‑регулирующая арматура, тепловой пункт, изоляция и защитные покрытия.

Практические параметры, которые влияют на выбор и устройство теплотрассы:

• Температурный режим: типичные значения для однотрубных и двухтрубных схем — от 70/40 °C до 95/70 °C (подача/обратка). Для систем с повышенным температурным режимом выбирают трубы и изоляцию с расчетной температурой не ниже заданной.
• Давление: рабочее давление сети указывается в проекте; для частного дома обычно 6—10 бар у магистрали от центральной сети или ниже при локальных котельных. Выбор труб зависит от допустимого давления и коэффициента запаса.
• Теплопотери: рассчитываются по длине и характеристикам изоляции; ориентировочно до 1—5% годовых теплопотерь в зависимости от качества утепления и глубины прокладки.

Типовые требования при планировании: минимизация протяжённости магистрали, возможность размещения компенсаторов на прямых участках, обеспечение доступа к арматуре и запорным устройствам, защита трассы от промерзания и механических воздействий. При подключении к централизованным сетям учитывают паспорта источника тепла, согласования с тепловыми сетями и нормативные требования по тепловой изоляции и учёту энергии.

Утеплённые трубы: виды, конструкция и материалы

Утеплённые трубы (префабрикованные теплосети) состоят из внутренней несущей трубопроводной линии, теплоизоляционного слоя и наружной защитной оболочки. Конструкции ориентированы на снижение теплопотерь, защиту от коррозии и упрощение монтажа. Основные типы утеплённых труб, применяемых в частных и индивидуальных системах:

• Стальные трубы с префабрикованной пенополиуретановой (ППУ) изоляцией и наружной оболочкой из полиэтилена (PE) или оцинкованной стали. Применяются при высоких температурах и давлениях, подходят для магистралей и вводов в дом. ППУ обеспечивает низкую теплопроводность (примерно 0,02—0,03 Вт/м·К).
• Композитные и многослойные трубы (металл‑полимерные или полиэтиленовые трубы в теплоизоляционной оболочке). Предпочтительны для участков с меньшими нагрузками, где важны гибкость и простота монтажа.
• Трубы с минераловатной изоляцией и металлической оболочкой. Применяются там, где требуется огнестойкость или устойчивость к повышенной температуре внешней оболочки; имеют большую массу и требуют защитных мероприятий против влаги.

Конструкция	Материалы	Преимущества	Ограничения
Стальная труба + ППУ + PE оболочка	Сталь, пенополиуретан, полиэтилен	Низкие теплопотери, высокая прочность, долговечность	Стоимость, требования к антикоррозионной защите внутренней трубы
Металл‑полимерная труба + ППУ	МП труба (PEX/AL/PEX), ППУ	Гибкость, простота монтажа, коррозионная устойчивость	Ограничения по температуре/давлению, меньшая механическая прочность
Труба + минераловатная изоляция + металлический кожух	Сталь/медь, МВату, металл	Огнестойкость, устойчивость к высоким температурам	Высокая масса, восприимчивость к влаге без дополнительной защиты

Критерии выбора материала и конструкции:

• Температурные характеристики: внутренняя труба должна соответствовать расчетному давлению и температуре теплоносителя.
• Теплоизоляция: плотность и толщина ППУ или минваты определяют удельные теплопотери. Для грунтовой прокладки обычно применяют ППУ толщиной 30—50 мм в зависимости от диаметра и требуемых потерь.
• Внешняя оболочка: полиэтиленовые оболочки обеспечивают коррозионную защиту и гидроизоляцию; металлические кожухи повышают механическую защиту и служат в сложных климатических условиях.
• Монтажные особенности: гибкие композитные трубы удобнее при прокладке в траншеях с изгибами; стальные префабрикованные секции удобны для длинных прямых трасс и требуют сварки/муфтования.

Ограничения и нюансы применения: при высоком уровне коррозии грунта выбирают дополнительные покрытия и анодную защиту, в условиях сезонного промерзания важно соблюдать проектную глубину заложения или предусмотреть прокладку в защитных гофро трубах. Также учитывают требования по температурному расширению — необходимость компенсаторов и монтажных зазоров зависит от длины непрерывных участков и материала внутренней трубы.

Преимущества и особенности Флексален и Флексален-1000+

Флексален — линейка предизолированных трубопроводов, предназначенных для прокладки тепловых сетей с минимальными теплопотерями и повышенной коррозионной стойкостью. Конструктивно система включает несущую трубу (полиэтиленовую или металлическую), слой пенополиуретановой (ППУ) изоляции и наружную защитную оболочку из полиэтилена или другого полимера. Заводская предизоляция и заводские муфты сокращают время и трудозатраты на монтаж, а также повышают качество стыков по сравнению с изолированными на месте трубами.

Флексален-1000+ позиционируется как модификация с усиленными эксплуатационными характеристиками. Практические отличия и преимущества по сравнению с базовой версией обычно включают:

• улучшенная механическая защита наружной оболочки — повышенная стойкость к точечным нагрузкам и абразии при прокладке в тяжелых грунтах или при частых технологических перемещениях на участке;
• усиленный влагобарьер и снижение проницаемости оболочки, что уменьшает риск деградации ППУ-изоляции при длительной эксплуатации в условиях высокой влажности;
• возможность работы при повышенных давлениях и температурах (точные параметры зависят от конкретной товарной марки и указаны в паспорте продукции);
• опции с различными несущими трубами (сшитый полиэтилен, полиэтилен высокого давления, сталь) для адаптации к требованиям по прочности и совместимости теплоносителя;
• готовые заводские узлы и муфты с улучшенной изоляцией стыков, что сокращает потери и уменьшает количество ручной доработки при монтаже.

Практические рекомендации: сопоставляйте технические паспорта и сертификаты по коррозионной стойкости, теплопроводности ППУ и сопротивлению оболочки механическим нагрузкам. Для участков с агрессивными грунтами, повышенной нагрузкой или длинными ненадёжными отрезками трассы преимущество будет у модификаций типа Флексален-1000+. Для точного подбора требуются данные о рабочих температурах, давлении, дистанции и условиях прокладки.

Параметры рабочих температур, давления и пределы допустимых нагрузок на оболочку обязательно проверяйте в техническом паспорте конкретной модели.

Схемы прокладки и трассировки для частного дома

Выбор схемы прокладки теплотрассы определяется длиной трассы, количеством ответвлений, требуемой надёжностью и возможностью обслуживания. Для частного дома применимы несколько типовых схем, каждая с практическими преимуществами и ограничениями.

Схема	Краткое описание	Когда применять
Тупиковая однотрубная	Простейшая схема — магистраль от источника до конечной точки. Обратный поток по той же трубе.	Короткие расстояния, ограниченный бюджет, мало ответвлений.
Тупиковая двухтрубная	Раздельные подача и обратка по одной линии; упрощает регулирование и уменьшает потери при распределении тепла.	Для домов с несколькими точками отпуска тепла или при значительной длине трассы.
Кольцевая (замкнутая)	Замкнутый контур вокруг застройки или участка. Обеспечивает резервирование и равномерное распределение потока.	Требуется повышенная надёжность, наличие нескольких потребителей или планируемое расширение сети.
Коллекторная	Магистраль с узлом-коллектором и отдельными подводками к зданиям/котельной; удобна для централизованного регулирования.	Комплексы зданий, несколько зданий на участке или когда важна простота обслуживания.

Ключевые критерии выбора и практические замечания:

• Длина трассы и потери давления: на коротких трассах экономически оправдана однотрубная тупиковая схема; при увеличении длины растут потери тепла и требуется переход на двухтрубную или кольцевую схему.
• Доступ для ремонта: если возможен регулярный доступ, допустимы более простые схемы; для участков со сложным доступом предпочтительны резервированные или кольцевые решения.
• Глубина промерзания и способ прокладки: в траншее с предизоляцией и наружной оболочкой трубы прокладывают ниже глубины промерзания или в утеплённой канаве; при прокладке по эстакадно учитывают защиту от механических повреждений и УФ-воздействия.
• Пересечение дорог и коммуникаций: при пересечениях используются защитные футляры и колодцы для переходов, что влияет на стоимость и сложность трассы.
• Требования к учёту и гидравлике: схемы с коллектором и двухтрубные системы проще оборудовать приборами учёта и регулирования, что важно для точной балансировки подачи тепла.

Проектирование трассы должно учитывать местные нормативы по глубине прокладки, минимальным расстояниям до других коммуникаций и требованиям к устройству колодцев и компенсаторов.

Выбор схемы прокладки по климату и ландшафту

При выборе схемы прокладки теплотрассы ориентируйтесь на конкретные условия участка: глубина промерзания, тип почвы, уровень грунтовых вод, наличие рощей, водных препятствий и уклонов. Основные варианты — закопанная в траншею проложенная линия, надземная опора (эстакада) и комбинированные решения (участки на опорах + прокол/направленное бурение под дорогами или водоёмами).

• Глубина засыпки: закладывается с учётом глубины промерзания и рекомендаций производителя изоляции. На участках с глубоким промерзанием нужны большая глубина или увеличенная теплоизоляция.
• Водонасыщенные и торфяные грунты: предпочтительна эстакадная прокладка на опорах или свайная разводка; в болотах возможен монтаж на жёстких дорожных настилах и использование антикоррозионных покрытий.
• Постоянные грунтовые воды: требуется защита наружной оболочки, дренаж и привязка трассы к отметкам, исключающим плавающие нагрузки; в ряде случаев выгоднее надземная конструкция.
• Перепады рельефа: на склонах применяют участки на опорах с компенсаторами, ориентируют трассу по горизонталям где возможно, избегают крутых продольных уклонов, используют дуги малого радиуса с учётом температурной подвижности.
• Пересечение дорог и коммуникаций: под дорогами — технологический прокол или направленное бурение, при пересечении инженерных сетей — защита в протекторах и соблюдение минимальных расстояний.

При выборе схемы учитывайте требования доступа для обслуживания, необходимость установки смотровых колодцев и расположение компенсаторов/анкеров. Торопить решение не стоит: проект трассы подбирают исходя из совокупности технико‑экономических и эксплуатационных факторов, а не только первоначальной стоимости работ.

Проектирование: расчёт теплопотерь и подбор трубопровода

Проектирование теплотрассы начинается с определения тепловой нагрузки здания и параметров теплоносителя (температуры подачи и обратки, допустимого перепада ΔT). Последовательность рабочих шагов:

1. Сбор исходных данных: суммарная тепловая мощность Q (кВт), длина трассы L, климатические показатели (температура грунта/воздуха), теплопроводность грунта, требуемые рабочие температуры и давление в системе.
2. Расчёт расхода теплоносителя: m = Q / (c · ΔT), где c ≈ 4,186 кДж/(кг·°C) для воды. Пример: Q = 100 кВт, ΔT = 20°C → m ≈ 1,2 кг/с ≈ 1,2 л/с.
3. Предварительный подбор диаметра по допустимой скорости теплоносителя. Практический диапазон скоростей для магистральных линий частного дома — 0,5—1,5 м/с; для циркуляционных контуров допустимы до 2 м/с. Таблица ориентировочных соответствий:

DN (мм)	Внутреннее сечение (м²)	Поток при v=1 m/s (л/с)
25	4,91e-4	0,49
32	8,04e-4	0,80
40	1,26e-3	1,26
50	1,96e-3	1,96

Для примера расчёта: при m = 1,2 л/с и целевой скорости ~1 m/s подходит DN40 (v ≈1,2 m/s) или DN32 при повышенной скорости (v≈1,5 m/s). Выбор между ними зависит от допустимых гидравлических потерь и стоимости.

4. Гидравлический расчёт: вычисляют потери давления по формуле Дарси‑Вейсбаха или по упрощённым эмпирическим формулам, учитывая длину, местные сопротивления (муфты, колена, врезки) и характеристики материала труб. На основе потерь подбирают насосную мощность и проверяют давление на участках.
5. Тепловые потери трассы: рассчитывают удельные потери q’ (Вт/м) в зависимости от конструкции утепления, толщины изоляции и способа прокладки (в грунте/над землёй). Для точного результата используют теплотехнические расчёты слоями или данные производителей трубопроводов с теплоизоляцией.
6. Проверка температурного профиля: учитывают сопротивление теплопередаче и падение температуры по длине; если падение превышает проектное, увеличивают изоляцию, уменьшают расход или поднимают начальную температуру в источнике.
7. Материал и конструкция трубы: выбирают исходя из давления, коррозионной стойкости и технологического варианта (предизолированные изделия, стальные или полиэтиленовые трубы в замоноличенном коробе). При выборе учитывайте допустимые рабочие температуры, требования к наружной оболочке и возможности монтажа (муфтовые, сварные соединения).
8. Дополнительные проверки: температурные компенсаторы и анкера, размещение смотровых колодцев, защита от коррозии, требования по гидроиспытаниям и технике безопасности.

Рекомендации по инструментам и источникам данных: используйте каталоги производителей утеплённых труб для теплотехнических характеристик, специализированное ПО для гидравлического расчёта и таблицы теплопотерь грунта. На ответственных объектах привлеките профильного инженера для сверки расчётов и согласования с нормативными требованиями.

Нормативы и требования к теплотрассам

Требования к теплотрассам формируются в трёх группах: проектные правила (расчёт теплопотерь и гидравлики), конструктивные и материальные требования (тип и характеристики труб, утеплителя, наружного кожуха) и правила производства работ (глубина прокладки, защита от коррозии, испытания). В проектной документации должны быть указаны расчетные параметры теплоносителя, допустимые потери давления, температурные напоры и теплопотери трассы.

• Глубина прокладки: трасса прокладывается на глубине, превышающей глубину сезонного промерзания грунта; при поверхностной прокладке требуется компенсирующая теплоизоляция и защита от механических воздействий.
• Теплоизоляция: в проекте задаются требуемые термические сопротивления или допустимые теплопотери. При выборе утеплителя учитывают λ (коэффициент теплопроводности), плотность и стойкость к влаге.
• Материалы труб и кожуха: подбирают по рабочему давлению, температуре теплоносителя и условиям коррозии. Для предизолированных труб обязательна герметичность внешнего кожуха и непрерывность слоя ППУ (полиуретановой пены) или другого утеплителя.
• Испытания: гидравлические испытания — как правило, под избыточным давлением (например, 1,2—1,5 рабочего давления) в течение нормативного времени; проверяется отсутствие течей и деформаций. Для отдельных узлов требуются протоколы сварки и неразрушающего контроля (при необходимости).
• Защита от коррозии: наружные покрытия, антикоррозионная обработка сварных швов, при необходимости — катодная защита и контроль сопротивления изоляции.

Параметр	Практическое требование
Глубина прокладки	Не ниже уровня сезонного промерзания; при необходимости — дополнительная теплоизоляция
Гидравлические испытания	1,2—1,5 рабочего давления, время — по проекту/нормам (минимум — от 30 мин до нескольких часов)
Теплопроводность утеплителя (λ)	Подбирается по расчёту; ориентир для ППУ — низкие значения λ (0,02—0,04 Вт/м·К)

Ключевые документы: проект с расчётами, акты на материалы и протоколы испытаний. Соответствие работ проекту и протоколам — основание для приёмки трассы.

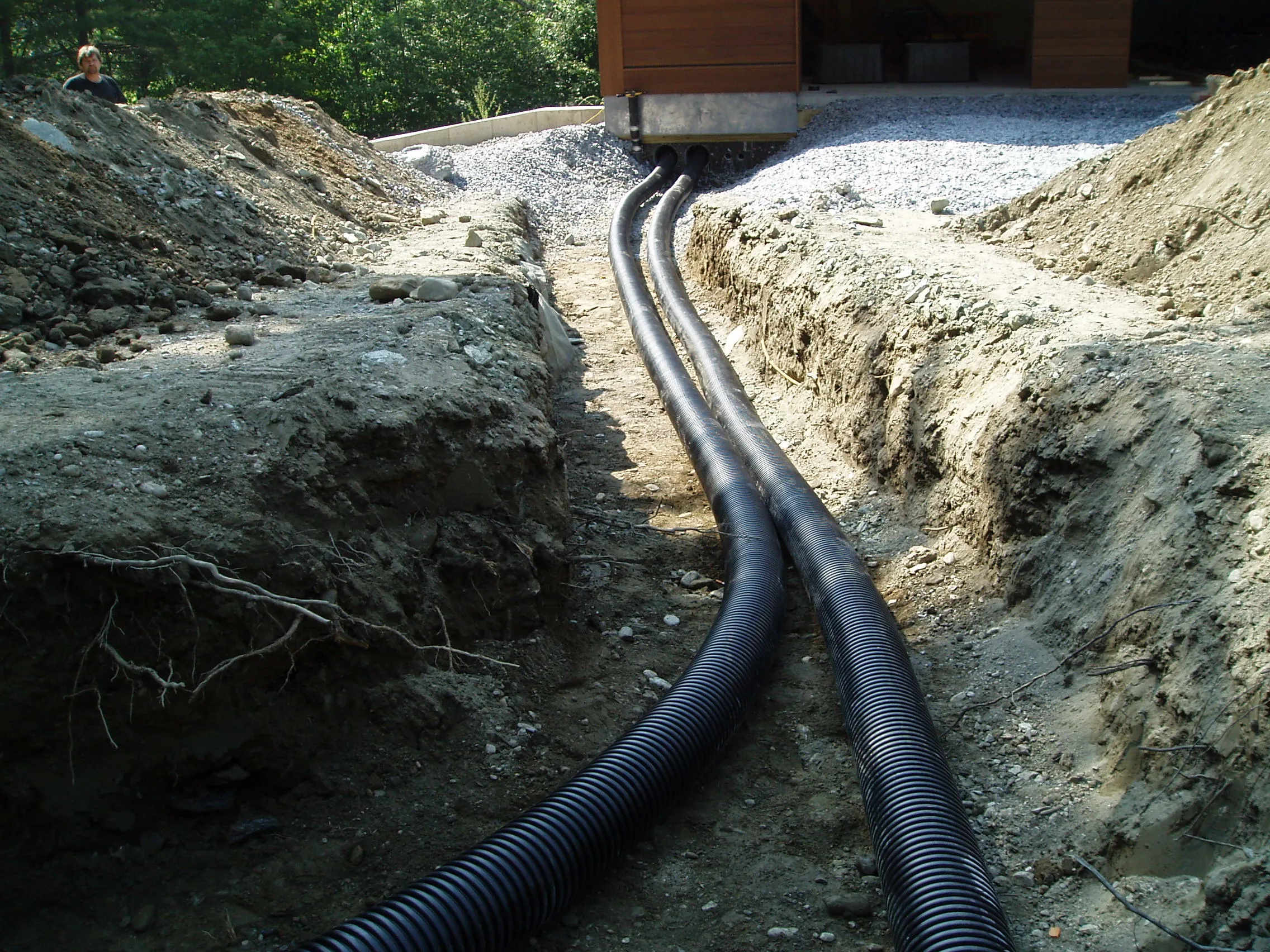

Монтаж утеплённых труб: технологии, стыки и подготовка трассы

Подготовка трассы начинается с топографической привязки, осмотра существующих коммуникаций и разбивки оси. Затем выполняют земляные работы: траншею проектной глубины и ширины с учётом подушки и боковой распашки, устанавливают временные ограждения и дренаж при высокой грунтовой воде.

Порядок монтажных работ для предизолированных труб включает следующие этапы:

1. Подготовка основания: песчаная или песчано-гравийная подушка толщиной 100—200 мм, уплотнённая до проектной плотности. На сложных грунтах — геотекстиль и слои защиты.
2. Разгрузка и укладка труб: соблюдение правил хранения и разгрузки, укладка на мягкую подушку без ударов. Для длинномерных секций используют стрелу крана с мягкими подвязками.
3. Соединение несущих труб: сварка или фланцевые соединения в соответствии с материалом труб. Контроль сварных швов — визуально и, при необходимости, неразрушающими методами.
4. Восстановление теплоизоляции в местах стыков: монтаж заводских или заводских-ремонтных теплоизоляционных муфт, заполнение полостей монтажной пеной или запорными элементами, герметизация внешнего кожуха (сварка или термоусадка для полиэтиленового кожуха).
5. Установка компенсаторов и опор: расчёт температурных деформаций и монтаж упорных и скользящих опор, а также трубных компенсаторов (петли, скользящие подушки, сильфонные компенсаторы) в узлах, где невозможны линейные деформации.
6. Контроль и испытания: после монтажа — гидравлические испытания трассы, осмотр герметичности кожуха, измерение сопротивления изоляции и при необходимости — визуальный и инструментальный контроль утеплителя.

Особенности стыков и узлов:

• Стык несущих труб должен обеспечивать механическую прочность и герметичность при рабочем давлении. Швы покрывают антикоррозионным составом до восстановления внешней теплоизоляции.
• Теплоизоляционные муфты должны повторять геометрию трубы и обеспечивать непрерывность слоя утеплителя. Важно контролировать плотность и отсутствие пустот в пене при местной заливке.
• Внешний кожух на стыках восстанавливают так, чтобы исключить попадание влаги внутрь — применяют сварку, термоусадочные муфты или герметики, в зависимости от материала кожуха.

Узел	Требование
Ввод в дом	Герметичный проход через фундамент, компенсаторная петля, теплоизоляционная муфта
Пересечение дорожного покрытия	Защитная футлярная труба, расчёт по нагрузке на дорожное покрытие

Заключительные работы: аккуратное обратное засыпание, послойная уплотнённая засыпка, восстановление поверхностных покрытий и подготовка исполнительной документации (схемы, акты, протоколы испытаний). После пусконаладки рекомендуют проводить термографический контроль для обнаружения локальных потерь теплоизоляции.

Технические узлы: вводы в дом, муфты и компенсаторы

Ввод теплотрассы в здание, муфтовые соединения и компенсаторы — это узлы, определяющие герметичность, долговечность и работоспособность системы. Важно проектировать эти элементы с учётом температуры и давления теплоносителя, линейного расширения и особенностей прохода через ограждающие конструкции.

Основные требования и практические решения:

• Вводы в дом: выбирают подземный или надземный ввод в зависимости от глубины прокладки, подвижности грунта и возможности обслуживания. При подземном вводе обязательны гидроизоляция и тепловой экран в месте прохода через фундамент. Участок ввода следует защищать от механических воздействий и обеспечить доступ к запорной арматуре.
• Муфты и стыковые соединения: для утеплённых труб предпочтительны заводские термоизолированные муфты или монтажные муфты с восстановлением теплоизоляции и внешнего защитного покрытия. При сварных соединениях после сварки требуется восстановление коррозионной защиты и теплоизоляции в соответствии с инструкцией производителя.
• Компенсаторы: применяют два типа — конструктивные (поворотные, U‑образные участки трассы) и деформационные (гофрированные компенсаторы, П‑образные петли). Выбор зависит от допустимых перемещений, доступного места и статической схемы трассы.

Ключевые расчёты и проверяемые параметры:

• Линейное удлинение трубопровода рассчитывается по формуле ΔL = L · α · ΔT, где α — коэффициент теплового расширения материала (для стали ≈ 11—13·10⁻⁶ 1/°C). Пример: при L = 20 м, ΔT = 70 °C и α = 12·10⁻⁶ получаем ΔL ≈ 16,8 мм.
• Места установки компенсаторов и опор определяют по вычисленным перемещениям; между компенсатором и опорой необходим расчёт усилий, чтобы исключить перегрузку опор и компенсатора.
• Анкеровка и опоры должны передавать осевые и поперечные нагрузки на конструкцию без смещений, мешающих работе компенсаторов.

Порядок монтажа технических узлов — основные шаги:

1. Подготовка и проверка заводских муфт/компенсаторов на комплектность и соответствие паспорту.
2. Установка опор и анкерных заделок согласно проекту; фиксация базовых размеров трассы.
3. Стыковка труб, выполнение сварных/механических соединений с контролем качества швов и последующей восстановительной обработкой защитных покрытий.
4. Монтаж компенсаторов с проверкой осевых и угловых перемещений и обеспечением доступа для обслуживания.
5. Восстановление теплоизоляции и наружного защитного покрытия; проверка герметичности слоёв и целостности кожуха.

При проектировании узлов заранее учтите последовательность монтажа и доступ для сервисного обслуживания: многие дефекты проявляются именно при необслуживаемых входах и компенсаторах.

Контроль качества, испытания и пусконаладка

Контроль качества и пусконаладочные работы делят на этапы: приёмочный контроль материалов и изделий, контроль монтажа, гидравлические/пневматические испытания, промывка, продувка и поэтапный прогрев системы. Все параметры фиксируют в протоколах пусконаладки.

Типичные процедуры и рекомендуемые параметры:

Этап	Что проверяют	Рекомендуемые параметры
Визуальный контроль	Целостность изоляции, кожуха, качество сварки и муфт	Наличие паспорта, отсутствие видимых дефектов
Гидростатическое испытание	Герметичность магистрали и соединений	1,25—1,5 × рабочее давление в системе, выдержка 30—60 мин; фиксация падения давления
Пневматическое испытание	Испытание при отсутствии воды (только при наличии специальных мероприятий по технике безопасности)	Не рекомендуется без строгого обоснования; давление ≤ 0,6 МПа и строгие меры безопасности
Промывка и очистка	Удаление шлаков, окалин, грязи	Скорость промывки ≥ 1,0 м/с до чистой воды; фильтрация 100—150 мкм
Продувка и удаление воздуха	Удаление воздушных пробок и обеспечение циркуляции	Вакуумно‑воздушная продувка или последовательная вентиляция через краны
Поэтапный прогрев	Предотвращение тепловых напряжений	Плавное повышение температуры шагами, контроль перепадов ≤ 10—15 °C/час

Инструменты и документация: калиброванный манометр, контрольные термометры, проточные фильтры, формуляры для протоколов испытаний. В протоколе указывают дату, места испытаний, номера стыков/узлов, испытательное давление, время выдержки, результаты и подписи ответственных.

Безопасность при испытаниях: изолировать рабочую зону, тестировать поэтапно, не допускать пневматические испытания при наличии людей вблизи без защитных экранов. Любые выявленные течи устраняют и повторяют испытание на участке.

Эксплуатация, обслуживание и ремонт теплотрассы

Система должна эксплуатироваться по регламенту с периодичностью проверок, запланированным техобслуживанием и оперативным реагированием на аварии. Простая система регламентов сокращает риск потерь теплоносителя и преждевременного выхода из строя компонентов.

Рекомендуемая периодичность и основные операции:

Интервал	Операции
Ежедневно	Контроль рабочего давления и температуры, визуальная проверка на видимые утечки на доступных участках
Ежемесячно	Проверка состояния запорной и предохранительной арматуры, контроль состояния изоляции на уязвимых участках
Раз в 6 месяцев	Осмотр компенсаторов, опор и анкерных узлов; измерение температур поверхности для оценки теплоотдачи и локализации повреждений
Ежегодно	Полная ревизия доступных вводов, проверка коррозионной защиты, испытание аварийных устройств и обновление протоколов

Типовые дефекты и методы их устранения:

• Повреждение наружного кожуха изоляции: локальный ремонт кожуха и восстановление утеплителя с использованием заводских материалов или ремонтных комплектов.
• Течь в стыке/муфте: временная герметизация хомутом или ремонтной обоймой, последующая замена повреждённого участка или муфты с восстановлением изоляции.
• Неисправность компенсатора: проверка на заедание и коррозию; при невосстановимом повреждении — замена компенсатора в соответствии с проектом и инструкциями производителя.

Запасы на объекте и организация ремонта:

• Наличие ремонтного набора: запасные муфты, ремонтные хомуты, фланцевые комплекты, уплотнения и части компенсаторов.
• Документированная процедура аварийного отключения и персонал, обученный выполнению аварийных работ.
• Ведение журнала технического обслуживания с фиксацией работ, заменённых деталей и замеров параметров.

Планирование замены узлов: критичные элементы (опоры, компенсаторы, участки с механическими повреждениями) заменяют по состоянию, остальные — по срокам службы производителя или по результатам инспекций. На сроки влияет климат, агрессивность грунта и качество начальной коррозионной защиты.

Эксплуатационная дисциплина и регулярная фиксация параметров в журналах позволяют сократить непредвиденные ремонты и контролировать тепловые потери системы.

Экономика проекта: стоимость установки, эксплуатационные расходы и окупаемость

Разделение затрат полезно на: капитальные (монтаж, материалы, проект), ежегодные эксплуатационные (теплопотери, электроэнергия на циркуляцию, сервис) и разовые (испытания, пусконаладка, гарантийные работы). Ниже — ориентировочная структура затрат и пример простого расчёта окупаемости для типовой однотрубной трассы длиной 50 м (система теплоснабжения коттеджа).

Статья затрат	Диапазон стоимости (руб.)
Материал трубы (предизолированная труба, 50 м)	80 000 — 220 000
Фитинги, муфты, компенсаторы	15 000 — 60 000
Подготовка трассы и земляные работы	30 000 — 150 000
Монтаж и сварка/муфтовая сборка	40 000 — 180 000
Испытания и пусконаладка	10 000 — 40 000
Проект и согласования	20 000 — 100 000

Пример годовой экономии на теплопотерях (исходные допущения указаны явно): длина трассы 50 м, продолжительность отопительного сезона 4 000 ч, стоимость тепла 3,5 руб./кВт·ч.

• Теплопотери изолированного трубопровода: 15 Вт/м → 50 м = 750 Вт → годовые потери ≈ 3 000 кВт·ч → 10 500 руб./год.
• Теплопотери неутеплённого аналога: 60 Вт/м → 50 м = 3 000 Вт → годовые потери ≈ 12 000 кВт·ч → 42 000 руб./год.
• Экономия на тепле ≈ 31 500 руб./год.

Если разница в капитальных затратах между неутеплённой и предизолированной трассой составляет, скажем, 150 000 руб., то простая окупаемость ≈ 4,8 года. Это грубая оценка: в реальном проекте учитывать следует изменение цен на энергоносители, дополнительные эксплуатационные расходы и дисконтирование.

Чувствительность результата высокая: при росте стоимости тепла окупаемость сокращается, при увеличении длины трассы — также. Всегда прогоняйте расчёт под конкретные данные (длина, теплопотери, тарифы).

Типовые решения и примеры проектов для коттеджа

Типовое решение выбирают по трём ключевым критериям: длина трассы, требуемая тепловая мощность и условия прокладки (глубина промерзания, наличие дорожных переходов). Ниже — типовые схемы и практические рекомендации для трех категорий проектов.

Короткая трасса, до 30 м (малый коттедж)

• Схема: двухтрубная разводка подача-обратка предизолированная труба DN20—25 (внутренний диаметр 20—25 мм) для нагрузок до 15 кВт.
• Требования: минимальная глубина траншеи 0,6—0,8 м, засыпка мелкозернистым песком, локальные компенсаторы не всегда обязательны.
• Типовой комплект: труба, муфты, обратные клапаны, запорная арматура у ввода, тепловой счётчик у дома.

Средняя трасса, 30—150 м (стандартный коттедж)

• Схема: предизолированная двухтрубная система DN25—40 в зависимости от тепловой нагрузки (см. таблицу ниже), насосная группа с частотным регулированием при длине >50 м.
• Требования: глубина траншеи 0,8—1,0 м; предусмотреть смотровые колодцы/шахты через 50—100 м и компенсаторы по тепловому удлинению.
• Особенности: минимизировать число поворотов, ставить запорную арматуру и отсекающие задвижки у входов в дом и источника тепла.

Тепловая нагрузка (кВт)	Рекомендуемый условный диаметр
до 15	DN20—25
15—35	DN25—40
35—70	DN40—65

Длинная трасса, более 150 м (удалённый источник)

• Схема: предизолированные секции с металлическим или полиэтиленовым внешним покровом, применение компенсаторов и монтажных колодцев. Возможен вариант в защитной гильзе при пересечениях дорог и при высокой нагрузке — групповые трассы в инженерных каналах.
• Требования: проект гидравлического расчёта, учёт потерь на трение, повышение диаметра и установка промежуточных насосных станций по необходимости.
• Особенности: согласования с дорожными службами при пересечении дорог, защита от механических повреждений и ветровой нагрузки на наружный экран.

Примеры типовых проектов (ориентировочные):

• Проект A — коттедж 100 м2, нагрузка 12 кВт, расстояние 25 м: предизолированная трасса DN25, глубина 0,8 м, примерная стоимость 150—300 тыс. руб.
• Проект B — коттедж 200 m2, нагрузка 25 кВт, расстояние 80 m: предизолированная двухтрубная трасса DN40, насосная группа, смотровая шахта, стоимость 400—700 тыс. руб.
• Проект C — коттеджный комплекс, нагрузка 50 кВт, расстояние 200 m: секционная предизолированная магистраль DN65, промежуточная насосная, компенсаторы и колодцы, стоимость 1—2 млн руб.

В проекте обязательно предусмотреть: гидравлический расчёт, тепло гидравлическую балансировку, запорную арматуру у вводов, схему защиты от замерзания и доступ для обслуживания.

Выбор поставщика, сертификация и гарантийное обслуживание

При выборе поставщика ориентируйтесь на документальное подтверждение соответствия продукции требованиям рынка и на способность подрядчика обеспечить полный цикл поставки и сервиса. Для утеплённых трубопроводов ключевые документы и критерии:

Документ / параметр	Где смотреть / требование	Зачем это важно
Декларация или сертификат соответствия ТР ЕАЭС (или национальный сертификат)	Поставщик, сопроводительные документы на партию	Подтверждает соответствие материалов и изделий нормативным требованиям
Паспорт качества и протоколы испытаний (прочность, теплопроводность, адгезия изоляции)	Партия, завод-изготовитель	Позволяет сверить заявленные характеристики с фактическими
Технические условия (ТУ) и монтажная документация	Техническое предложение	Необходимы для корректного монтажа и приёмки работ
Сертификат ISO 9001 или иная система менеджмента качества	Информация производителя	Оценка системности производства и контроля качества
Пожарные и экологические характеристики (группа горючести, токсичность)	Паспорт материала, протоколы испытаний	Определяют возможность применения в конкретных условиях

Проверяйте реальные объекты и отзывы: запросите список выполненных проектов и контакты заказчиков для проверки качества монтажа и послегарантийного обслуживания. Уточняйте наличие фирменных комплектующих (муфты, компенсаторы) и их сертификацию. Если рассматриваете изделия марки Флексален, требуйте заявленные сертификаты и протоколы испытаний на конкретные типоразмеры и исполнения, так как характеристики могут отличаться между сериями.

Гарантия действует при соблюдении условий хранения и монтажа, указанных в техдокументации. Отсутствие монтажной записи или нарушение правил установки часто является основанием для отказа в гарантийном ремонте.

При заключении договора оговаривайте: срок гарантии, состав гарантийных обязательств (коррозия, герметичность изоляции, адгезия), порядок претензий, сроки реагирования сервиса и наличие запасных частей. Требуйте акт приёмки с перечнем проверенных параметров и протокол опрессовки.

Чек‑лист перед покупкой и организацией работ по теплотрассе

1. Проект и расчёты: наличие проектной документации с теплотехническим расчётом теплопотерь, подбором диаметров и расчётом гидравлики.
2. Нормативные согласования: разрешения на земляные работы, согласование пересечений с коммуникациями, при необходимости согласование с теплоснабжающей организацией.
3. Выбор материалов: удостовериться в наличии паспортов и протоколов на трубы, изоляцию и наружную оболочку; проверить температурный диапазон и сопротивление теплопередаче.
4. Логистика и приёмка: условия транспортировки, упаковки и хранения на объекте; место для осмотра и маркировки партий при приёмке.
5. Подготовка трассы: геодезия, определение глубины закладки (с учётом глубины промерзания), подъезд техники, организация стоков воды и отсыпки песком/песчано-гравийной подушки.
6. Кадры и оборудование: наличие квалифицированных монтажников, сварочного/стыкового оборудования, инструмента для термоусадки и герметизации швов.
7. Контроль качества на месте: план неразрушающих и гидравлических испытаний, контроль толщины изоляции и герметичности соединений; назначьте ответственных лиц и фиксируйте результаты в протоколах.
8. План работ и график: чёткий график поставок, монтажа, испытаний и приёмки; резерв времени на непредвиденные работы.
9. Документы при приёмке: паспорта на изделия, сертификаты, протокол опрессовки, акт приёмки-передачи, инструкция по эксплуатации и гарантийные талоны.
10. Резервные материалы и комплектующие: муфты, компенсаторы, заглушки, герметик — минимум на повреждения при монтаже и на первые ремонты.

Часто задаваемые вопросы по теплотрассам для дома

• Какой срок службы у утеплённых трубопроводов?Типичный эксплуатационный срок зависит от материалов: у полиэтиленовой или стальной внутренней трубы в сочетании с пенополиуретановой изоляцией и полиэтиленовой оболочкой он обычно составляет 25—50 лет при соблюдении правил монтажа и эксплуатации. Конкретные цифры смотрите в паспорте производителя.
• Чем отличается Флексален-1000+ от других серий (например, Флексален)?Различия касаются конструкции оболочки, толщины изоляции и допустимых рабочих температур. Для Флексален-1000+ запросите техническое описание и протоколы испытаний на требуемые диаметры: это позволит проверить теплопотери, механическую прочность и устойчивость к осевым нагрузкам.
• Можно ли прокладывать теплотрассу без траншеи (горизонтально-направленное бурение)?Да, возможны бестраншейные методы, но требуется проверка на применимость: диаметр и длина блока, грунтовые условия, наличие коммуникаций. Для бестраншейной прокладки предпочтительны изделия в целиковой оболочке с минимальным риском повреждения изоляции при протяжке.
• Какие испытания обязательны перед вводом в эксплуатацию?Гидравлическое опрессовывание для проверки герметичности, контроль температуры и состояния изоляции, проверка сварных или стыковых соединений. Результаты фиксируются в протоколах, которые требуются для приёмки.
• Как убедиться, что гарантия будет действовать?Соблюдайте условия производителя по хранению и монтажу, используйте рекомендованные комплектующие и оформляйте приёмку с протоколами испытаний. Наличие официального договора и актов приёмки-передачи — обязательное условие при предъявлении претензии.
• Нужна ли дополнительная защита при прокладке в агрессивных грунтах?Да. В агрессивных или солёных грунтах рекомендована внешняя защитная оболочка и/или антикоррозионное покрытие внутренней трубы. Решение базируется на результатах геологических изысканий и протоколах испытаний на коррозионную стойкость.
• Каковы основные факторы, влияющие на стоимость проекта?Длина трассы, диаметр и материал трубы, требуемая толщина изоляции, условия прокладки (траншея/бестраншейная), необходимость специальных компенсаторов и защитных конструкций, логистика и доступ на участок.
• Можно ли восстановить изоляцию на месте при повреждении?Возможна локальная реставрация: снятие повреждённого участка, ремонт внутренней трубы и восстановление изоляции с применением соответствующих материалов и технологий. Такие работы должны проводиться по регламенту производителя, чтобы сохранить эксплуатационные характеристики.
