Многотрубная теплотрасса марки Флексален-1000+ предназначена для компактной прокладки нескольких контуров теплоснабжения и водоснабжения в одной оболочке: отопление (подача/обратка), ГВС (подача/рециркуляция), ХВС или контур охлаждения. Решение ориентировано на минимизацию земляных работ, сокращение количества стыков и ускорение монтажа при сохранении низких теплопотерь и стабильных гидравлических параметров.

Многотрубная теплотрасса марки Флексален-1000+: назначение и ключевые преимущества

Система применима для распределительных и уличных сетей в частной, муниципальной и промышленной инфраструктуре, а также для внутрискладских и кампусных сетей. Флексален-1000+ обеспечивает совместную прокладку от 2 до 6 линий в одной трассе с единым защитным контуром и согласованной теплоизоляцией.

• Оптимизация траншеи: одна выемка грунта вместо нескольких параллельных линий.
• Сокращение стыков: поставка в бухтах снижает число соединений и риски утечек.
• Теплосбережение: закрытоячеистая изоляция и минимальные мостики холода.
• Коррозионная стойкость: полимерные материалы не подвержены электрохимической коррозии.
• Монтажная гибкость: малые радиусы изгиба, обход препятствий без компенсаторов и колодцев.
• Широкая совместимость: типовые фитинги и арматура, интеграция с существующими узлами.
• Экономика проекта: меньше земляных работ, быстрые сроки, сниженные эксплуатационные потери.

Одна трасса — несколько сред: отопление, ГВС (подача/рециркуляция), ХВС или охлаждение в едином защитном кожухе.

Конструкция системы Флексален-1000+: слои, материалы и узлы

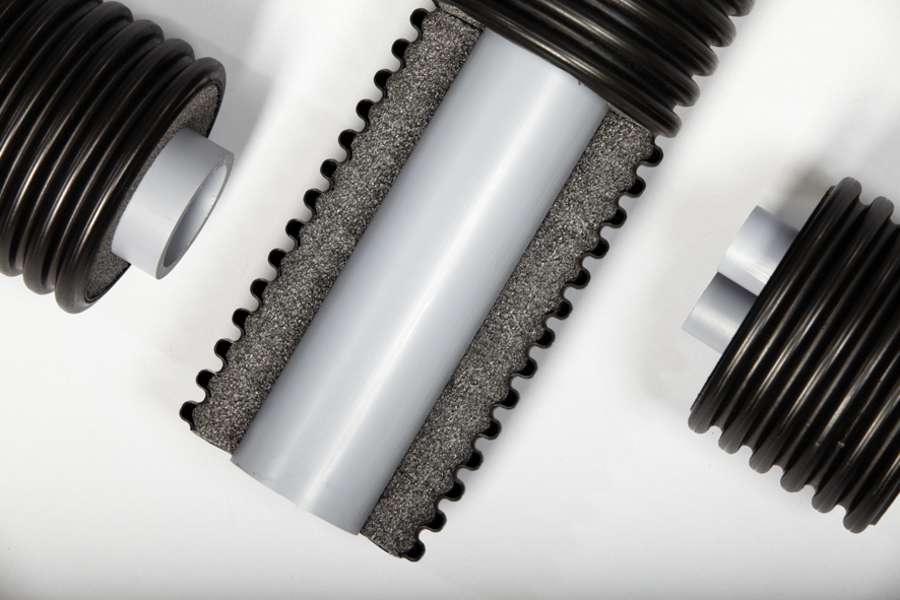

Конструкция представляет собой пакет из несущих труб (PB-1 или PE-Xa) с индивидуальной теплоизоляцией, объединённых в общий многотрубный модуль с внешней защитной оболочкой из износостойкого полиэтилена. Внутренние распорные элементы фиксируют геометрию пакета, исключая касание труб и локальные мостики холода. Соединение выполняется через сварные или прессовые фитинги с последующей герметизацией узла теплоизоляционными кожухами и наружными муфтами.

Элемент	Материал/исполнение	Функция
Несущая труба	PB-1 или PE-Xa	Транспорт теплоносителя/воды, термо- и циклическая стойкость
Теплоизоляция	Закрытоячеистая полиолефиновая изоляция	Снижение теплопотерь, влагостойкость
Распорные вкладыши	Полимерные вставки	Фиксация межтрубных расстояний, устойчивость формы
Наружная оболочка	Гофрированный ПЭ высокой плотности	Защита от влаги, ударов и нагрузок грунта
Соединительные узлы	Сварные/пресс-фитинги, теплоизоляционные кожухи	Герметичность линии и непрерывность теплоизоляции

Компоновка многотрубного модуля подбирается под задачу: 2—6 линий, согласованные диаметры и толщина изоляции с учётом температур носителей и допустимых теплопотерь.

Несущие трубы и материалы: PB-1/PE-Xa, диапазоны диаметров

В качестве несущих труб применяются PB-1 (полибутен-1) и PE-Xa (сшитый полиэтилен). PB-1 обеспечивает высокую долговременную прочность при температурных циклах, низкую шероховатость и устойчивость к отложению накипи. PE-Xa востребован для ГВС и ХВС благодаря стабильности размеров и надежности соединений пресс-фитингами. Линейка перекрывает малые и средние диаметры для распределительных сетей: как правило, от 20 до 110 мм для многотрубных конфигураций, с возможностью применения крупных диаметров в отдельных контурах. Доступны несколько рядов по давлению (например, PN6—PN16) в зависимости от температуры и требуемого напора. Выбор материала и диаметра выполняется по расчету нагрузок, скоростей и потерь напора в конкретной трассе.

Теплоизоляция и защитная оболочка: стойкость к влаге и механике

Теплоизоляционный слой выполнен из закрытоячеистого полиолефинового материала с низким водопоглощением и отсутствием капиллярного подсоса. Это обеспечивает стабильные теплопотери в течение всего срока службы и устойчивость к переувлажнению грунтом. Наружная оболочка из гофрированного ПЭ-HD защищает пакет от ударов, точечных нагрузок и абразивного воздействия грунта, сохраняет гибкость при отрицательных температурах и устойчива к ультрафиолету на период складирования/монтажа. Конструкция муфт и торцевых герметизаторов исключает проникновение влаги в зону стыка и предотвращает подсос воды вдоль изоляции. В результате трасса сохраняет расчетные тепловые характеристики и работоспособность при подземной бесканальной и надземной прокладке.

Фитинги, ответвители и запорная арматура

Соединительная программа для многотрубных линий основана на электросварных муфтах и тройниках из PB/PE, а также переходных узлах на резьбу и фланец. Для разборных соединений у оборудования применяются накидные гайки и фланцевые пары с изоляционными прокладками.

• Электросварные муфты/тройники: монолитный стык, встроенная спираль, протоколируемая сварка.
• Ответвители: электросварные седёлки и предизолированные тройники под углы 90°/45°.
• Переходы: PB/PE — латунь/бронза (резьба), сталь (фланец), нержавеющая сталь для ГВС.
• Запорная арматура: предизолированные шаровые краны полного прохода; для больших диаметров — фланцевые исполнения с удлинёнными штоками.
• Контроль: визуальные индикаторы сварки, маркировка номера стыка, аттестация сварочного аппарата.

Опции: сигнальные кабели, греющие нити, маркировка

• Сигнальные кабели: трассоискатели (контурный провод), линии телеметрии датчиков, при необходимости — цепи контроля увлажнения в узлах/колодцах.
• Греющие нити: саморегулирующиеся 10—30 Вт/м для защиты ХВС/Дренажа и поддержания ГВС; питание 230 В, терморегулятор/датчики температуры в составе шкафа.
• Маркировка: цветовые полосы на оболочке по среде, продольная печать метража и партии, бирки с направлением потока и номером контура у вводов и камер.
• Интеграция: выводы кабелей/нитей в герметичных боксах, предизолированные вводы под кабельные сальники.

Технические характеристики: давление, температура, теплопотери, гибкость

Показатели зависят от материала несущих труб (PB-1/PE-Xa), SDR и конфигурации многотрубного модуля. Ниже — типовые диапазоны для предизолированных полимерных решений, применимых к многотрубной теплотрассе.

Параметр	Ориентировочные значения	Примечание
Рабочее давление	PN6—PN10	По SDR и температуре среды
Рабочая температура	до 80—90 °C	ГВС/отопление; выбор PN с запасом
Кратковременный пик	до 95—100 °C	Аварийные режимы и дезинфекция
Теплопроводность изоляции λ	≈0,038—0,042 Вт/(м·К)	Закрытоячеистая полиолефиновая изоляция
Линейное расширение α	0,13—0,20 мм/(м·К)	PB-1 ближе к нижней границе
Мин. радиус изгиба	7—15 × D	Зависит от температуры монтажа
Удельные теплопотери	8—25 Вт/м при ΔT = 50 К	По диаметру/толщине изоляции

Точные значения и допуски берутся из паспорта конкретной линии и таблиц производителя на выбранные диаметры и толщины изоляции.

Рабочие режимы: длительные и кратковременные нагрузки

Длительная эксплуатация рассчитывается по классам температуры для отопления/ГВС: непрерывно до 80—90 °C при соответствующем PN и SDR. Допустимы кратковременные пики до 95—100 °C (например, термодезинфекция), с ограничением времени по паспорту. Испытательное давление — как правило 1,3—1,5 рабочего. Допускаются антифризы (пропиленгликоль/этиленгликоль) с концентрацией по таблицам совместимости. Гидроудары нивелируются выбором арматуры с плавной характеристикой и соблюдением скоростей закрытия; расчетная надбавка к давлению закладывается при подборе PN.

Теплопотери и расчетные длины без компенсаторов

Удельные теплопотери определяются по таблицам производителя: для малых диаметров и увеличенной изоляции значения при ΔT = 50 К составляют порядка 8—15 Вт/м, для больших диаметров — 15—25 Вт/м. Многотрубная компоновка снижает суммарные потери на контур за счет общей оболочки и уменьшенной площади теплообмена — типично на 10—20% относительно отдельных линий. Полимерные трубопроводы укладываются без осевых компенсаторов на значительные длины (50—150 м) за счет гибкости и «змейков»; фиксированные точки и направляющие опоры размещают у вводов и поворотов. Для точной оценки применяют расчеты температурных удлинений и схемы анкеровки.

Минимальные радиусы изгиба и монтажная гибкость

Гибкость многотрубных линий Флексален-1000+ позволяет обходить препятствия без фасонных частей, однако радиусы изгиба ограничены наружным диаметром оболочки и температурой монтажа. Для безопасного проектирования используйте правило кратности к Dвнеш.

Условие	Рекомендуемый минимальный радиус Rmin	Примечание
Монтаж при t оболочки ≥ +15 °C	≈ 8—10 × Dвнеш	Допускается «холодный» изгиб без нагрева
Монтаж при низких температурах (ниже +5 °C)	≈ 10—12 × Dвнеш	Снизить овальность, исключить надлом гофры
Зоны рядом с фитингами и муфтами	≥ 15 × Dвнеш	Не изгибать в пределах 10×D от конца муфты

Пример: для многотрубной линии с наружным диаметром оболочки 200 мм ориентируйтесь на Rmin ≈ 1,6—2,0 м при тёплой оболочке и ≈ 2,0—2,4 м при холодном монтаже.

• Изгиб выполняйте в одной плоскости, без кручения пучка; не применяйте рычажное «переламывание».
• При необходимости допускается мягкий прогрев зоны изгиба тёплым воздухом (не открытым пламенем).
• Фиксируйте дугу изгиба временными стяжками/анкерами до засыпки, контролируйте овальность.
• Соблюдайте паспортные Rmin для конкретной конфигурации (число и диаметры внутренних труб).

Конфигурации многотрубной линии: 2—6 труб под разные задачи

Пучки Флексален-1000+ формируются из 2—6 несущих труб в общей теплоизоляции. Количество и диаметры выбирают по функциям сети, графикам температур, потребностям в ГВС и числу подключаемых зданий. Рост количества труб уменьшает число траншей и муфт, но повышает тепловое взаимодействие контуров и требования к балансировке.

• 2 трубы — классическая подача/обратка отопления.
• 3 трубы — две линии отопления плюс отдельный малый контур (чаще рециркуляция ГВС).
• 4 трубы — отопление (подача/обратка) + ГВС (подача/рециркуляция).
• 5 труб — к 4-трубной схеме добавляется сервисная линия (подпитка, байпас, технологическая вода) или низкотемпературный контур.

При выборе учитывайте:

• Гидравлику: суммарные расходы, допустимые скорости и падения напора по каждому контуру.
• Тепловое влияние: размещайте «горячие» пары диагонально, рассчитывайте подогрев рециркуляции.
• Монтаж: чем больше труб и выше диаметр, тем больше Dвнеш пучка и Rmin; длины бухт для многотрубных конфигураций обычно меньше.
• Эксплуатацию: доступ к арматуре и ответвлениям, узлы ввода и разделение систем по зданиям.

Двухтрубные магистрали для отопления

Двухтрубная конфигурация закрывает подачу и обратку отопления для радиаторных и низкотемпературных систем. Применяется для уличных распределительных сетей и вводов к одиночным зданиям.

• Температурные графики: 95/70, 90/70, 80/60 °C (по проекту и классу материала PB-1/PE-Xa).
• Типовые расходы: расчёт по тепловой нагрузке здания/квартала; скорости 0,6—1,5 м/с.
• Преимущества: минимальная ширина траншеи, длинные отрезки из бухт с малым числом стыков.
• Особенности: предусмотреть балансировку по ответвлениям, компенсацию температурных удлинений поворотами трассы.

Трехтрубные решения: отопление + рециркуляция ГВС

В пучок добавляют третью трубу малого диаметра для обратной линии рециркуляции ГВС при локальном приготовлении горячей воды в зданиях (через ИТП от магистрали отопления). Такой вариант упрощает возврат рециркуляционных потоков в источник тепла без второй траншеи.

• Состав: подача/обратка отопления + рециркуляция ГВС (обычно DN20—32).
• Гидравлика ГВС: обязательны балансировочные клапаны по стоякам и ограничение скоростей для снижения шума/эрозии.
• Теплотехника: просчёт подогрева рециркуляции от соседних горячих линий; при необходимости — термоизоляционные прокладки внутри пучка.
• Ограничения: трассовая схема и температура теплоносителя должны обеспечивать стабильную работу ИТП и комфортные температуры ГВС.

Четырех- и пятитрубные схемы: ГВС подача/рециркуляция + отопление

Четырёхтрубная линия объединяет магистраль отопления (подача/обратка) и контур ГВС (подача/рециркуляция) в одном пучке. Пятитрубная добавляет сервисную или низкотемпературную линию для отдельного технологического потребителя или подпитки.

• Состав 4Т: отопление (2 трубы) + ГВС (2 трубы). Состав 5Т: 4Т + дополнительный контур (например, подпитка системы или контур вентиляционных калориферов).
• Диаметры: отопление подбирается по нагрузке здания/квартала; ГВС — по расходам и допустимому перепаду температур, рециркуляция чаще на 1—2 типоразмера меньше подачи.
• Проектные нюансы: раздельная балансировка отопления и ГВС, проверка теплового влияния между контурами, контроль температур холодной рециркуляции в «летнем» режиме.
• Монтаж: увеличенный Dвнеш пучка требует больших радиусов изгиба и аккуратной укладки на поворотах; предусмотреть удобные точки для врезок и обслуживания арматуры.

Шеститрубные и комбинированные: отопление, охлаждение, ХВС

Шеститрубные линии объединяют в одном кожухе отопление (подача/обратка), охлаждение (подача/обратка) и холодное водоснабжение. Возможны комбинированные конфигурации: 2+2+2 (отопление/охлаждение/ХВС), 2+2+1 (с резервной или технологической линией), различие диаметров по каждому контуру. Для холодных линий предусматривают пароизоляцию и разнесение труб внутри оболочки, чтобы исключить конденсат и снизить тепловое перетекание от горячих контуров. Решение применимо для комплексов с круглогодичным теплохладоснабжением и централизованным ХВС. При длительных участках с высокой разницей температур целесообразно рассмотреть два отдельных кожуха. Для питьевой воды обязательны гигиенические сертификаты, раздельная арматура и регламент пусковой промывки.

Области применения: отопление, ГВС и холодное водоснабжение

Многотрубные линии используют для распределения теплоносителя отопления, ГВС с рециркуляцией, сетей охлаждения (чиллер—фанкойлы) и магистралей ХВС. Формат подходит для участков, где важно сократить земляные работы, минимизировать число стыков и ускорить ввод. Прокладка возможна бесканально в траншее и надземно на опорах при обеспечении защиты от УФ и механики.

• Локальные котельные и ИТП: подвод тепла/ГВС к группам зданий одной трассой.
• Чиллерные контуры: совместная прокладка охлаждения и отопления для межсезонной гибкости.
• Хозяйственно-питьевое ХВС: транспорт в общей оболочке при соблюдении санитарных требований.
• Объекты с ограниченными коридорами коммуникаций и плотной застройкой.

При совмещении горячих и холодных контуров заранее оценивайте тепловое перетекание и необходимость пароизоляции холодных линий.

Частный сектор и коттеджные поселки

Практичное применение — разводка от квартальной котельной/ИТП к домам: отопление и ГВС (с рециркуляцией) в одном кожухе, при необходимости добавление ХВС. Длины поставки в бухтах позволяют проходить участок до домовладения без промежуточных стыков. Это снижает объем раскопок, сроки и риски протечек. Важны правильный выбор диаметров по теплопотерям улицы, учет радиусов изгиба у поворотов и вводов, а также санитарная раздельность арматуры для ГВС и ХВС. На вводах целесообразны готовые узлы с запорной арматурой и сливом.

Муниципальная инфраструктура и соцобъекты

Школы, детские сады, ФАПы, административные здания получают отопление, ГВС и иногда контур охлаждения из одного коридора коммуникаций. Многотрубная линия уменьшает число пересечений с дорогами и сетями, упрощает обход зеленых зон и ускоряет восстановление благоустройства. На этапе проектирования учитывают графики теплопотребления, санитарные требования к ГВС/ХВС и возможность поэтапного ввода корпусов. Для контроля целесообразны сигнальные кабели и контрольные муфты на стыках.

Коммерческие и промышленные площадки

Торговые центры, склады, дата- и технопарки используют многотрубные трассы для одновременного подвода отопления, контуров охлаждения от чиллера и ХВС к узлам водоподготовки. В пищевой и фарм-отрасли важна гигиеническая пригодность материалов и возможность регулярной промывки контуров ГВС/ХВС. В промышленных схемах востребованы шеститрубные решения: пара отопления, пара охлаждения, отдельные линии ХВС/техводы. На этапе ТЭО проверяют температурные удлинения, минимальные радиусы изгиба при вводах в цеха и запас по напору насосов с учетом суммарной трассы и арматуры.

Реконструкция устаревших теплотрасс

Для замены изношенных линий применяется поэтапная схема с сохранением теплоснабжения потребителей: временные перемычки, ночные переключения, укладка параллельной линии с последующей врезкой. При наличии каналов их используют как футляры либо переходят на бесканальную прокладку. Многотрубная теплотрасса позволяет объединить контуры (отопление, ГВС, рециркуляция) в одну траншею и сократить объем земляных работ. Число стыков снижается за счет поставки из бухт; переходы на существующую сталь выполняют через сертифицированные адаптеры. Обязательны шурфы, обследование грунтов и гидроиспытания каждого пускового участка.

Проектирование и подбор Флексален-1000+: гидравлика и трассирование

Проект строится от требуемых нагрузок и температурных графиков с последующей гидравликой и трассированием. Для Флексален-1000+ дополнительно проверяют соответствие классу давления при расчетной температуре, минимальные радиусы изгиба и допустимые монтажные длины из бухт.

• Нагрузки: отопление, ГВС (в т. ч. рециркуляция), охлаждение (при наличии), коэффициенты одновременности.
• Гидравлика: расчет расходов, подбор диаметров, контроль скоростей и потерь напора, оценка гидроударов.
• Конфигурация: число труб (2—6), распределение контуров в одной оболочке.
• Трасса: подземная бесканальная либо надземная с опорами, узлы ввода, компенсация температурных удлинений.
• Сопряжение: переходы на существующие сети, запорная арматура, дренажи и воздухоотводы.
• Документация: спецификация Флексален-1000+, паспорта, инструкции по монтажу и испытаниям.

На стадии проекта фиксируйте длины бухт и места соединений: это снижает количество стыков и упрощает поэтапное переключение при реконструкции.

Сбор исходных данных и расчет нагрузок

• Тепловые нагрузки по зданиям/узлам: отопление, вентиляция, ГВС, возможное охлаждение.
• Температурные графики подачи/обратки, требуемые температуры в точках потребления.
• Длины участков, перепады отметок, доступные коридоры, ограничения по застройке и подземным коммуникациям.
• Категория надежности, схема резервирования, допустимые остановы при переключениях.
• Грунты, уровень грунтовых вод, глубина промерзания, зонирование по нагрузкам транспорта.
• Расчет расходов: G по каждому контуру исходя из тепловой мощности и Δt; суммирование с учетом одновременности.
• Исходное давление на источнике/вводе и допустимые потери по участкам.

Выбор диаметров, скоростей и напоров

Диаметр подбирают по расчетному расходу с контролем скорости и удельных потерь напора. Для Флексален-1000+ проверяют класс давления при расчетной температуре по паспортным кривым и запас по гидроударам.

Контур	Рекомендуемая скорость, м/с	Ориентир по потерям, Па/м
Отопление (магистрали)	0,6—1,2	100—300
ГВС рециркуляция	0,2—0,6	50—200
Охлаждение	0,8—1,5	100—300

• Проверка кавитационного запаса и характеристик насосов.
• Ограничение скоростей в узких местах (арматура, фитинги) для снижения шума и износа.
• Учет температурного влияния на прочность: выбор класса давления с коэффициентом на температуру.

Трассирование: бесканальная подземная и надземная прокладка

Бесканальная подземная:

• Глубина заложения — по местным нормам, с учетом промерзания, нагрузок и пересечений.
• Маршрут с минимальным числом поворотов; радиусы изгиба — не меньше паспортных.
• Размещение соединений в доступных местах; предупреждающая лента и сигнальные кабели при необходимости.
• Защита на переходах дорог (футляры, ГНБ), водоотвод в понижениях.

Надземная:

• Опоры с расчетным шагом и фиксированными/скользящими точками для восприятия удлинений.
• Компенсация температурных деформаций за счет естественной гибкости трассы и поворотных участков.
• Меры защиты от УФ и механических воздействий согласно паспорту Флексален-1000+.
• Проходы через стены/фундаменты — в гильзах с герметизацией.

Узлы ввода и распределение по зданию

Узел ввода формируют на переходе от наружной многотрубной линии к внутренним системам отопления, ГВС и ХВС. Прокладка через фундамент выполняется в гильзе с эластомерной гермоманжетой; канал заполняется негорючей пеной или раствором для исключения мостиков холода и влаги. На каждой несущей трубе устанавливаются запорные клапаны и приборы контроля (манометры, термометры), далее — коллекторы/узлы смешения по схеме объекта. Переход PB‑1/PE‑Xa на сталь выполняют через сертифицированные резьбовые или фланцевые адаптеры. Температурные деформации компенсируют гибкостью подводки либо петлей до ввода. Пространство ввода теплоизолируют и обеспечивают дренаж.

Монтаж многотрубной теплотрассы: технология и контроль качества

Технологическая последовательность включает подготовку трассы, раскатку бухт, стыковку, испытания, утепление соединений и засыпку с оформлением исполнительной документации. Контроль качества ведут на каждом этапе с фиксацией паспортов труб, муфт и результатов испытаний.

• Входной контроль: целостность оболочки, заглушки на концах, маркировка, сертификаты.
• Организация работ: раскатка на роликах, исключение перегибов; хранение на подкладках.
• Минимизация стыков: прокладка целыми отрезками из бухт, унификация фитингов.
• Охрана труда и климат: монтаж соединений в тенте при осадках/низких температурах.
• Фотофиксация и привязка: глубина, расстояния, узлы ответвлений, предупреждающая лента.

Этап	Контроль
Стыковка труб	Чистота, подготовка поверхности, параметры сварки/обжима, охлаждение
Испытания	Давление и выдержка, отсутствие утечек, акты
Засыпка	Фракция и толщина подсыпки, послойное уплотнение, отметки глубины

Соблюдение минимальных радиусов изгиба и запрет на точечные нагрузки на оболочку — ключевые условия, чтобы многотрубная теплотрасса сохранила расчетные характеристики.

Подготовка траншеи, основания и дренажа

• Ширина траншеи: наружный диаметр жгута + 200—300 мм для укладки и уплотнения.
• Глубина: ниже отметки промерзания с запасом; минимальная засыпка над оболочкой — 0,6—1,0 м (по проекту).
• Основание: песчаная подсыпка 100—150 мм, фракция 0—5 мм, без камней и строительного мусора.
• Дренаж: уклон 0,5—1,0% к приямкам/колодцам; при влажных грунтах — геотекстиль ≥200 г/м² и перфорированный дренаж.
• Боковое и верхнее засыпание: послойно 150—200 мм с уплотнением до проектной плотности, без крупных включений.
• Защита: сигнальная лента на 300—400 мм выше верха оболочки; при пучинистых грунтах — дополнительные меры дренирования.

Соединение труб и герметизация стыков

Несущие трубы PB‑1/PE‑Xa соединяют электросварными муфтами или механическими фитингами, применяя комплектующие, совместимые с Флексален. Поверхности очищают и снимают окисленный слой скребком; трубу центрируют и фиксируют. Параметры сварки задают по паспорту муфты (штрих‑код/сканер), выдерживают полный цикл охлаждения. Механические соединения обжимают с контролем крутящего момента.

• Ответвления выполняют седёлками/тройниками системы с соблюдением глубины ввода.
• Теплоизоляцию стыка восстанавливают комплектом: кожух, заливочная пена/вспененный модуль, термоусаживаемые манжеты.
• Наружную оболочку герметизируют, обеспечивая непрерывность влагобарьерного слоя.
• Монтаж ведут в сухих условиях; при осадках — под тентом с подогревом зоны стыка.

Гидроиспытания, теплоизоляция соединений, пусконаладка

Перед засыпкой линию промывают, удаляют воздух и проводят гидроиспытание давлением 1,3—1,5 от рабочего с выдержкой 30—60 минут. Критерии: отсутствие падения давления и признаков увлажнения/»пота» на стыках. По результатам оформляют акт. Затем восстанавливают теплоизоляцию соединений и сплошную герметичную оболочку согласно монтажному комплекту и выдерживают время полимеризации.

Пусконаладка включает заполнение подготовленной водой, дегазацию, постепенный вывод на температурный режим (ступенчато), проверку функционирования запорной и балансировочной арматуры, настройку рециркуляции ГВС, фиксацию базовых параметров (давление, расход, ΔT). При наличии сигнальных кабелей выполняют их прозвон и привязку. Допускается окончательная засыпка после подтверждения стабильности испытательных параметров.

Типовые ошибки и как их избежать

Ошибка	Как избежать
Отсутствие песчаной подушки и дренажа	Устройство выровненного основания 10—15 см из песка, уклон к дренажу
Перегибы ниже минимального радиуса	Соблюдать радиусы по паспорту, гнуть без рывков и при допустимой температуре
Укладка в натяг	Свободная укладка с запасом длины, без фиксации, мешающей температурным удлинениям
Повреждение оболочки при засыпке	Засыпка просеянным материалом, запрет на щебень/бут в зоне 20—30 см вокруг трассы
Некорректная сборка стыков и изоляционных муфт	Применять совместимые фитинги, соблюдать температурно-временные режимы и инструкции
Пропуск гидроиспытаний	Проводить испытания давлением и временем по проекту до обратной засыпки
Работа при недопустимо низкой температуре	Монтаж в рекомендуемом диапазоне или предварительный прогрев бухт
Смешение материалов (PB, PE-Xa) без переходных элементов	Использовать заводские переходы и одобренные соединительные технологии
Игнорирование сигнальных кабелей/ленты	Прокладывать трассировочную ленту/кабель, вести исполнительную схему

Нельзя укладывать многотрубную линию в натяг: температурные удлинения должны отрабатываться свободно трассой.

Долговечность, эксплуатация и ремонтопригодность

Срок службы многотрубной линии на базе полимерных несущих труб (PB-1, PE-Xa) обеспечивается устойчивостью к термоусталости, низкой водопоглощаемостью теплоизоляции и механической прочностью наружной оболочки. Эксплуатационная надежность зависит от корректного проектирования режимов давления/температуры, качественного монтажа и защиты от влаги в зоне соединений. Ремонтопригодность достигается модульностью: секционная замена, установка ответвителей, восстановление теплоизоляции штатными комплектами. Для поддержания ресурса важны регламенты контроля: наблюдение за давлением и температурой, осмотры узлов ввода, проверка электронагревов и сигнальных цепей. При отклонениях применяются локальные ремонты с последующими испытаниями. Для сетей Флексален-1000+ уместно документировать все вмешательства, фиксировать длины вставок и типы муфт — это ускоряет дальнейшую диагностику и снабжение.

Расчетный срок службы и гарантии

Расчетный ресурс полимерных несущих труб при соблюдении проектных режимов обычно составляет 30—50 лет, подтверждается методиками долговечности (например, по ISO 9080) и классами применения для PB/PE-Xa. Фактический срок определяется температурно-давленостным профилем, качеством монтажа и коррозионно-влажностной обстановкой в грунте. Гарантийные обязательства производителя и поставщика зависят от комплектации (труба, фитинги, изоляционные комплекты) и условий монтажа/испытаний, указанных в паспортах. Для сохранения гарантии необходимы акты входного контроля, протоколы гидроиспытаний и исполнительная схема трассы.

Плановое обслуживание и мониторинг

• Ежесезонный контроль давления, температуры подающей/обратной линий, дельты T.
• Осмотр узлов ввода, камер, изоляционных муфт на предмет влаги и механических повреждений.
• Проверка работоспособности сигнального кабеля/датчиков утечки (если предусмотрены).
• Тестирование электрических греющих нитей: измерение сопротивления и изоляции.
• Термографическая съемка над трассой в пиковые режимы для поиска аномалий теплопотерь.
• Ведение журнала эксплуатации: события, параметры, вмешательства и замены.

Локальные ремонты и врезки в действующие линии

Алгоритм локального ремонта: раскрытие трассы с обеспечением дренажа, очистка и сушка зоны, вырезка дефектного участка, подготовка кромок, установка совместимых фитингов (термоплавление/электросварные муфты или пресс-системы по материалу трубы), восстановление оболочки и теплоизоляции штатными кожухами и изоляционными вставками, герметизация концов и, при наличии, восстановление сигнального кабеля. Далее — гидроиспытание и тепловой прогон. Врезки выполняют через заводские седелки/тройники; врезка под давлением допускается только технологиями, одобренными производителем, при сниженных режимах и с контролем чистоты полости.

Соответствие стандартам и сертификация

Материалы несущих труб обычно соответствуют профильным стандартам (ISO 15876 для PB, ISO 15875 для PE-Xa). Для предизолированных гибких систем применимы требования EN 15632 (части 1—4) по конструкции, испытаниям и методам контроля. Проектирование и испытания теплотрасс выполняются с учетом СП 124.13330 (тепловые сети) и регламентов пусконаладки. Для линий ГВС/питьевой воды необходимы документы о гигиенической безопасности (Свидетельство о госрегистрации, протоколы миграции веществ). Электрообогрев и сигнальные цепи подтверждаются декларациями соответствия ЕАЭС по профилю изделия. Исполнительная документация должна содержать свидетельства на все примененные узлы.

Экономика: стоимость владения и энергоэффективность

Совокупная стоимость владения для многотрубной линии Флексален-1000+ складывается из капитальных затрат (материалы, монтаж, земляные работы) и эксплуатационных расходов (теплопотери, обслуживание, риски простоев). Гибкость труб, поставка в бухтах и малая масса сокращают объем раскопок, количество стыков и время на подготовку площадки. Отсутствие коррозии снижает долгосрочные риски и затраты на защитные мероприятия. В многотрубной компоновке уменьшается ширина траншеи и число параллельных веток, что упрощает логистику и ускоряет ввод.

Энергоэффективность определяется теплопотерями по трассе и в узлах. На результат влияют класс изоляции, режимы (температура/график), длина, глубина заложения и теплопроводность грунта. Для оценки применяют расчетные таблицы производителя и одинаковые допущения для сравниваемых альтернатив. Итоговый экономический эффект проявляется в меньших сроках реализации, снижении операционных расходов и меньшем объеме регламентных работ.

Смета: материалы, монтаж, земляные работы

• Материалы: многотрубные секции Флексален-1000+, электросварные фитинги/муфты, запорная арматура, переходы, изоляция стыков, элементы ввода. За счет поставки в бухтах уменьшается число соединений и запасных позиций.
• Монтаж: без сварки стали и антикоррозионной защиты; соединения выполняются электромуфтами с контролем параметров. Сокращаются трудозатраты на стыковку, особенно на поворотах и ответвлениях.
• Земляные работы: меньшая ширина траншеи и глубина, как правило, за счет гибкости и многотрубной компоновки; сокращаются объемы выемки/обратной засыпки и время работы техники.

Статья затрат	Что влияет	Как оптимизируется с Флексален-1000+
Материалы	Диаметры, число контуров, класс изоляции	Многотрубная секция заменяет несколько одиночных линий и фитингов
Монтаж	Количество стыков, поворотов, врезок	Длинные отрезки в бухтах уменьшают стыки; безогневой монтаж
Земляные работы	Ширина/глубина траншеи, длина трассы	Узкая траншея, меньше котлованов под камеры/компенсаторы

Проверяйте смету на долю земляных работ: при ограниченных коридорах коммуникаций экономия на траншее и восстановлении покрытий часто превышает разницу в цене материалов.

Снижение теплопотерь и эксплуатационных расходов

• Теплопотери: зависят от класса изоляции, диаметра, температуры подачи/обратки, длины и параметров грунта. Для корректного сравнения используйте одинаковые погонные условия и таблицы утечек тепла производителя.
• Многотрубная компоновка: общее теплосопротивление оболочки и компактное размещение контуров снижают удельные потери на метр траншеи относительно разнесенных линий при сопоставимом классе изоляции.
• Узлы и стыки: меньшее число соединений уменьшает локальные тепловые мостики и потенциальные точки увлажнения.
• Эксплуатация: отсутствие коррозии исключает катодную защиту и периодические ремонты коррозионных дефектов; ниже риски аварий и сопутствующих затрат на раскопки/доремонт.

Для финансовой модели используйте: годовые теплопотери (кВт·ч/год) × стоимость энергии + затраты на обслуживание и аварийные ремонты с учетом вероятности и дисконтирования.

Сравнение с альтернативами (сталь в ППУ и др.)

Критерий	Флексален-1000+	Сталь в ППУ
Монтаж и сроки	Быстрый, безогневой, мало стыков; гибкая трассировка	Сварка, контроль швов; чаще требуется больше монтажных операций
Траншея	Узкая, малая глубина при соблюдении норм	Шире и тяжелее из-за массы и жёсткости
Компенсаторы/углы	Минимальные радиусы изгиба, компенсаторы чаще не требуются на коротких плечах	Компенсаторы и камеры часто обязательны
Коррозионная стойкость	Не подвержена коррозии	Нужна защита, контроль увлажнения ППУ
Теплопотери	Сопоставимы при равном классе изоляции и диаметрах; зависят от конфигурации	Могут быть ниже при больших диаметрах и толстом ППУ
Ремонтопригодность	Быстрые локальные врезки, без сварки	Сварочные работы, осушение и раскопки сложнее
CAPEX	Материалы сопоставимы или выше; ниже затраты на монтаж/земляные работы	Материалы могут быть дешевле; выше доля сварки и земляных работ
OPEX	Низкие затраты на обслуживание, нет катодной защиты	Регламентные осмотры, защита от коррозии

Для диаметров малого и среднего диапазона и разветвленных сетей многотрубная конфигурация чаще дает преимущество по срокам и суммарным затратам на метр введенной мощности.

Факторы окупаемости и сроки реализации

• Скорость строительства: меньше стыков, узкая траншея и безогневой монтаж сокращают календарные сроки и сезонные риски.
• Энергозатраты: снижение теплопотерь и стабильная изоляция без увлажнения улучшают годовой баланс.
• Обслуживание и риски: отсутствие коррозии, простые локальные ремонты, меньшая вероятность аварий.
• Городская среда: сокращение восстановительных работ по покрытиям и минимизация перекрытий движения.
• Финансовая модель: сравнивайте NPV/IRR двух вариантов с одинаковыми тарифами на энергию, дисконтированием и сценарным анализом по ценам и срокам.

Практический подход: сформируйте базовую смету CAPEX, рассчитайте годовые теплопотери, добавьте обслуживание и вероятностные аварийные расходы; сопоставьте варианты в горизонте 15—30 лет с дисконтированием.

Комплектация и поставка Флексален-1000+: от катушек до готовых узлов

Поставка включает изолированные многотрубные линии Флексален-1000+ в согласованных длинах, комплект соединительных элементов под выбранный материал несущих труб (PB-1/PE-Xa), узлы ввода и герметизации, а также техническую документацию: паспорт, сертификаты, инструкции по монтажу и испытаниям. Концы труб закрыты заглушками, на оболочке нанесена маркировка с диаметрами, количеством контуров, серией и метражной разметкой. По запросу изготавливаются предсобранные модули ответвлений, узлы подключения к котельной/ИТП и секции с интегрированным сигнальным или греющим кабелем. Отгрузка выполняется на катушках/барабанах или на поддонах с фиксацией, с учетом габаритов и массы изделий для безопасной погрузки и транспортировки. Спецификация формируется по трассировке проекта: длины ниток, состав фитингов, набор термоусаживаемых комплектов и аксессуаров под конкретные узлы и условия монтажа.

Перед заказом целесообразно зафиксировать раскрой по трассе и точки заводской сборки — это сокращает стыки в поле и снижает время монтажа.

Форматы поставки: бухты, отрезки, сборочные модули

Формат	Типовые длины	Назначение	Особенности
Бухты/катушки	до 200—400 м для малых диаметров; 50—150 м для средних	Магистрали и вводы без стыков на участке	Минимум соединений, ускорение монтажа; длина зависит от диаметра и числа труб
Отрезки мерной длины	12—50 м и по проекту	Вставки, перемычки, узлы обвязки	Удобно для участков со стесненными условиями или сложной логистикой
Сборочные модули	По спецификации	Т-ответвления, узлы ввода, переходные секции	Заводская герметизация и теплоизоляция стыков, контроль качества

Дополнительно поставляются кабельные секции (сигнальные/греющие), муфтовые комплекты и кожухи для изоляции соединений, монтажные комплекты ввода в здание.

Дополнительные элементы и аксессуары

• Фитинги: электросварные и раструбные для PB-1/PE-Xa, тройники, отводы, переходы на резьбу/фланец.
• Запорная арматура в изолированных кожухах, фланцевые адаптеры для стыковки со сталью.
• Комплекты герметизации стыков: термоусаживаемые гильзы, изоляционные кожухи, герметики.
• Сигнальные кабели утечки, греющие нити/кабели, ленты и бирки маркировки контуров.
• Гильзы и проходки для ввода в здание, опоры/кронштейны для надземной прокладки.
• Защитные колодцы и коробки для ревизии соединений.

Логистика: хранение, транспортировка, приемка

• Хранение: ровная площадка, исключить проколы/порезы оболочки; длительное хранение — под навесом, концы под заглушками.
• Температура: соблюдать диапазон, указанный в паспорте; не допускать перегрев на солнце и контакт с маслами/растворителями.
• Погрузка/разгрузка: использовать стропы/вилы под поддоны; не хватать за оболочку, не сбрасывать; соблюдать минимальные радиусы изгиба.
• Транспортировка: фиксировать бухты ремнями с широкими лентами, исключить трение о кромки и смещение груза.
• Приемка: проверить целостность, маркировку (диаметры, SDR/серия, дата, метраж), комплектность и наличие сертификатов/паспортов.

Нормативные требования и совместимость

Многотрубные линии Флексален-1000+ подбираются и монтируются в соответствии с профильными стандартами на предизолированные гибкие трубопроводы и материал несущих труб. Для проектирования и строительства тепловых сетей применяются действующие строительные правила и местные регламенты (в т.ч. требования к бесканальной прокладке, глубинам заложения, охранным зонам и испытаниям). Для контуров ГВС/ХВС необходимы действующие гигиенические заключения/декларации о соответствии для контакта с питьевой водой.

• Предизолированные гибкие системы: EN 15632 (части для труб, фитингов, испытаний) или эквивалент.
• Материал несущих труб: EN ISO 15876 (PB-1), EN ISO 15875 (PE-Xa) — размеры, SDR, фитинги и методы соединения.
• Проектирование и испытания тепловых сетей: национальные СП/СНиП, регламенты гидроиспытаний и термоизоляции стыков.
• Присоединение к оборудованию: резьбы и фланцы по действующим нормам (например, EN 10226/ISO 7-1, EN 1092-1 или соответствующие ГОСТ).

Совместимость обеспечивается через стандартные переходы на резьбовые и фланцевые соединения, с учетом рабочих параметров (давление/температура) и коэффициентов линейного удлинения пластмассовых труб. При врезке в существующие стальные сети рекомендуется предусматривать диэлектрические вставки, фиксированные/скользящие опоры и узлы компенсации по проекту. Конкретные допуски, радиусы изгиба и режимы сварки указываются в паспорте и монтажной инструкции партии поставки.

Санитарные нормы для ГВС и питьевой воды

Материалы несущих труб Флексален-1000+ на основе PB-1 и PE-Xa допускаются для ГВС и питьевой воды при наличии действующего свидетельства о государственной регистрации ЕАЭС и протоколов миграционных испытаний. Система должна подтверждать отсутствие влияния на органолептические показатели воды и соответствие гигиеническим нормативам для материалов, контактирующих с питьевой водой.

• Температура ГВС в точках водоразбора 60—75 °C, в линии рециркуляции не ниже 60 °C.
• Материалы оболочки и теплоизоляции не контактируют с водой; вводы и проходки герметизируются.
• Перед вводом в эксплуатацию обязательны промывка, дезинфекция и отбор проб по программе производственного контроля.
• Документация у поставщика — СГР ЕАЭС, протоколы миграции, декларация соответствия и инструкции по санитарной обработке.

Для участков, работающих с питьевой водой, запрашивайте у поставщика пакет гигиенических документов на систему Флексален-1000+ и фитинги, включая результаты миграционных испытаний.

Строительные правила прокладки и испытаний

• Бесканальная подземная прокладка на подготовленном основании: песчаная подсыпка 100—150 мм, без острых включений; засыпка послойная, с уплотнением.
• Глубина заложения — не выше зоны промерзания; при меньшей глубине предусматривается дополнительная защита и расчёт теплоизоляции.
• Минимальные расстояния до параллельных сетей и габариты при пересечениях — по действующим СП; в местах пересечений и вводов применяются защитные футляры.
• Сигнальная лента укладывается на 200—300 мм выше верха трубы; трасса маркируется по исполнительной схеме.
• Гидравлические испытания проводят по проекту и паспорту изделия: выдержка при испытательном давлении, контроль герметичности соединений, затем промывка и, при необходимости, тепловые циклы.

Рекомендуемое испытательное давление для полимерных трубопроводов — 1.3—1.5 от рабочего, но не выше максимально допустимого для применённых труб и фитингов.

Присоединительные размеры и совместимость с оборудованием

Многотрубные линии Флексален-1000+ комплектуются фитингами и переходами на резьбовые и фланцевые соединения, обеспечивая стыковку с ИТП, насосными группами, теплообменниками и запорной арматурой стандартных присоединений.

Тип соединения	Область применения	Класс давления
Электросварные муфты PB-1	Магистрали и ответвления	До PN16 по паспорту
Компрессионные и пресс-фитинги	Подключение приборов, коллекторов	PN10—PN16
Резьбовые переходы G	Соединение с арматурой и насосами	Зависит от арматуры
Фланцевые узлы DN	Врезки, узлы учета, ИТП	PN10—PN16

• Ходовые диаметры несущих труб в многотрубных линиях — от 20 до 63 мм; при необходимости доступны большие типоразмеры по проекту.
• Резьбовые присоединения выполняются по трубной цилиндрической резьбе G; фланцы — PN10 или PN16 с геометрией по действующим стандартам.
• При полевых резах обязательны калибровка и фаска под выбранный тип фитинга.
• Сигнальные кабели и греющие нити заводятся через гермовводы, сохраняется класс герметичности узла.

Кейсы применения и результаты

Практические проекты оцениваются по срокам монтажа, теплопотерям на погонный метр, стабильности температурных режимов, затратам на земляные работы и обслуживаемости узлов. Выбор многотрубной конфигурации Флексален-1000+ позволяет объединять функции отопления, ГВС и рециркуляции в одной траншее, сокращая количество соединений и пересечений с другими коммуникациями. Ниже приведены примеры с типовыми параметрами трасс, решениями по соединениям и достигнутыми показателями по расчетам и эксплуатационным данным.

Коттеджный квартал: отопление + ГВС рециркуляция

Объект — 42 дома, центральный тепловой узел. Проложена трехтрубная линия Флексален-1000+ для подачи и обратки отопления плюс рециркуляция ГВС; отводы к домам выполнены через электросварные муфты и коллектора с резьбовыми переходами G.

• Протяженность магистрали 1.4 км; типоразмеры несущих труб 2×50 и 1×32 мм на магистрали, 2×32 и 1×25 мм на ответвлениях.
• Бесканальная прокладка с песчаным основанием и сигнальной лентой; вводы через футляры.
• Испытательное давление 1.5 от рабочего; утечек не выявлено, пуск в одну фазу.
• По расчету проектировщика совмещенная трехтрубная трасса сократила объем земляных работ на 35—40 процентов относительно раздельной прокладки и снизила удельные теплопотери до 18—24 Вт на метр участка магистрали.
• Температура ГВС в кранах потребителей стабилизирована на уровне 58—60 °C за счет непрерывной рециркуляции.

Университетский кампус: четырех- и пятитрубные сети

Объект — 7 корпусов, единый источник тепла и узел водоподготовки. Применены четырех- и пятитрубные линии Флексален-1000+: отопление подача и обратка, ГВС подача и рециркуляция, дополнительно ХВС на отдельных участках.

• Общая протяженность 2.6 км; магистраль 63 и 50 мм для отопления, 40 и 32 мм для ГВС, ХВС 32 мм.
• Трасса с перепадами рельефа, повороты смонтированы без фасонных деталей по радиусам изгиба, компенсаторы не потребовались.
• Монтаж выполнен в зимний период при температуре до минус 10 °C с подогревом зон сварки; испытания пройдены с первого раза.
• Срок строительно-монтажных работ сокращен примерно на 30 процентов по сравнению с проектным вариантом на стальных трубах в каналах; расчетные теплопотери составили 16—22 Вт на метр по участкам.
• Узел подключения к ИТП реализован фланцевыми переходами PN16 с сервисным доступом к всем линиям.

Фабрика пищевой продукции: повышенные санитарные требования

Производственная площадка с линиями розлива и участками CIP нуждалась в единой многотрубной трассе: подача/рециркуляция ГВС, холодная вода для технологических нужд и контуры отопления. Решение на базе Флексален-1000+ позволило разделить контуры внутри одной оболочки, сократить количество вводов и стыков в санитарных зонах и обеспечить термическую стабильность. Были применены трубы, допущенные к контакту с питьевой водой, со штатной теплоизоляцией и комплектами герметизации стыков. Результат: снижение теплопотерь на ГВС, устойчивый температурный режим для санитарной обработки, упрощение санитарного контроля благодаря гладким внутренним поверхностям и минимизации застойных зон.

Критично фиксировать в ТЗ требования к санитарной безопасности: допустимость контакта с питьевой водой, материалы уплотнений, метод обработки соединений и протокол термодезинфекции по паспорту изделия.

Как выбрать и заказать Многотрубная теплотрасса: пошаговый алгоритм

1. Соберите исходные данные: тепловые/водяные нагрузки, температуры, длины и трассирование, грунты, ограничения площадки.
2. Определите конфигурацию: 2—6 труб под задачи (отопление, ГВС подача/рециркуляция, ХВС, охлаждение).
3. Выполните гидравлический расчет: диаметры, скорости, напоры, падения давления по ветвям.
4. Проверьте монтажную применимость: радиусы изгиба, минимальные глубины, узлы ввода, необходимость греющих нитей и сигнальных кабелей.
5. Сформируйте спецификацию: типы несущих труб, диаметры, фитинги, комплекты герметизации стыков, аксессуары, форматы поставки (бухты/отрезки).
6. Запросите технико-коммерческое предложение на Многотрубная теплотрасса с учетом графика строительства и логистики.
7. Согласуйте ППР/методику монтажа, проведите шеф-монтаж/авторский надзор при необходимости.
8. Закрепите условия договора: сроки изготовления, поставки, гарантии, перечень исполнительной документации.

Чек-лист исходных данных и ограничений

Параметр	Что указать
Назначение контуров	Отопление, ГВС (подача/рециркуляция), ХВС, охлаждение, технологическая вода
Расходы и нагрузки	м³/ч по каждому контуру, тепловая нагрузка, пиковые значения
Температурные режимы	Длительные и кратковременные температуры подачи/обратки
Давления	Рабочее/испытательное, требуемые напоры у потребителей
Длины и трасса	Общая длина, участки, число поворотов, перепады отметок
Грунтовые условия	Тип грунта, УГВ, дренаж, глубина промерзания
Строительные ограничения	Застройка, охранные зоны, совместная прокладка в траншее
Монтажные требования	Минимальные радиусы изгиба, сроки (зимний/летний монтаж)
Санитарные требования	Контакт с питьевой водой, материалы уплотнений, протоколы дезинфекции
Интеграция	Узлы ввода, присоединительные размеры, арматура, автоматика
Опции	Сигнальные кабели, греющие нити, маркировка, резервирование контуров

Запрос спецификации и консультация инженера

• Приложите план-схему трасс с отметками, профилями и узлами ввода.
• Укажите конфигурацию многотрубной линии (число и типы контуров) и ориентировочные диаметры.
• Определите формат поставки: бухты (минимум стыков) или мерные отрезки (логистика на стесненных площадках).
• Согласуйте типы соединений и комплекты герметизации стыков для наружной оболочки.
• Запросите расчет теплопотерь и подтверждение допустимых радиусов изгиба по выбранным диаметрам.
• Проверьте наличие санитарных и соответствующих сертификатов на трубы и фитинги.

Для ускорения проработки передайте исходники в открытых форматах (DWG/DXF, IFC), а также ведомость нагрузок и температурные графики по контурам.

Договор, сроки, гарантийные обязательства

• Зафиксируйте спецификацию: маркировка линий, диаметры, длины, фитинги, аксессуары.
• Определите сроки изготовления нестандартных конфигураций и график отгрузок по этапам строительства.
• Пропишите условия приемки: сертификаты, паспорта, инструкции по монтажу и испытаниям.
• Согласуйте ответственность за разгрузку/хранение: площадка, укладка бухт, защита от УФ и влаги.
• Установите гарантийные сроки и условия их сохранения: квалификация монтажников, протоколы гидроиспытаний, фотофиксация стыков.
• Предусмотрите шеф-монтаж/обучение бригады и регламент авторского надзора.

FAQ: ответы на частые вопросы по Флексален-1000+ и теплотрассам

Нужны ли компенсаторы температурных удлинений?

В большинстве типовых трасс компенсаторы не требуются: удлинения воспринимаются за счет гибкости и схемы прокладки. Решение подтверждается расчетом по выбранным диаметрам и длинам.

Какой минимальный радиус изгиба допустим?

Зависит от диаметра и температуры монтажа. Применяйте значения из паспорта; изгиб выполняется «холодным» способом без локальных перегибов.

Можно ли прокладывать совместно с другими сетями?

Допустимо при соблюдении нормативных расстояний и требований к пересечениям. Размещение рядом с силовыми кабелями согласуется по строительным правилам.

Подходит ли для питьевой воды?

Да, при использовании труб и фитингов, имеющих действующие санитарные разрешения на контакт с питьевой водой, и соблюдении регламента промывки/дезинфекции.

Как герметизировать стыки оболочки?

Применяются штатные комплекты герметизации/термоусадочные кожухи с заполняющими мастиками по инструкции производителя.

Какие режимы давления и температуры допустимы?

Рабочие и кратковременные режимы определяются паспортом линейки и результатами расчета. Выбор ведут с учетом запаса по давлению и температуре.

Ввод в здание: какие решения применять?

Используются вводные гильзы, сальники и манжеты, обеспечивающие водо- и газонепроницаемость, а также защиту от капиллярной влаги.

Как проводить гидроиспытания?

По действующим строительным правилам: выдержка под испытательным давлением выше рабочего, контроль падения давления и осмотр соединений.

Возможен зимний монтаж?

Да, с учетом снижения гибкости при отрицательных температурах, соблюдения радиусов изгиба и требований к подготовке зон сварки/соединений.

Применение для контуров охлаждения и ХВС?

Допустимо при корректном выборе конфигурации и изоляции для исключения конденсации и обеспечении гидравлических параметров.

Прокладка в сложных грунтах и при низких температурах

Для водонасыщенных, пучинистых, торфяных и просадочных грунтов закладывают устойчивое основание и организуют водоотвод. Монтаж при морозе выполняют с учетом ограничений по температуре укладки и изгиба, указанным в паспорте Флексален-1000+.

• Основание: песчаная подсыпка 100—150 мм без включений, разделение с грунтом геотекстилем 200—300 г/м².
• Дренаж: перфорированная труба в обойме из щебня 16—32 мм с отводом в колодец/кювет.
• Защита от всплытия при высоком УГВ: балластные пояса/седла по расчету плавучести.
• Монтаж при отрицательных температурах: прогреть бухты/фитинги в теплом складе, раскатка с размотчика, удаление снега/льда, увеличение минимального радиуса изгиба, работы по соединению в тенте.
• Обратная засыпка послойно 200—300 мм с равномерным уплотнением без точечных нагрузок на оболочку.

Водонасыщенные и пучинистые грунты требуют обязательного дренажа или подъема отметки трассы, иначе возрастает риск всплытия и смещения.

Совместная прокладка в одной траншее с другими сетями

Размещение многотрубной линии с иными коммуникациями выполняют с разносом и/или разграничением экранами. Пересечения — преимущественно под 90° с защитными футлярами и сигнальными лентами. Открытый доступ к муфтам и арматуре должен быть обеспечен.

Соседняя сеть	Рекомендуемый разнос, м	Примечание
Силовые кабели	≥0,5 (или ≥0,25 при экране)	Теплоэкран/перегородка при стеснении
Слаботочные/ВОЛС	≥0,2—0,3	Допустим общий слой с прокладочной доской
Водопровод (ХВС)	≥0,4	Пересечение — в футляре
Канализация	≥0,5	Желательно разнос по уровням
Газопровод	≥1,0	Предпочтительно отдельная траншея
Две теплонити	≥0,2—0,3	Место для монтажа муфт/отводов

• При совмещении — использовать разделительные экраны, футляры и дополнительную теплоизоляцию для снижения теплового влияния.
• Сигнальная лента — на 0,2—0,3 м выше трассы каждого вида сети, кабели — в неметаллических коробах/лотках.

Конкретные расстояния и решения уточняются в проекте по действующим СП и ПУЭ с учетом габаритов и теплового влияния.

Минимальные радиусы, компенсаторы и температурные удлинения

Гибкость Флексален-1000+ позволяет компенсировать температурные деформации без специальных компенсаторов в бесканальной подземной прокладке. Критичны соблюдение минимального радиуса изгиба и фиксированных точек у вводов/узлов.

Расчетная продольная деформация: ΔL = α · L · ΔT. Для PB-1 ориентировочно α ≈ 0,13 мм/(м·К); фактические перемещения снижаются за счет связи с изоляцией и грунтом.

• Минимальный радиус изгиба — по паспорту; типично кратность 3—5 D при +температурах. На морозе увеличивать радиус в 1,5—2 раза.
• Естественная компенсация: укладка с мягкой «змейкой» на длинных участках, S-образные/полувитковые обходы у вводов.
• Опоры: вводы и арматура — условно неподвижные; в грунте — «скользящие» участки без жестких защемлений.
• Надземные фрагменты и подключения к жесткому оборудованию — гибкие вставки или стандартные компенсаторы.
• Не допускать изгибов в зоне муфт; распределять кривизну на достаточной длине.
