Многотрубная теплотрасса Флексален представляет собой готовую к монтажу систему с несколькими теплоносительными трассами, уложенными внутри общего слоя теплоизоляции и защитного кожуха. Такой подход сокращает объем земляных работ, уменьшает занимаемую площадь и упрощает трассировку инженерных сетей при комплектации жилых и промышленных объектов.

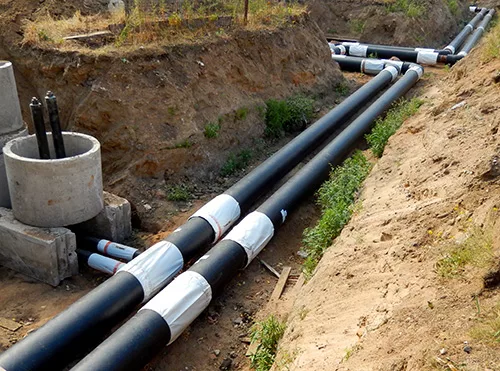

Многотрубная теплотрасса Флексален

Многотрубная конфигурация Flexalen — это сборные секции, в которых два и более трубопровода (подача, обратка, дополнительные контуры) расположены в единой изоляционной композиции. Основные практические эффекты такого решения:

• экономия места и расходов на траншеи при прокладке нескольких магистралей параллельно;
• снижение суммарных тепловых потерь за счет общей теплоизоляции по сравнению с отдельными трубами;
• согласованность температурных деформаций и упрощение закрепления трассы;
• возможность заводской подготовки ответвлений, отводов и фитингов, что сокращает время монтажных работ на объекте.

Ограничения и эксплуатационные нюансы:

• термическое и гидравлическое взаимодействие соседних контуров требует учёта при расчёте теплового баланса и схем управления;
• при повреждении одной внутренней трубы доступ к ней сложнее, чем при одиночной прокладке; проект должен предусматривать способы локализации и ремонта;
• в условиях повышенных механических нагрузок и при пересечении дорог требуется применение дополнительных защитных элементов и расчёт осадки.

Практическое правило: для объектов с несколькими параллельными контурами экономический эффект многотрубной трассы проявляется при длинах трасс от нескольких сотен метров и при высоких требованиях к уплотнению территории.

Конструкция и материалы систем Flexalen

Слой	Материал (типично)	Функция
Несущие (рабочие) трубы	PE-X / PE-RT или аналогичные полимерные трубы	Транспорт теплоносителя; химическая стойкость; рабочие давление/температура
Диффузионный барьер (опционально)	EVOH или алюминированная лента	Предотвращает диффузию кислорода в контур, снижает коррозию теплообменного оборудования
Теплоизоляция	Жёсткая вспененная полиуретановая изоляция (PUR)	Снижает тепловые потери; обеспечивает несущую жесткость секции
Защитный кожух	HDPE (гладкий или гофрированный)	Механическая защита, гидроизоляция, защита от УФ (на поверхности)

Ключевые характеристики материалов, на которые опирается проектировщик:

• температурный диапазон рабочей среды и допустимое давление — определяют выбор типа полимерной трубы и класс давления (например, PN10/PN16 в типовых системах);
• коэффициент теплопроводности изоляции (для PUR обычно в диапазоне 0,022—0,030 Вт/(м·К) на заводе) — это основа расчёта тепловых потерь трассы;
• стойкость к диффузии кислорода — для замкнутых систем отопления рекомендуется наличие барьера между теплоносителем и изоляцией;
• механическая прочность кожуха и требования к защите от внешних нагрузок (пешеходное/автомобильное движение, давление грунта).

Монтажно-технологические элементы: внутренняя компоновка труб может быть заводской (фиксированная геометрия), что облегчает раскладку и сварку фитингов; для стыковки наружного кожуха применяют сварку пластика или патрубковые соединители. Обязательные комплектующие: концевики с герметизацией, пробные штуцеры для опрессовки, трассировочные провода и элементы контроля герметичности.

Ограничения материалов: полимерные несущие трубы имеют больший линейный коэффициент теплового расширения, чем сталь; это требует учёта температурных удлинений и применения компенсаторов или специальных конфигураций при прокладке. Также механическое повреждение кожуха в зоне стыка уменьшает изоляционные характеристики, поэтому качество сварки/муфтирования критично для долговечности системы.

Типы труб Flexalen (FV, VS и другие)

Серия Flexalen объединяет несколько типов готовых к применению многослойных теплоизолированных труб, различающихся конструкцией внутренней магистрали, наличием кислородного барьера и типом защитной оболочки. Обозначения (например, FV, VS) используют для быстрого определения ключевых характеристик: материал внутренней трубы (PE-X, PE-RT или многослойные композиты), наличие барьерного слоя (EVOH/алюминий) и форм-фактора многожильной сборки.

Обозначение	Конструкция	Материал внутренней трубы	Типичные области применения
FV	Гибкая одномагистральная/многожильная труба без дополнительного кислородного барьера	PE-RT / PE-X	Системы теплоснабжения с низким требованием по кислородной диффузии, тёплые полы, вводы в здания
VS	Аналогичная конструкция с интегрированным кислородным барьером (EVOH или алюминиевая фольга)	PE-RT / PE-X + барьерный слой	Системы центрального теплоснабжения, где критична защита от диффузии кислорода в стальные элементы контура
Другие варианты	Многожильные сборки (2—6 жил), трубы с усиленным механическим слоем, варианты для высоких температур	PE-RT, PEX, металлополимерные композиции	Промышленные трассы, строительные вводы с несколькими контурами, специальные сервисы (рециркуляция, байпасы)

Типовые рабочие параметры для большинства модификаций Flexalen: рабочие температуры в типичных системах до 95 °C и рабочие давления порядка 6—10 бар. Для систем с повышенными требованиями (короткие температурные импульсы или повышенное давление) выбирают модификации с соответствующей сертификацией — точные пределы указываются в технической документации конкретного изделия.

При подборе типа трубы ориентируйтесь на требование по кислородопроницаемости, максимальной рабочей температуре и совместимости с применяемой арматурой.

Теплоизоляция и защитный кожух: состав и теплотехнические характеристики

Стандартная теплоизоляция в системах Flexalen — твёрдый закрытоячеистый полиуретановый (PUR/PIR) или аналогичный пенополиуретан. Изоляция обеспечивает низкую теплопроводность и механическую прочность при монтаже и эксплуатации. Внешняя защитная оболочка обычно выполнена из полиэтилена высокой плотности (HDPE), часто гофрированного для повышения механической гибкости и устойчивости к нагрузкам при прокладке.

• Теплопроводность изоляции: примерно 0,022—0,035 Вт/(м·К) в зависимости от плотности и типа вспененного материала.
• Влагопоглощение: низкое за счёт замкнутой структуры ячеек; при нарушении оболочки возможно локальное увлажнение, поэтому качество стыков и уплотнений критично.
• Механическая защита: HDPE-оболочка обеспечивает защиту от механических повреждений, коррозии и агрессивных сред при подземной прокладке; для особо агрессивных грунтов применяют дополнительные полиэтиленовые или металлические экраны.

Пример расчёта линейных теплопотерь (приближённо): при внутреннем диаметре трубы 26 мм (r1 = 0,013 м), толщине изоляции 40 мм (r2 = 0,053 м) и теплопроводности утеплителя 0,026 Вт/(м·К) при перепаде температур 50 К:

• q’ = 2π·k·ΔT / ln(r2/r1) ≈ 5,8 Вт/м.
• При увеличении толщины изоляции до 80 мм теплопотери снижаются до ≈4,1 Вт/м.

Вывод: увеличение толщины изоляции даёт уменьшающийся прирост эффекта — каждая дополнительная миллиметр толщи даёт всё меньше экономии тепла. При проектировании следует учитывать баланс между стоимостью изоляции, доступной глубиной прокладки и допустимыми потерями.

Параметр	Типичные значения
Материал изоляции	PUR/PIR (закрытоячеистая пена)
Теплопроводность	0,022—0,035 Вт/(м·К)
Защитный кожух	HDPE (гладкий или гофрированный), при необходимости — дополнительный металлический экран
Типичные методы герметизации стыков	термоусадочные муфты, клей-сварные соединения, механические фланцы с уплотнениями

Типовые многотрубные конфигурации и их назначение

Многотрубная конструкция Flexalen реализует несколько жил в одной общей изоляционной оболочке. Выбор конфигурации зависит от задачи: разделение контуров, экономия трассы, упрощение монтажа и минимизация земляных работ. Ниже приведены типовые варианты и их практическое назначение.

Конфигурация	Назначение	Преимущества	Ограничения
Двухтрубная (подача + обратка)	Базовая схема для теплоснабжения одного контура	Простота, минимальная ширина трассы	Нет дополнительного контура для сервисных нужд
Трёхтрубная (подача, обратка, рециркуляция или ГВС)	Сочетание отопления и рециркуляции ГВС или независимый сервисный контур	Сокращает количество отдельных трасс, удобна при вводах в здания	Больший диаметр оболочки, повышенная тепловая взаимосвязь между жилами
Четырёхтрубная (двухконтурная подача/обратка)	Одновременное обслуживание двух независимых контуров (например, отопление и технологический контур)	Экономия земляных работ, централизованная защита и изоляция	Сложнее гидравлическое распределение, сложнее ремонт в месте повреждения
Пять и более труб	Комбинированные решения: отопление + ГВС + рециркуляция + дополнительные сервисы (телеметрия, конденсатоотводы)	Позволяет объединять все коммуникации в одной трассе, уменьшает число канав	Увеличение габаритов и массы трассы, более высокая стоимость изготовления и сложность монтажа

Ключевые критерии при выборе конфигурации:

• Необходимое количество и назначение контуров (подача/обратка, рециркуляция ГВС, байпасы).
• Гидравлическое взаимодействие: близко расположенные горячие и холодные жилы увеличивают теплоперенос между ними — это учитывают при расчёте потерь и балансировке.
• Требования к обслуживанию и ремонту: чем больше жил в одном корпусе, тем более сложной может быть локализация и замена повреждённого участка.
• Ограничения по месту прокладки и строительным работам: многожильная трасса предпочтительнее там, где земляные работы дорогостоящи или невозможны частые канавы.

При проектировании многотрубной трассы согласуйте конфигурацию с гидравлическими расчётами и требованиями к ремонту — экономия на количестве трасс не должна привести к повышенным эксплуатационным рискам.

Практическая рекомендация: для типичных подрядных задач выбирать минимально необходимое количество жил, при этом предусмотреть отдельные жилы для ГВС и рециркуляции там, где требуется поддержание температуры в системе или исключение смешения сред. Проектирование многотрубной трассы должно сопровождаться проверкой теплового баланса и планом доступа к стыкам и арматуре для обслуживания.

Трёхтрубные и четырёхтрубные схемы: когда используются

Трёхтрубные схемы применяют, когда требуется один общий контур для отопления и дополнительный контур для циркуляции ГВС или для поддержания постоянной обратной температуры. Типичная компоновка: подача отопления, обратка отопления и рециркуляция горячего водоснабжения. Такое решение оправдано при наличии удалённых узлов ГВС, где полная двухпроводная система приводит к большим потерям и длительному времени подачи горячей воды.

• Преимущества: компактность трассы при сохранении отдельной рециркуляции, меньшие земляные работы по сравнению с отдельными кабелями/трубопроводами, упрощённый монтаж узлов.
• Ограничения: повышенная тепловая взаимосвязь между трубами в пучке, необходимость гидравлической балансировки и учёта теплового влияния рециркуляции на отопительный контур.

Четырёхтрубные схемы применяют при необходимости одновременной подачи двух независимых теплоносителей или температурных уровней: например, система отопления и система охлаждения (чиллеры), или два нагревательных контура с разными температурными режимами. Типичная компоновка: подача A/обратка A и подача B/обратка B.

• Случаи применения: здания с одновременно работающими отоплением и кондиционированием, объекты с разделением по зонам температур, промышленные участки с технологическими и отопительными линиями в одном коридоре.
• Технические требования: отдельные запорные и регулировочные узлы для каждого контура, учёт расширения и креплений для разной температуры носителей, обязательная гидравлическая балансировка для исключения перераспределения потоков внутри пучка.

Критерий	Трёхтрубная	Четырёхтрубная
Типичные задачи	Отопление + рециркуляция ГВС	Отопление + охлаждение или 2 независимых контура
Сложность монтажа	Ниже, чем у 4 труб	Выше, требует согласования ответвлений
Гидравлическая балансировка	Требуется	Обязательно

Пять и более труб: специализированные и комбинированные решения

Многотрубные пучки от пяти труб и более используют при необходимости прокладки нескольких независимых контуров в едином теплоизоляционном кожухе. Типичные задачи: объединение отопления, охлаждения, ГВС, рециркуляции, резервных или технологических линий в плотной городской застройке или на промплощадках.

• Типовые конфигурации:
  • 5 труб: отопление (п/о), охлаждение (п/о) и рециркуляция ГВС;
  • 6—8 труб: мультизональные разводки с отдельными контурами на этажи или технологические процессы;
  • более 8: специализированные промышленные трассы с несколькими температурными уровнями и резервными линиями.
• Плюсы: экономия пространства и уменьшение объёма земляных работ, единая защита и маркировка трассы, централизованная логистика при монтаже.
• Минусы и ограничения: усложнённый расчёт тепловых взаимодействий между трубами, большие диаметры кожуха, увеличение массы и жёсткости пучка, затруднённый доступ к отдельным линиям при ремонте.

При выборе многотрубной компоновки учитывают:

• различие температур и типов теплоносителей (нельзя объединять агрессивные среды с питьевыми без дополнительной защиты);
• требования к ремонту и доступности (предусмотреть отводы и места для дефектоскопии);
• ограничения по габаритам и радиусу изгиба (повышенное количество труб увеличивает минимальный радиус);
• влияние на тепловые потери: плотная укладка повышает взаимный нагрев и требует корректировок при расчёте потерь.

Гидравлический и теплотехнический расчёт

Расчёт разделяют на последовательные этапы: определение тепловой нагрузки, перевод в расход, подбор диаметров, расчёт потерь давления, оценка тепловых потерь трассы и согласование с насосной сетью. Ниже — практическая последовательность и ключевые формулы.

1. Определение тепловой нагрузки (Q, кВт). Исходят из проектных требований здания или технологического процесса.
2. Определение расхода (ṁ, кг/с или л/с): ṁ = Q / (c·ΔT), где c — удельная теплоёмкость (приблизительно 4,18 кДж/(кг·К) для воды), ΔT — рабочий перепад температур в контуре.
3. Выбор допустимых скоростей потока. Практические ориентиры: 0,7—1,5 м/с для отопительных контуров; для охладительных или технологических линий допустимы другие значения в зависимости от требуемой турбулентности и эрозии стенок.
4. Подбор внутреннего диаметра: из расхода и допустимой скорости D = sqrt(4·Qv/(π·v)), где Qv — объёмный расход. Проверить по табличным гидравлическим характеристикам производителей.
5. Расчёт потерь давления: использовать уравнение Дарси—Вейсбаха Δp = λ·(L/D)·(ρ·v²/2) + сумма эквивалентных длин для фитингов. Коэффициент трения λ определяется по числу Рейнольдса и относительной шероховатости.
6. Учёт фитингов и узлов: рассчитывать эквивалентную длину каждого сгиба, крана и компенсатора; суммарная эквивалентная длина может увеличивать потери на 10—30% относительно гладкой трубы.
7. Тепловые потери по длине: линейная плотность потерь q’ = (Tср — Tamb)/Rтот, где Rтот — суммарное тепловое сопротивление (труба, теплоизоляция, зазоры, конвекция внешней поверхности). Для изоляции PIR типичная теплопроводность 0,023—0,035 Вт/(м·К), но при расчёте использовать значения производителя Flexalen.
8. Коррекция для многотрубных пучков: вводят коэффициент теплового влияния (kсближения), учитывающий уменьшение эффективности изоляции при плотной укладке. Значения k зависят от межтрубных зазоров и материала наполнителя; получить из эмпирических таблиц или расчётных моделей.
9. Проверка температурного баланса: обеспечить, чтобы на вводах потребителей поддерживались требуемые температуры с учётом потерь и компенсации насосами; при больших потерях увеличить ΔT или мощность источника.
10. Подбор насоса и арматуры: суммарный напор определяется суммой потерь по самой длинной магистрали с запасом на регулирование (обычно 10—20%), выбирать насос по КПД и возможности регулирования по частоте вращения.

Рекомендации по практической проверке расчетов:

• выполнить расчёт для «критичной» магистрали (максимальная длина и наибольшие ответвления);
• учесть температурно-механические деформации при больших перепадах температур и предусмотреть компенсаторы;
• использовать специализированное ПО или таблицы производителя Flexalen для уточнения теплотехнических характеристик изоляции и кожуха;
• при проектировании подземной прокладки учитывать тепловое сопротивление грунта и сезонные колебания температуры подошвы трассы.

Практическое правило: при неуверенности в расчётах точнее получить характеристики от производителя (λ изоляции, эквивалентные потери для фитингов) и выполнить моделирование с учётом теплового взаимодействия труб в пучке.

Выбор диаметра и расчёт потерь давления

Выбор диаметра начинается с определения расчетной тепловой нагрузки и требуемой витой производительности. Последовательность практических шагов:

• Определить тепловую нагрузку участка Q_th (Вт) и расчетное перепадную температуру ΔT (K).
• Рассчитать массовый и объёмный расход: ṁ = Q_th / (c·ΔT), Q_vol = ṁ / ρ, где c — удельная теплоёмкость воды (~4180 Дж/(кг·K)), ρ — плотность (~1000 кг/м³).
• Задать целевую скорость жидкости v (м/с). Для магистральных и распределительных трубопроводов на практике используют диапазон ~0,6—2,0 м/с; в расчётах ориентируйтесь на ограничения по шуму, эрозии и гидравлическим потерям.
• Найти площадь сечения A = Q_vol / v и внутренний диаметр D = sqrt(4A/π).

Оценка потерь давления выполняется по формуле Дарси—Вейсбаха:

Q	= A · v
Re	= v·D/ν (определение режима течения)
Δp	= λ·(L/D)·(ρ·v²/2)

Значение λ (коэффициента трения) получают по формуле Колбрука или таблицам/диаграммам Муди в зависимости от Re и относительной шероховатости. При учёте местных сопротивлений добавляют эквивалентную длину L_eq = Σ(K_i)·(D/λ) или непосредственно суммируют потери Δp_local = Σ(K_i)·(ρ·v²/2).

Практические советы:

• Учесть изменение расхода по трассе при ответвлениях: диаметр должен обеспечивать допустимое падение давления на каждом участке.
• Для многотрубных пучков согласовывать диаметры по паре «подача/обратка» и учитывать гидравлические соотношения при балансировке системы.
• При выборе диаметров ориентироваться на каталожные внутренние размеры Флексален и учитывать допуски опрессовки фитингов.
• Проверять расчёт на несколько режимов: минимальная и максимальная нагрузки, аварийный режим рециркуляции.

Расчёт тепловых потерь и тепловой баланс трассы

Тепловые потери трассы рассчитывают по длине участка с учётом теплоизоляции, окружающей среды и режимов эксплуатации. Базовый подход:

1. Определить линейную плотность тепловых потерь q’ (Вт/м) для каждого участка. Для изолированных труб q’ определяется в зависимости от состава утеплителя, толщины, наличия защитного кожуха и внешней среды (воздух, почва, вода).
2. Найти полную потерю на участке: Q_loss = q’ · L.
3. Построить тепловой баланс по участкам: для последовательного участка с длиной L и отборами мощности Q_extract суммарное уменьшение теплового потока равно Q_extract + Q_loss.
4. Обновить температуру теплоносителя после участка: T_out = T_in — (Q_extract + Q_loss) / (ṁ·c).

При расчёте q’ учитывают следующие компоненты: теплопроводность утеплителя, контактные сопротивления между трубами в пучке, теплопередача через кожух и конвекцию с окружающей средой или грунтом. Для подземной прокладки дополнительно учитывают сопротивление грунта; для надземной — влияние ветра и солнечной радиации.

Упрощённый пример расчёта температуры на отрезке: при ṁ = 6 кг/с, c = 4180 Дж/(кг·K), Q_loss = 5 000 Вт на участке, падение температуры ΔT = Q_loss / (ṁ·c) ≈ 0,2 K. Такой расчёт показывает относительную значимость потерь по сравнению с отборами.

Практические замечания:

• Для точного распределения по длинным трассам выполнять поэлементный (узловой) расчёт или использовать гидро-термо ПО, учитывающее местные отбoры и нелинейность q'(T).
• Особое внимание уделять стыкам, вводам в здания и местам прохода через изоляционные разрывы — здесь возможны локальные теплопотери и конденсация.
• При проектировании заложить запас по расходу и температуре на учёт непредвиденных потерь и будущих подключений.

Монтажные методы: подземная и надземная прокладка

Выбор метода прокладки определяется геотехническими условиями, требуемой доступностью для обслуживания, стоимостью земляных работ и эксплуатационными требованиями. Ниже ключевые практические особенности для каждого варианта.

Параметр	Подземная прокладка (бесканальная/в траншее)	Надземная прокладка (опоры/конструкции)
Защита	Утеплитель и кожух защищены грунтом; требуется контроль дренажа и уплотнения обратной засыпки.	Необходима защита от УФ, механических повреждений и температурных воздействий на кожух и крепления.
Доступ для ремонта	Ограничен; требуется проектная организация точек доступа и колодцев через определённые интервалы.	Высокая доступность при регулярном обслуживании; проще локализовать и заменить участок.
Теплотехнические условия	Более стабильная температура окружающей среды, меньшие теплопотери при одинаковой изоляции.	Влияние ветра и солнечной радиации; необходимо учитывать конвекционные потери.
Стоимость	Высокие земляные работы и организация колодцев; ниже эксплуатационные риски.	Меньше земляных работ, но выше затраты на опоры, коррозионную защиту и ограждения.

Ключевые технические требования при монтаже:

• Обеспечить непрерывность и целостность теплоизоляции при проходах через опоры, вводы в здания и местных соединениях. Места опор и шпилек должны иметь термоизоляционные вставки.
• Принять меры по компенсации температурных удлинений: проектировать свободные удлинения, поворотные участки, компенсаторы или петли. Фиксированные опоры располагают в расчётных местах, остальное — направляющие опоры.
• Для подземной прокладки предусмотреть качественную подготовку подушки и обратной засыпки (отсев, песок) во избежание точечных нагрузок на кожух и утеплитель; маркировать трассу сигнальной лентой и кабелем-укрытием.
• При надземной прокладке обеспечить антикоррозионную обработку металлических элементов, защиту от вибрации и расчёт несущих конструкций на снеговую и ветровую нагрузку.
• Организовать проверку геометрии трассы и целостности изоляции после монтажа: гидравлическое опрессовывание, термографический контроль (для надземных), проверка герметичности кожуха при подземной прокладке в колодцах.

Контрольный чек-лист при сдаче монтажа: паспортизация трассы, протоколы опрессовки, акты проверки изоляции, схематические отметки положений опор и компенсаторов.

Бесканальная подземная прокладка: особенности и преимущества

Бесканальная подземная прокладка (трасса без защитной канализации) предусматривает укладку предварительно изолированных многотрубных блоков непосредственно в подготовленную траншею с последующим обратным заполнением. Для систем Flexalen это распространённый метод благодаря гибкости и целостной теплоизоляции заводских сборок.

• Ключевые конструктивные требования: ровное и уплотнённое основание, контроль глубины засыпки, исключение острых камней и корней, обеспечение дренажа при высоком уровне грунтовых вод.
• Теплотехнические особенности: у Flexalen теплоизоляция заводского исполнения уменьшает влияние неоднородностей обратной засыпки на теплопотери. Тем не менее показатели теплопередачи трассы зависят от теплопроводности материала обратной засыпки и степени её уплотнения.
• Герметичность и защита: заводская полиэтиленовая оболочка требует аккуратной защиты при подсыпке; места ввода в камеры и переходов выполняются с дополнительными уплотнениями и термоусадочными манжетами.

Преимущества метода: меньший объём земляных работ по сравнению с укладкой в канале, более низкая стоимость проектных работ и shorter сроки монтажа благодаря использованию длинномерных заводских участков. Ограничения: усложнённый доступ для ремонта (необходимость раскопок), повышенные требования к качеству обратной засыпки и контролю монтажа, влияние высокого уровня подземных вод на выбор глубины и мер по дренажу. Для снижения рисков рекомендуется оформление монтажных инструкций с допустимыми характеристиками засыпки и приёмными испытаниями на месте.

Надземная открытая прокладка и опорные конструкции

Надземная прокладка применяется при пересечении инженерных коммуникаций, на мостах, в районах с высоким уровнем грунтовых вод или там, где требуется регулярный доступ. Для многотрубных блоков Flexalen важны опоры, обеспечивающие распределение нагрузки и свободное температурное удлинение.

• Типы опор: неподвижные опоры (анкерные), скользящие опоры (на подкладках или роликах), направляющие и упоры для формирования тепловых компенсаторов.
• Требования к опорам: равномерное распределение нагрузки на внешнюю оболочку, отсутствие точечных повреждений изоляции, защита от коррозии и УФ-излучения, возможность регулировки по высоте и горизонтали.

Тип опоры	Назначение	Особенности монтажа
Седло с прокладкой	Фиксация и опора на прямом участке	Мягкая прокладка, равномерное распределение давления
Роликовая опора	Обеспечение продольного скольжения при температурных деформациях	Регулярная проверка и смазка, защита от блокировки
Анкер/упор	Восприятие продольных усилий и создание компенсаторов	Монтируется на жёстком основании, рассчитывается на максимальные тепловые нагрузки

Практические указания: опоры располагают так, чтобы не создавать тепловых мостов через металлические элементы — применяют изоляционные вставки. Межосевое расстояние опор и тип выбирают по массе собранного блока и расчетным прогибам; конкретные значения берут из проектной документации производителя. На опорах предусматривают доступ для осмотра и замены уплотнений.

Соединения, арматура и герметизация

Соединения многотрубной теплотрассы Flexalen включают переходы многожильного блока в камеры, запорную и регулирующую арматуру на распределительных узлах и переходные фитинги к стальным или другим системам. Правильный выбор методов соединения и герметизации определяет эксплуатационную надёжность и ремонтопригодность трассы.

• Типы соединений: заводские цельные блоки со стыковкой оболочки и изоляции, механические и сварные соединения несущих труб (в зависимости от материала), фланцевые переходы и адаптеры для ввода в тепловые камеры.
• Арматура: затворы, шаровые краны и балансировочные клапаны должны соответствовать рабочим температурами и давлениям трассы; предпочтительны арматурные изделия с сертификатами на партию и указанием предельных температур.
• Герметизация и защита концов: при стыковке требуется восстановление защитной оболочки и теплоизоляции. Чаще применяют термоусадочные манжеты, компенсирующие усадку, уплотнительные ленты и герметики, устойчивые к температурному циклу и агрессивным средам.

Контроль качества соединений включает визуальный осмотр, гидравлические испытания и измерение утечек на участках ввода в камеры. Рекомендуемые практики:

• Провести гидравлическое испытание каждого законченного участка при давлении и продолжительности, указанной в проектной документации; фиксировать результаты в журнале.
• После монтажа восстанавливать внешнюю оболочку с запасом по длине для последующих проверок и ремонтных работ; отмечать места заводских и полевых соединений на планах трассы.
• Применять арматуру с номенклатурой и уплотнениями, рассчитанными на предельные температуры и агрессивность теплоносителя; при переходе на металлоконструкции использовать компенсаторы и гибкие переходы для снижения напряжений.

Важный нюанс: герметичность и долговечность обеспечиваются не только типом фитинга, но и качеством подготовки прилегающих поверхностей, правильным выбором материалов уплотнений и строгим соблюдением технологических операций при монтажe.

При проектировании и закупке уточняйте у поставщика допустимые методы соединений для конкретной конфигурации Flexalen и требования к арматуре. Для критичных узлов предпочтительны заводские изделия или проверенные сертифицированные адаптеры и уплотнения.

Типы фитингов и их совместимость с Флексален

Для систем Флексален применяются несколько групп фитингов. Выбор зависит от материала рабочей трубки (PE-X, PE-RT или многослойные композиты), типа изоляции и требований к монтажу и герметичности.

• Электросварные (электро-стяжные) фитинги: используются с полиэтиленовыми трубами (PE). Обеспечивают монолитное соединение, минимизируют тепловые мосты при правильной изоляции. Требуют специализированного сварочного аппарата и квалификации исполнителя.
• Стыковая (ножная) сварка: метод для PE и некоторых многослойных труб. Подходит для длинных прямых участков и для обеспечения высокой прочности соединения. Не рекомендуется для быстрых ремонтных работ в стеснённых условиях.
• Пресс- и компрессионные фитинги: применимы при использовании внутренних труб из металла или металлопластика и для быстрых монтажных решений. Для пластиковых труб используются специализированные переходные вставки и уплотнения, рассчитанные на рабочие температуры Флексален.
• Предизолированные (префабрикованные) фасонные части: комплектные отводы, тройники и переходы с теплоизоляцией и защитным кожухом. Обеспечивают сохранение теплотехнических свойств трассы и упрощают монтаж узлов.
• Фланцевые соединения и адаптеры: используются для стыков с арматурой, тепловыми пунктами и измерительными приборами. Важно обеспечить корректное сопряжение по давлению и температурному режиму.

Критерии совместимости: рабочее давление и температура фитинга, материал уплотнений (EPDM/NBR в зависимости от теплоносителя), наличие кислородного барьера, минимизация тепловых мостов и требуемая механическая прочность. Перед выбором фитинга проверить паспортные данные изделия и протоколы совместимости от производителя Флексален.

Контроль качества сварных и прессовых соединений

Контроль начинается до выполнения соединения и продолжается после него. Применимые методы и контрольные точки:

• Подготовка: проверка чистоты и состояния кромок, соответствие допускаемой толщины стенки и марки материала; регистрация квалификации оператора и калибровки оборудования.
• Параметры сварки/пресса: фиксировать режимы (время нагрева, давление, скорость/момент обжима), использовать машины с журналированием или ручные протоколы.
• Визуальный контроль: отсутствие заусенцев, равномерность сварного шва, отсутствие расплавленных потоков в местах уплотнений; у пресс-фитингов — проверка глубины вставки и деформации кольца.
• Гидростатическая проверка узла: выдержка при проектном или нормативном давлении с контролем падения давления и отсутствием протечек; документирование времени и давления испытания.
• Неразрушающий контроль и выборочная проверка: при критичных участках применять акустические методы, термографию или ультразвук; для электросварных фитингов — контроль по показателям сварочного аппарата и визуальная оценка термопластичного провара.
• Регистрация и трассировка: протоколы каждой операции, маркировка соединений, журналы обслуживания оборудования. При несоответствии — зачистка и перевыполнение соединения или замена участка.

Запрещено выполнять повторный прогрев/перепрессовку уже остывших дефектных швов без удаления и замены проблемного участка. Для обеспечения качества нужно сочетать документированный процесс и выборочные инструментальные проверки.

Качество, испытания и сертификация

Качество многотрубной теплотрассы Флексален подтверждается сочетанием заводских испытаний, контроля производства и полевых испытаний после монтажа. Типовой набор проверок и аттестации включает как испытания самого материала, так и испытания собранной трассы.

Испытание	Что проверяет	Когда проводится
Гидростатическое	Герметичность и прочность при рабочем/повышенном давлении	На заводе (изделие) и на объекте после монтажа
Термическое/циклирование	Стойкость материалов и сцепления слоёв при перепадах температуры	Типовые образцы в лаборатории
Механическое (раздавливание, изгиб)	Несущая способность изоляции и защитного кожуха	Заводские и выборочные полевые проверки
Теплотехническое (λ, удельные потери)	Соответствие заявленным тепловым потерям	Лабораторные испытания образцов
Огне- и дымостойкость	Поведение материалов при нагреве и горении	При необходимости для объектов с особыми требованиями

Система качества производителя должна включать систему контроля производства (FPC), протоколы испытаний и маркировку партий. Для прохождения тендеров и соответствия строительным нормам обычно требуется подтверждение третьей стороны (независимый орган). В документации указывают паспорт изделия, декларацию/сертификат соответствия, отчёты лабораторных испытаний и инструкции по монтажу и испытаниям на объекте.

На объекте обязательны: проверка комплектности и состояния поставки, гидростатическая проверка собранной трассы и оформление протоколов приёмки.

Испытания на герметичность и прочность

Для многотрубной теплотрассы проверка герметичности и прочности проводится на нескольких уровнях: целая сборка в заводских условиях, участки после монтажа и отдельно — каждый тип соединения. Основные методы и требования представлены ниже; окончательные числа и процедуры согласуются с проектной документацией и инструкциями производителя.

• Гидравлическое испытание (основной метод)
  • Цель: выявить утечки и оценить прочность труб и соединений при повышенном давлении.
  • Процедура: наполнение водой, последовательное нагнетание до установленного испытательного давления, выдержка и наблюдение за падением давления и визуальной герметичностью.
  • Типичные параметры: испытательное давление 1,25—1,5 × рабочее (рекомендуемые значения указываются в проекте и у производителя); выдержка от 15 до 60 минут на участок; допустимое падение давления — оговаривается в проектной документации (обычно не более 0,05—0,1 бар за выдержку для смонтированного участка, но ориентироваться нужно на техусловия поставщика).
• Пневматическое испытание
  • Применяется редко и только в случаях, когда гидростатика невозможна; требует повышенных мер безопасности.
  • Испытательное давление ниже гидро испытательного и проводится с использованием смягчающих мер (ограждения, дистанция, контроль утечек). Предпочтительна альтернатива — гидростатика.
• Испытание соединений и фитингов
  • Каждый тип соединения (сварной, прессовый, фланцевый) проверяется отдельно: визуально и под давлением. Для сварных стыков дополнительно возможен неразрушающий контроль (ультразвук, радиография — по проекту).
  • Для прессовых и монтажных фитингов проводят испытание на герметичность и выборочное механическое растяжение/срыв соединения в соответствии с рекомендациями производителя.
• Тепловые и цикловые испытания
  • Проверка устойчивости к температурным циклам (нагрев/охлаждение) важна для оценки адгезии слоя теплоизоляции и межтрубных напряжений. Схема и количество циклов определяются техническими условиями.
• Контроль защитного кожуха и изоляции
  • Проверяются механическая целостность ПЭ-оболочки, отсутствие трещин и вмятин, адгезия между слоями (при необходимости — путем выборочных испытаний на сцепление).

Результаты испытаний фиксируются протоколом: дата, участки, испытательное давление, время выдержки, падение давления, замечания и подписи ответственных лиц.

Сертификаты и нормативы (EN, ГОСТ и другие)

Для оценки соответствия многотрубной теплотрассы нормативам и подтверждения качества поставляемых материалов и работ обращают внимание на три группы документов: сертификаты материалов и изделий, производственные документы и нормативно-технические стандарты, применимые к монтажу и эксплуатации.

• Сертификаты производителя
  • Сертификаты соответствия материалов (ПЭ-трубы, пенополиуретан, ПЭ-оболочка), протоколы испытаний заводского контроля и декларации соответствия — требовать копии для каждой партии.
  • Сертификаты систем качества (например, ISO 9001) и экологические (ISO 14001) — показатель налаженного контроля производства и управления качеством.
• Нормативы и спецификации
  • Европейские и международные стандарты: применяются для проектирования, испытаний и маркировки изделий (в проектах указывают конкретные номера стандартов соответствующие типу труб и изоляции).
  • Национальные нормы и ГОСТы: регламентируют требования к материалам, методам испытаний и монтажу на территории РФ и стран ЕАЭС; обязательность применения определяется проектом и заказчиком.
  • Требования технического регламента Таможенного союза / ЕАЭС и действующие строительные нормы и правила (СНиП/СП) — учитываются при вводе в эксплуатацию.
• Независимые и третьесторонние отчёты
  • Протоколы лабораторных испытаний по теплофизическим и механическим параметрам от аккредитованных лабораторий повышают надёжность оценки.
  • Сертификаты одобрения типа или комплекта документов на систему (при наличии) упрощают приёмку и ввод в эксплуатацию.

Практическая рекомендация: включить в контракт требование о предоставлении полного пакета сертификатов и протоколов испытаний на поставку и отдельные узлы, а также условие о приемке только при наличии документов от аккредитованных лабораторий и/или третьей стороны.

Эксплуатация, обслуживание и ремонт

Эксплуатация многотрубной теплотрассы должна базироваться на регламенте, включающем плановый мониторинг, периодические инспекции и отработанные процедуры ремонта. Ниже — набор практических мероприятий, расписание и рекомендации по организации работ.

Периодический мониторинг и инспекции

• Ежедневный/постоянный контроль: показания давления и температуры на основных узлах и котельной; аварийные сигналы — регистрация и анализ.
• Ежемесячные проверки: визуальный осмотр доступных участков, состояние опор, отсутствие подтёков и деформаций защитной оболочки.
• Годовые инспекции: инструментальные измерения тепловых потерь (тепловизор), контроль изоляции и оболочки, оценка осадки траншей и целостности опорных конструкций.
• Инспекции после экстремальных событий: заморозки, значительные гидравлические удары, аварии на смежных коммуникациях — обязательная внеплановая проверка.

Тип проверки	Частота	Цель
Контроль давлений/температур	Постоянно (СКУ/АСКУЭ)	Раннее выявление отклонений и аварий
Визуальный осмотр оболочки и опор	Ежемесячно	Выявление механических повреждений и герметичности
Тепловизионный контроль	1 раз в год	Оценка локальных теплопотерь и скрытых утечек

Диагностика и локализация дефектов

• Методы обнаружения утечек: анализ падения давления, акустическая диагностика, тепловизионный контроль для надземных и неглубоких трасс, трассировка с использованием инертного газа или красителей в закрытых контурах (в отдельных случаях).
• Определение места повреждения: комбинировать данные приборов и визуальную инспекцию. Для подземных бесканальных трасс эффективны акустические приборы и тепловизор при сезонном прогреве трассы.
• Регистрация и документирование: каждый дефект фиксируется с привязкой к километражу, описанием, фотографией и рекомендацией по ремонту.

Типы ремонтных работ и порядок

• Местный ремонт изоляции и оболочки: восстановление ПЭ-оболочки методом сварки/стыковки или установка ремонтной манжеты, восстановление пенополиуретана ремонтной заливкой или заводскими наборами (следовать указаниям производителя теплоизоляции).
• Ремонт трубопровода без разборки трассы: применение ремонтных хомутов, муфт-ремкомплектов для прессовых соединений; допустимо при повреждениях наружного слоя и мелких протечках при соблюдении предписанных ограничений давления.
• Замена участка трассы: при серьёзных повреждениях проводится изъятие повреждённого сегмента, установка заводских соединительных элементов и восстановление изоляции с последующей гидроиспытательной приёмкой.
• Порядок работ:
  1. Отключение и безопасная разгерметизация участка (слив теплоносителя по согласованной схеме).
  2. Обеспечение мер по технике безопасности и ограждение места работ.
  3. Диагностика, выбор метода ремонта и подготовка материалов/комплектов.
  4. Выполнение ремонта, восстановление оболочки и изоляции, зачистка и антикоррозионная обработка при необходимости.
  5. Испытание отремонтированного участка гидростатикой или иным допустимым методом и документирование результатов.

Материалы и комплекты для ремонта

• Использовать заводские ремонтные комплекты или сертифицированные аналоги, совместимые с типом труб и изоляции (материал оболочки, плотность пенополиуретана, диаметр).
• Держать на складе типовые комплектующие для быстрого реагирования: манжеты, хомуты, ремонтные модули для изоляции, герметики и комплектующие для крепления.

Документирование и требования к персоналу

• Вести журнал технического обслуживания с заполнением протоколов осмотров, результатов измерений, актов ремонта и актов гидроиспытаний.
• Персонал должен иметь профильную подготовку и допуски для работ под давлением и при повышенных температурах; для сварки и НК контроля — соответствующие квалификации и сертификаты.

Критерий приемки после ремонта — успешное испытание и восстановление показателей, соответствующих проектным и заводским требованиям; все работы должны фиксироваться и подтверждаться подписями ответственных.

Диагностика и локализация дефектов

Последовательность диагностических работ должна быть ориентирована на быстрый поиск протечек и оценку состояния трассы при минимальных разрывах для ремонта. Рекомендуемая последовательность операций:

• Анализ эксплуатационной документации и журналов: проверить данные по давлению, температуре и предыдущим ремонтам в исследуемом участке.
• Визуальный осмотр доступных технических камер, колодцев и вводов: оценить состояние муфт, проходок, наружного кожуха и наличия влаги.
• Гидростатическое или пневматическое испытание герметичности согласно проектным требованиям и нормативам: изолировать участок, заполнить средой для испытаний, довести до тестового давления и зафиксировать его изменение за регламентированное время.
• Инструментальные методы локализации при положительном результате испытания:
  • акустическая локализация утечек с корреляцией сигналов на отводах и камерах;
  • тепловизионная съёмка для выявления температурных аномалий по трассе и в местах примыканий;
  • применение инертных/трассерных газов (при разрешении для конкретного типа трубы и условий) для точной локализации;
  • использование камер, эндоскопов и локаторов для обследования трубопроводов в доступных полостях.
• Оценка воздействия дефекта на эксплуатацию: величина потерь, риск распространения коррозии (если применимо), необходимость временного перетыкания или организации байпаса.

Критерии пригодности участка к дальнейшей эксплуатации и ремонту должны соответствовать проектной документации и требованиям надзорных органов; допуски на падение давления и длительность испытаний устанавливаются в проекте.

Ремонтные комплекты и порядок работ

Комплекты для ремонта многотрубной предизолированной трассы должны обеспечивать восстановление несущих и изолирующих слоёв и быть совместимы с материалами трубы и кожуха. Типичное содержание ремонтного комплекта:

• ремонтная муфта или вставка требуемого диаметра и типа соединения (электросварная/механическая/пресс);
• наружный ремонтный кожух или термоусадочная манжета для восстановления изоляции и внешней защиты;
• изоляционные материалы (пенополиолефин/минеральная вата/ленты) для восстановления теплового контура;
• комплект уплотнений, герметиков и антикоррозионных покрытий (по материалам трубопровода);
• инструменты: резаки, калибровочные приборы, пресс- или сварочный инструмент, термофен;
• маркировочные ленты, сигнальная сетка и комплект материалов для временной прокладки байпаса при необходимости.

Типовой порядок ремонтных работ:

1. организация безопасности: отключение участка, слив среды, обеспечение защитных мер для персонала;
2. ввод в локализацию: подтвердить местоположение дефекта инструментально, отметить границы работ на трассе;
3. демонтаж внешнего кожуха и изоляции в зоне ремонта с сохранением целых элементов для возможного повторного использования;
4. удаление повреждённой части трубы; подготовка торцов к соединению (очистка, калибровка);
5. монтаж ремонтной вставки или муфты согласно инструкциям производителя и требованиям к сварке/прессовке; контроль качества соединения (визуальный и неразрушающий контроль, если предусмотрен);
6. восстановление изоляции и защитного кожуха с соблюдением требуемой плотности и целостности внешнего слоя; восстановление маркировки и документации;
7. гидростатическая проверка отремонтированного участка и протокол испытаний; при положительном результате — восстановление нормальной эксплуатации и обратная засыпка (при подземной прокладке).

При ремонте многотрубных сборок важно минимизировать расслоение и смещение труб внутри кожуха; при невозможности локального ремонта предпочтительна замена заводского участка многотрубной сборки подготовленным переходным отрезком.

Преимущества и ограничения многотрубных решений Flexalen

Многотрубные предизолированные сборки подходят для решения задач, где важны компактность трассы и снижение числа траншейных работ. Основные преимущества и ограничения представлены ниже в кратком сравнении для принятия проектных решений.

Преимущества

Ограничения

Компактная прокладка: несколько технологических линий в одном кожухе уменьшают ширину траншеи. Сокращение монтажного времени за счёт заводской сборки и готовых отрезков. Снижение теплопотерь по сравнению с раздельными трассами при правильной изоляции. Отсутствие коррозионных проблем для пластиковых несущих труб, уменьшение числа металлических стыков. Упрощённая трассировка (меньше отдельных проложенных магистралей и кабельной инвентаризации).

Более высокая цена материала и комплектующих по сравнению с простыми одиночными трубами при аналогичных диаметрах. Сложность локального ремонта: доступ к отдельной трубе требует разделки изоляции и кожуха или замены заводского участка. Необходимость применения сертифицированных фитингов и подготовленного инструмента; квалификация монтажника влияет на надёжность соединений. Ограничения по диаметрам и сочетаниям труб в одном кожухе, что влияет на гибкость проектирования в нестандартных задачах. Требования по учёту теплового удлинения и деформации многотрубного пакета при проектировании опор и компенсационных элементов.

Нюансы выбора:

• Для плотной городской застройки и реконструкции многотрубные решения часто экономичнее по совокупной стоимости работ и занимаемой площади.
• Для магистралей с экстренно требуемой частой локальной доступностью или с особо высокими давлением/температурой предпочтительнее классические одиночные трубы с соответствующими материалами.
• При проектировании учитывать условия по запасам для будущих технологий (например, места для прокладки дополнительных кабелей или труб), а также требования к защите от механических воздействий и замораживанию в зоне прокладки.

Области применения: жилые, коммерческие и промышленные проекты

Многотрубная теплотрасса Flexalen применяется там, где требуется компактная и организованная прокладка нескольких циркуляционных контуров в едином корпусе: районные магистрали с ответвлениями, внутриквартальные подводки к многоквартирным домам, инженерные подводки в коммерческих и административных зданиях, а также технологические линии на производственных площадках. Основные критерии применения: необходимость нескольких параллельных контуров (отопление, ГВС, рециркуляция, холодоснабжение), ограниченное поперечное пространство трассы, требование минимизировать число стыковых соединений и ускорить монтаж.

Тип объекта	Типичная конфигурация	Практическое обоснование
Многоквартирные жилые комплексы	3—4 трубы: подача/обратка отопления + ГВС (часто с рециркуляцией)	Единая трасса уменьшает количество траншей и колодцев, упрощает ввод в тепловой узел и балансировку контуров.
Коммерческие здания и ТЦ	4 трубы: отопление/охлаждение (двухконтурные системы) или разделение систем ГВС и технологического тепло-обмена	Компактная прокладка упрощает разводку по этажам, сокращает площади технических коридоров и снижает количество полных подключений.
Индустриальные площадки и производства	5+ труб: комбинированные технологические контуры, гликолевые контуры, резервные линии	Позволяет уместить несколько технологических линий в одной защитной оболочке, упростить обслуживание и изоляцию от внешних факторов.
Кампусы, больницы, школы	Модульные многотрубные секции с заводской сборкой	Требования к бесперебойности и быстрому сервису делают выгодным использование готовых блоков с минимальным монтажным временем и высокой предсказуемостью работы.
Городские магистрали и подводки	Многотрубные магистральные секции для групп зданий	Уменьшение числа отдельных трасс и колодцев в плотной городской застройке, снижение затрат на дорожные работы.

Ограничения применения. Необходима проверка условий по механическим нагрузкам на трассу, температурно‑давленному режиму конкретной системы и требованиям пожарной безопасности для объектов с высокими требованиями к огнестойкости. Для участков с высоким техногенным воздействием рассматривают дополнительные защитные кожухи или железобетонные каналы.

• Когда предпочтительна многотрубная система: ограниченная ширина траншеи, необходимость нескольких контуров рядом, требование к сокращению монтажных стыков и ускорению пусконаладочных работ.
• Когда стоит рассмотреть альтернативы: одиночные магистрали при редком числе контуров, участки с экстремальными механическими нагрузками или когда регламент требует металлических магистралей.

Практические рекомендации при проектировании участка с Flexalen: закладывать доступные смотровые/монтажные камеры в местах переключений, предусматривать место для балансировочных и запорных устройств, согласовывать выбор диаметров и материал теплоносителя с подрядчиком сети и лабораторией теплотехнических расчётов.

Примеры типовых объектов и кейсы

Ниже — краткие примеры типовых реализаций, которые иллюстрируют распространённые решения и практические нюансы.

• Жилой микрорайон, 120 квартир.Решение: подземная многотрубная подводка к секциям здания с тремя контурами (отопление, ГВС, рециркуляция). Монтаж выполнялся бесканальным методом с прокладкой в одной траншее, заводская сборка секций на участке сократила трудозатраты по стыковке. В проекте учтены монтажные колодцы у теплового узла и запорная арматура для индивидуальной балансировки стояков.
• Торгово-развлекательный центр.Решение: наземная прокладка на опорах из-за перепадов рельефа и необходимости быстрого доступа. Использованы четырёхтрубные модули (горячее и холодное снабжение отдельными парами). Особенность — организация компенсации теплового удлинения на длинных пролетах и защита оболочки от солнечного нагрева.
• Промышленные участки с технологическими контурами.Решение: многотрубные секции с пятью и более коммуникациями, часть контуров с гликолевым теплоносителем. Для участков с внешним воздействием применены усиленные защитные кожухи и дополнительные арматурные колодцы для обслуживания. В проекте заложены элементы контроля температуры и локальной изоляции при ремонте.
• Больница или образовательный кампус.Решение: заводская сборка модульных трасс с предустановленными запорными и регулировочными устройствами. Важное требование — дублирование критичных контуров и возможность быстрого переключения при ремонте, поэтому проект включает распределительные камеры и резервные обходные линии.

Выводы из кейсов. Перед применением многотрубной Flexalen следует согласовать требования по доступности для обслуживания, условиям прокладки (подземно/надземно), и плану гидравлической балансировки. Предварительная заводская сборка секций и проектирование монтажных камер позволяют снизить время монтажа и упростить ввод в эксплуатацию.

Экономика проекта: стоимость, окупаемость и логистика

Оценка экономической эффективности многотрубной теплотрассы Flexalen должна опираться на полную калькуляцию затрат по этапам жизненного цикла: проектирование, поставка материалов, подготовительные работы, монтаж, испытания и ввод в эксплуатацию, а также эксплуатационные расходы и плановые ремонты. Важно разделять капитальные затраты (CAPEX) и операционные (OPEX) и учитывать временной профиль платежей для расчёта окупаемости.

• Основные статьи CAPEX: трубы и изоляция, защитный кожух, фитинги и арматура, специзделия (коллекторы, компенсаторы), элементы крепления и опор, транспортировка длинномерных секций, предварительная сборка/модульная поставка, земляные и строительные работы, испытания и пусконаладка.
• Основные статьи OPEX: потери тепла, расход насосной электроэнергии, плановое обслуживание соединений и компенсаторов, локальный ремонт, мониторинг и диагностика.
• Непредвиденные расходы и риски: удорожание материалов, задержки поставок, дополнительные грунтовые работы, корректировки проектных решений — рекомендуется закладывать резерв 5—15% от сметного CAPEX в зависимости от сложности объекта.

Оптимизация затрат возможна за счёт модуляризации и стандартизации комплектов, минимизации числа сварных/комплектных монтажных узлов, использования заводских сборок и согласования графика поставок с производством и строительными работами.

Экономическая модель должна включать эффект от снижения теплопотерь и увеличения межремонтного интервала — эти параметры влияют на срок окупаемости вложений в более дорогие материалы и герметичные соединения.

Пример упрощённого расчёта срока окупаемости (наглядно):

Параметр	Значение (пример)
Дополнительные CAPEX за конструкцию Flexalen vs традиция	500 000 руб.
Годовая экономия на топливе и O&M	120 000 руб./год
Срок окупаемости	≈ 4,2 года (500 000 / 120 000)

Это пример. Для реального проекта использовать фактические данные по тарифам, КПД источника, транспортным потерям и реальному графику эксплуатации.

Факторы, влияющие на цену и сроки поставки

• Тип и комплектность трубного набора: количество труб в секции, диаметр, материал внутренней трубы и кожуха, требование к компенсаторам и коллекторам напрямую влияют на стоимость и время производства.
• Длина отдельных партий и упаковка: длинномерные секции и предварительно собранные модули требуют специализированной логистики и ручной погрузки; поставка бухт полиэтиленовых труб проще, но требует сварки на месте.
• Наличие на складе и серийность изделий: стандартные типоразмеры доступны быстрее, а нестандартные — под заказ с увеличением срока производства (обычно от нескольких недель до нескольких месяцев).
• Требования по сертификации и документации при ввозе: если требуется подтверждение соответствия (сертификаты EN/ГОСТ, протоколы испытаний), это добавляет время на подготовку и таможенные процедуры при импортных поставках.
• Транспортные ограничения и разрешения: крупногабаритные или тяжёлые отправки могут потребовать специальных разрешений на автотранспорт, сопровождения и ограниченных временных окон для перевозки.
• Сезонность и загруженность поставщика: пиковые периоды стройки или ремонтных кампаний увеличивают сроки. Планирование с буфером 4—8 недель снижает риск простоя.
• Координация с подрядчиками и поставками других материалов: несинхронизированная логистика приводит к хранению на площадке, ухудшению условий монтажа и дополнительным издержкам.

Практические меры по снижению стоимости и ускорению сроков: использовать типовые модульные решения, согласовывать графики поставок с производителем, оформлять заказы заранее и предусматривать резервные складские площадки ближе к объекту.

Проектирование и документация: чертежи, спецификации и поддержка

Проектная документация для многотрубной теплотрассы Flexalen должна обеспечивать понятную передачу требований подрядчику и включать рабочие чертежи, спецификации материалов, схемы монтажа и планы испытаний. Недостаточность или расплывчатость документации приводит к дополнительным запросам, переделкам и экономическим потерям.

• Обязательные графические документы:
  • План трассировки на генеральном плане с отметками и привязками.
  • Продольные профили трасс с расчётными уклонами, глубинами заложения и местами ввода в здания.
  • Поперечные сечения в местах переходов, пересечений и прокладки вблизи объектов.
  • Изометрические схемы узлов и заводских модулей: коллектора, компенсаторы, узлы ввода.
• Требуемые текстовые документы:
  • Спецификация материалов (BOQ) с обозначениями по маркам Flexalen, размерами, количеством и требованиями к упаковке.
  • Технические требования: рабочие давления и температуры, требования к изоляции и кожуху, способы соединений (сварка, пресс, пайка), классы герметичности.
  • План контроля качества и приемки: контроль входящего материала, процедуры сварки/прессовки, испытания на плотность и гидравлические испытания, протоколы.
  • Инструкции по монтажу и хранению на площадке, требования к средствам подъёма и укладке, ограничения по температуре и влажности при монтаже.

Рекомендуемый набор документов для передачи поставщику и подрядчику:

Документ	Цель
Техническое задание	Задать параметры системы, требования к материалам и испытаниям
Рабочие чертежи (планы и профили)	Определить трассировку, отметки и строительные объёмы
Изометрии узлов и спецификации	Упростить изготовление модулей и заказать фитинги
План качества (QA/QC)	Описать контрольные мероприятия и приёмку работ

Инструменты и поддержка: использование CAD/BIM ускоряет согласование пересечений и расчёт объёмов. Производители Flexalen обычно предоставляют каталоги, типовые узлы и расчётные модули — эти материалы целесообразно включать в проект как обязательные приложения. При возникновении нестандартных узлов предусмотрите инженерную поддержку производителя для согласования конструктивных решений и подготовки рабочих чертежей заводской сборки.

Наконец, чётко пропишите ответственность за подготовку и актуализацию документации в договоре: кто поставляет чертежи как «для согласования», кто — как «рабочие» и какой документ считается базой для производства и монтажа.

Типовые спецификации и рабочие чертежи для многотрубных трасс

Спецификация должна содержать исчерпывающий набор данных, по которым выполняются поставка, монтаж и приёмка многотрубной теплотрассы. Основные разделы спецификации и требования к рабочим чертежам:

• Общие данные проекта: наименование объекта, трасса, цепная разбивка, нормативные температурно-давления режимы, контактные лица и ссылки на смежные разделы проекта.
• Таблица материалов (BOM) с указанием: наименование изделия (труба, муфта, отвод, коллектор), тип Flexalen или другой марки, номинальный наружный/внутренний диаметр, толщина изоляции, длина отрезков, артикулы поставщика, количество и масса.
• Технические характеристики: рабочее давление и допускаемая температура, допустимые циклы нагрева/охлаждения, коэффициенты теплопередачи, сопротивление паропроницанию, стойкость к коррозии и агрессивным средам.
• Требования к соединениям: типы фитингов (прессовые, сварные, заводские стыки), допустимые методы герметизации, требования к уплотнениям, положение и обозначение сварных швов на чертежах.
• Монтажные параметры: минимальные радиусы изгиба, расстояния между трубами в пакете, шаг опор, типы опор и детали их крепления, схема расширительных компенсаторов, уклоны и гарантируемые отметки осей.
• Испытания и приёмка: режим гидравлического испытания (давление, длительность, допустимый перепад давления), проверка герметичности при температурной нагрузке, протоколы контроля качества.
• Упаковка, маркировка и логистика: группировка по рейсам, требования к маркировке сегментов, условия хранения и ограничения по времени эксплуатации до монтажа.

Рабочие чертежи должны включать несколько обязательных комплектов:

• План трассы с привязкой к местности, отметками уровней и координатами узлов.
• Продольный профиль с указанием уклонов, глубин заложения, мест пересечений и канаутических решений.
• Поперечные сечения по шаблону через каждые 50—200 м и на характерных участках (переезд дорог, водоёмы, инженерные сети).
• Изометрические сборочные чертежи участков многотрубного пакета с нумерацией труб, местоположением соединений, опор и компенсаторов.
• Деталировки узлов: места ввода в здания, проходов через стены, типы уплотнений и противопожарных преград, детали опор и анкеров.
• Схемы монтажа и последовательность сборки, инструкции по временной фиксации и протоколы контроля геометрии.

Пример типовой таблицы спецификации (фрагмент):

Наименование	Параметр	Примечание
Труба тепловая Flexalen	DN 50, 2.0 MPa, изоляция PUR 50 мм	Указать длину, артикул
Муфта заводская	комплект для DN 50	тип: пресс/сварка
Опора скользящая	для пакета труб, нагрузка 2 kN	черч. №-XX

Минимальный комплект чертежей и документов при передаче на монтаж: планы и профили в DWG/PDF, изометрии, спецификация BOM в Excel с кодами поставщика, паспорта и сертификаты на материалы, монтажная инструкция и протоколы испытаний поставщика.

Требования по охране окружающей среды и безопасности

Проектирование и эксплуатация многотрубной теплотрассы должны предусматривать минимизацию воздействия на окружающую среду и соблюдение технических мер безопасности при хранении, транспортировке, монтаже и утилизации материалов. Конкретные требования:

• Соответствие материалов и работ действующим национальным и региональным нормативам по охране окружающей среды и химической безопасности (указать применимые ГОСТ/СНиП/региональные предписания в рабочей документации).
• Контроль выбросов и утилизация отходов: упаковочные материалы, обрезки полиэтиленовых кожухов и фрагменты полиуретановой изоляции должны утилизироваться согласно действующим нормам; при необходимости предусмотреть сортировку и накопительные емкости на площадке.
• Профилактика загрязнений почвы и водоёмов: при выполнении земляных работ предусмотреть мероприятия по защите от попадания нефтепродуктов и строительных растворов в природные водоёмы (отстойники, временные дамбы, план контроля осадка вод).
• Работы с компонентами из полиуретана и растворителями: обеспечить средства индивидуальной защиты, вентиляцию, ограничить контакт рабочих с неотверждёнными композициями; хранение химикатов в герметичной таре и в помещениях с защитой от осадков.
• Контроль утечек теплоносителя: в зависимости от типа теплоносителя предусмотреть систему обнаружения утечек, дренаж и локализацию проливов, вторичную защиту в зонах с повышенной экологической ценностью (водоохранные зоны, особо охраняемые территории).
• Энергоэффективность и снижение потерь: проект должен содержать расчет теплопотерь и обоснование толщины изоляции, что прямо влияет на выбросы CO2 и эксплуатационные расходы.
• Документация и отслеживаемость: паспорта материалов, сертификаты по составу и утилизации, журналы складирования и акты передачи отходов в пункты утилизации.

Пожаробезопасность и требования к материалам

Параметры горючести оболочек и изоляции существенно влияют на решения при прокладке в подземных каналах, туннелях и зданиях. Практические требования и меры:

• Требование к классу реакции на пожар: указывать требуемый класс по EN 13501-1 или аналогичному национальному стандарту для наружной оболочки и наружной поверхности изоляции в соответствии с местными регламентами (внутренние помещения, технические подполья, туннели — более строгие требования).
• Использование негорючих или трудногорючих материалов в специальных зонах: в специальных зданиях и эстакадах требовать негорючие или самозатухающие покрытия, противопожарные вставки в местах ввода в здания, огнезадерживающие муфты и компенсаторы.
• Пассивные противопожарные мероприятия: установка противопожарных преград на вводах, применение огнезащитных покрытий на металлических элементах, организация противопожарных зазоров и использование люков/покрытий с огнестойкостью по проектным требованиям.
• Оперативные инструменты защиты: маркировка трассы, установка ручных/автоматических отсечных кранов в доступных местах, наличие планов эвакуации и схем аварийного отключения в документации.
• Испытания и сертификаты: при выборе системы требовать протоколы испытаний на горение и дымообразование, сертификаты соответствия для оболочки и утеплителя. В рабочей документации указывать обязательный пакет документов на проверку при поставке.
• Монтажные и эксплуатационные ограничения: запрет на складирование горючих материалов вблизи трассы, специальное хранение отходов, регулярные инспекции состояния оболочки и наличия повреждений, план восстановления огнезащитных свойств после ремонтов.

Часто задаваемые вопросы (FAQ) по многотрубной теплотрассе Флексален

Какие рабочие температуры и давления допустимы для трубопроводов Flexalen?

Допустимые значения зависят от конкретной серии и материала внутренней магистральной трубы. В проекте используйте паспортные данные производителя: максимальная температура, допустимое рабочее давление и соответствующий класс PN указываются в техническом описании каждой серии. При отсутствии данных в проекте заложите запас по температуре и давлению и требуйте от поставщика подтверждающие протоколы испытаний.

Можно ли использовать антифриз (гликоль) в многотрубной трассе Flexalen?

Совместимость зависит от материала внутренней трубы и уплотнений фитингов. Часто допускается вода с концентрацией гликоля, но нужно согласовать тип гликоля и максимальную концентрацию с поставщиком и проверить химическую стойкость материалов, а также влияние на теплотехнические потери и вязкость при расчётах гидравлики.

Какой минимальный радиус изгиба у многотрубных элементов?

Минимальный радиус изгиба указан в техническом паспорте конкретной конфигурации и зависит от диаметра и конструкции многотрубного кабеля. Для проектирования используйте паспортные значения; при необходимости обоснования указывайте радиус как несколько диаметров трубы и согласуйте с монтажной организацией.

Какова ожидаемая долговечность системы?

Срок службы зависит от условий эксплуатации, качества монтажа и режима теплоносителя. На практике при корректной эксплуатации и регулярном обслуживании большинство ППУ-изолированных трасс служат десятилетиями. Для расчёта экономического обоснования используйте нормативный ресурс от производителя и заводские протоколы испытаний на старение.

Какие методы диагностики применимы для многотрубных трасс Flexalen?

Применяются гидростатические и вакуумные испытания, тепловизионная съёмка поверхностей при работе, акустическая локализация протечек, эндоскопия в колодцах, контроль параметров теплоносителя (содержание кислорода, коррозионные продукты). Выбор метода зависит от вида дефекта и доступа к трассе.

Можно ли выполнять бесканальную прокладку с многотрубными линиями?

Да, многотрубные решения Flexalen допускают бесканальную прокладку при соблюдении минимальных радиусов изгиба, методик вытягивания и требований к защитной оболочке. Требования по механической защите и последовательности работ должны быть согласованы с поставщиком и отражены в рабочей инструкции.

Как выбрать поставщика и получить техническую поддержку

• Формализация требований: подготовьте техническое задание с перечнем рабочих параметров (температура, давление, диаметр, тип трассы, ожидаемая нагрузка, требования к изоляции и кожуху), объёмом поставки и условиями монтажа.
• Критерии отбора поставщика:
  • подтверждённые сертификаты и соответствие стандартам (EN, национальные нормативы);
  • опыт поставок и реализованные проекты со схожими задачами;
  • наличие сервисной службы и складских остатков на ключевые позиции;
  • возможность предоставления проектной документации, расчётов и CAD-элементов;
  • условия гарантии, сроки реакции на гарантийные обращения и локализация запасных частей.
• Этапы взаимодействия:
  1. Запрос коммерческого и технического предложения с указанием сроков и комплектации.
  2. Согласование технических нюансов: материалы, допуски, методы испытаний и приёмки на объекте.
  3. Подписание договора с чёткими гарантийными обязательствами, SLA по реакции на аварии и перечнем прилагаемой документации (сертификаты, протоколы испытаний, монтажные инструкции).
  4. Организация предпоставочных испытаний и инспекции на заводе (по договорённости) для критичных поставок.
  5. План поставки и логистика: упаковка, хранение на площадке, последовательность поставок для удобства монтажа.
  6. Обучение монтажной бригады и пусконаладочные работы при необходимости.
• Техническая поддержка: требуйте приёма на объект инженера поставщика для ввода в эксплуатацию, протоколирования испытаний и передачи эксплуатационной документации. Обсудите формат поддержки: телефон/электронная почта, выезд на объект, удалённая помощь по чертежам и расчётам.
• Пункты для переговоров и договора: обязательные комплектующие, ответственность за несоответствие, условия ремонта/замены по гарантии, срок устранения дефектов, условия хранения и транспортировки.

Контроль качества поставок и гарантийное обслуживание

Приёмка поставки должна быть протоколирована и включать визуальный осмотр, соответствие маркировки и комплектности, а также выборочные замеры. Ниже — типовой чек-лист для входного контроля и порядок гарантийных действий.

Проверка	Метод контроля	Требуемый документ
Маркировка и идентификация	Сверка маркировочных табличек и штрих-кодов с накладными	Серийные номера, Паспорта изделия
Геометрия и размеры	Измерение наружного/внутреннего диаметра, толщины стенки	Протоколы контроля, приёмный акт
Целостность изоляции и кожуха	Визуальный осмотр, ударно-упругое тестирование при необходимости	Акт осмотра
Документация и сертификаты	Проверка наличия сертификатов, протоколов испытаний и деклараций	Сертификаты соответствия, материал. сертификаты, протоколы гидроиспытаний

Порядок гарантийного обслуживания:

• Оформление претензии: заказчик направляет заявление с описанием дефекта, фото/видео и реквизитами партии.
• Оперативная экспертиза: поставщик в указанный договором срок проводит дистанционную оценку и при необходимости выездную инспекцию.
• Решение по рекламации: ремонт на месте, замена изделия или кредитование затрат — в зависимости от причины и условий гарантии. Все действия фиксируются актом выполнения работ.
• Исключения из гарантии: механические повреждения при хранении/монтаже, несоблюдение монтажных инструкций, агрессивная среда без согласования с поставщиком.
• Рекомендации по ускорению процесса: сохранять упаковку и маркировку, вести журнал приёмки, своевременно передавать протоколы монтажных и пусконаладочных испытаний.
