Четырехтрубная или трехтрубная система Флексален?

Базовая развилка: нужен ли магистральный контур рециркуляции ГВС в грунте. Если рециркуляция требуется для выдерживания температуры у удаленных точек водоразбора — выбирают четырехтрубную. Если допустима работа без магистральной рециркуляции (или она организуется внутри зданий), рациональна трехтрубная.

• Длина от источника до самой удаленной точки ГВС и внутренний диаметр трубопровода (объем воды в линии).
• Требуемое время появления горячей воды на кране и график водоразбора.
• Санитарные требования к поддержанию температуры ГВС и ограничению стагнации.
• Структура сети: одно здание или несколько корпусов, наличие стояков с балансировкой.
• Экономика: разница CAPEX одной нитки трубы и арматуры против OPEX рециркуляции и сливов воды.

Практическое правило: нужна стабильная температура ГВС на удалении без ожидания — четырехтрубная; трасса короткая и водоразбор редкий — трехтрубная.

Когда уместна трехтрубная конфигурация

Трехтрубная схема оправдана там, где магистральная рециркуляция ГВС не требуется или выполняется внутри здания, а наружная линия короткая и теплопотери критичны.

• Короткие участки от источника до ввода (как ориентир: десятки метров), малый объем воды в наружной линии и приемлемое время ожидания на кране.
• Внутренняя рециркуляция организована в здании; наружная магистраль подает только ГВС без обратки.
• Предсказуемый и эпизодический водоразбор: коттедж, таунхаус, небольшой офис/павильон, малоэтажный блок.
• Нет повышенных требований к мгновенной подаче ГВС на удаленных точках (допустимо кратковременное ожидание).
• Цель — минимизировать CAPEX, число соединений и земляные работы, а также снизить теплопотери за счет исключения одного контура.

Контроль: оцените объем воды между источником и первой точкой водоразбора; при малом объеме и редких пусках трехтрубная линия обеспечивает приемлемый комфорт без магистральной рециркуляции.

Когда выигрывает четырехтрубная конфигурация

Четырехтрубная схема необходима, когда требуется поддерживать температуру ГВС по всей протяженности наружной сети и сокращать время ожидания в пиковые и ночные часы.

• Разветвленные сети и/или значительные расстояния до удаленных точек (десятки—сотни метров), несколько корпусов или узлов разбора.
• Жесткие требования к температуре на точках водоразбора и ограничению стагнации воды.
• Объекты с постоянной загрузкой и высокими ожиданиями по комфорту: гостиницы, медучреждения, спорт- и соцобъекты, школы/детсады, многоэтажные дома.
• Необходимость минимизировать сливы остывшей воды и жалобы пользователей за счет рециркуляции.
• Готовность поддерживать балансировку рециркуляции (термостатические клапаны, насос(ы), контроль обратной линии ГВС).

Итог: дополнительные CAPEX (четвертая труба и узлы рециркуляции) компенсируются снижением эксплуатационных потерь времени и воды, стабильной температурой ГВС и соблюдением санитарных требований.

Ключевые различия: ГВС, рециркуляция, потери и комфорт

Критерий	Трехтрубная	Четырехтрубная
Состав контуров	Подача/обратка отопления + подача ГВС	Подача/обратка отопления + подача/обратка ГВС
Рециркуляция ГВС	Отсутствует в грунтовой линии (возможна только внутренняя)	Полноценная магистральная рециркуляция
Время до горячей воды	Зависит от длины и объема линии; возможна задержка	Минимальное при корректной балансировке
Санитарные риски стагнации	Выше на длинных участках и при редком водоразборе	Ниже за счет постоянного протока
Теплопотери магистрали	Ниже (минус один контур)	Выше (добавлена обратка ГВС)
CAPEX	Ниже	Выше
OPEX (насосы/поддержание)	Ниже	Выше, но меньше сливов остывшей воды
Типовые объекты	Короткие вводы, частный/малоэтажный сегмент	Протяженные и многокорпусные сети, объекты с 24/7 спросом

Оценка ожидания: t ≈ Vлинии / qкрана. Пример: Dвн ≈ 20 мм, L = 10 м ⇒ V ≈ 3,1 л; при q = 6 л/мин t ≈ 30 с. При больших L без рециркуляции комфорт снижается.

Как устроена система Флексален: конструкция и компоненты

Система Flexalen — это предизолированные многослойные линии с одной или несколькими сервисными трубами в единой теплоизоляции и защитной оболочке. Конструкция формируется на заводе и поставляется бухтами или штангами, что сокращает число стыков на трассе и ускоряет монтаж. В многотрубном исполнении (3Т/4Т) внутри одной оболочки прокладываются контуры отопления и горячего водоснабжения, в том числе рециркуляция ГВС.

• Сервисные трубы: термопластичные полиолефины, типично полибутен (PB-1) для отопления и ГВС, совместимые с теплоносителями и питьевой водой.
• Теплоизоляция: закрытоячеистая полиолефиновая пена с низким водопоглощением и стабильными теплотехническими характеристиками.
• Наружная оболочка: гофрированный полиэтилен для защиты от влаги и механических воздействий, с высокой гибкостью при прокладке.
• Соединительная система: электросварные муфты и фасонные элементы под материал сервисной трубы, обеспечивающие однородные герметичные стыки.

Практический эффект: минимизация теплопотерь за счет заводской изоляции и сокращение земляных работ благодаря гибкой прокладке длинными отрезками.

Материалы и изоляция: от трубы до оболочки

Несущая (сервисная) труба из PB-1 сочетает стойкость к температурным циклам с ударной вязкостью на холоде и малой шероховатостью внутренней поверхности. Для ГВС применяется материал, допущенный к питьевой воде; для отопления — к теплоносителям с ингибиторами коррозии и антифризами в допустимых концентрациях. Допускаются классы эксплуатации отопления и ГВС с рабочими температурами до 80—95 °C и расчетным давлением, соответствующим выбранной серии труб и арматуры.

• Изоляционный слой — закрытоячеистая полиолефиновая пена: не капиллярна, устойчива к увлажнению, сохраняет λ при длительной эксплуатации.
• Толщина изоляции подбирается по расчету теплопотерь и требованиям к температуре ГВС/теплоносителя на вводе.
• Защитная оболочка из ПЭ (гофрированная) повышает устойчивость к внешним нагрузкам, облегчает изгиб и выдерживает транспортно-монтажные воздействия.

В многотрубных линиях общий изоляционный объем работает как общий «кокон», снижая число тепловых мостов и упрощая трассировку в одной траншее.

Многотрубные связки: 3Т и 4Т на практике

Связки 3Т и 4Т — это заводские комбинации сервисных труб в общей изоляции и оболочке. Конфигурации подбираются под функции объекта: отопление, ГВС и рециркуляция.

Параметр	3Т (трехтрубная)	4Т (четырехтрубная)
Состав контуров	Отопление подача/обратка + ГВС подача	Отопление подача/обратка + ГВС подача/рециркуляция
ГВС на удаленных точках	Возможна задержка температуры до прогрева линии	Поддержание температуры по трассе, быстрый выход на режим
Теплопотери наружной сети	Ниже из-за меньшего числа труб	Выше за счет рециркуляции и доп. трубы
CAPEX/монтаж	Ниже: меньше труб и арматуры	Выше: дополнительная труба и балансировка
Комфорт и санитарные требования	Зависит от длины и режима водоразбора	Стабильная температура крана при равномерной рециркуляции

• 3Т применяют при коротких наружных участках ГВС или когда рециркуляция организуется внутри здания.
• 4Т выбирают при протяженных линиях и необходимости гарантировать температуру ГВС на любом ответвлении без пролива.

Фитинги и узлы: муфты, отводы, запорная арматура

Соединения выполняются системой электросварных муфт и фасонных деталей под материал сервисной трубы (как правило, PB-1), что обеспечивает монолитность и герметичность узлов. Для переходов и разводки доступны типоразмерные решения.

• Муфты, тройники, редукции, отводы: формируют магистраль и ответвления без камер или с минимальными камерами обслуживания.
• Концевые элементы и вводы: герметизация окончаний оболочки, переход через стены и фундаменты, защита изоляции.
• Запорная и регулирующая арматура: шаровые краны на контурах отопления и ГВС, обратные клапаны, балансировочные клапаны на рециркуляции.
• Изолированные узлы: готовые модули с арматурой в теплоизоляционных кожухах для сокращения теплопотерь и времени монтажа.

Критично соблюдать совместимость материалов фитингов и труб, а также технологии электросварки: подготовка кромок, параметры прогрева и контроль остывания.

Задачи, которые решают трехтрубная и четырехтрубная линии на объекте

• Совместная доставка тепла и ГВС по одной траншее: снижение объема земляных работ, числа стыков и пересечений с коммуникациями.
• Обеспечение требуемой температуры ГВС на вводе в здание: 4Т-линия с рециркуляцией поддерживает режим вдоль всей трассы.
• Оптимизация капитальных затрат на коротких участках: 3Т-линия дает экономию материалов и арматуры при приемлемом времени пролива.
• Ускорение ввода объектов: длинные бухты уменьшают количество соединений и монтажных операций на площадке.
• Балансировка и устойчивость гидравлики: 4Т с регулируемыми байпасами/клапанами стабилизирует расход в рециркуляционном кольце при переменном водоразборе.
• Адаптация к компоновке источника: гибкая трассировка вокруг препятствий, минимизация камер, интеграция с модульными котельными и тепловыми пунктами.

Выбор между 3Т и 4Т сводится к соотношению: длина наружной линии ГВС и требования к времени получения горячей воды против допустимых теплопотерь и бюджета.

Частный дом и малоэтажка: отопление + ГВС

Для отдельно стоящих домов и малоэтажных комплексов выбор между трехтрубной и четырехтрубной линией Flexalen определяется длиной ввода ГВС, требуемым временем подачи горячей воды и режимом потребления.

• Короткий ввод (до 20—30 м), нерегулярный разбор, допустимо ожидание 10—20 секунд: трехтрубная связка (подача/обратка отопления + подача ГВС) снижает CAPEX и упрощает монтаж. Рециркуляцию можно организовать внутри здания локально.
• Длинный ввод (свыше 30—40 м), несколько точек водоразбора, требование «мгновенного» ГВС и санитарные ограничения: четырехтрубная система с отдельной рециркуляцией ГВС обеспечивает стабильную температуру на дальних точках и экономит воду.
• Низкотемпературные источники (ТН, конденсационные котлы) и теплые полы: целесообразно закладывать меньшие ΔT по отоплению и контролировать скорости, чтобы удержать гидравлическое равновесие при малых диаметрах.

Производственные и социальные объекты

Для школ, детских садов, медучреждений, спорткомплексов, цехов с душевыми и столовыми базовым вариантом выступает четырехтрубная конфигурация Flexalen.

• Разнесение контуров: ГВС и ее рециркуляция независимы от отопления, что позволяет поддерживать санитарную температуру при межсезонной остановке отопления.
• Длинные трассы и пиковые нагрузки: отдельный рециркуляционный трубопровод стабилизирует температуру и сокращает время ожидания на дальних точках.
• Планово-предупредительное обслуживание: проще балансировать петли ГВС термостатическими клапанами, контролировать возвратную температуру и исключать застойные участки.
• Энергоэффективность: корректный подбор расхода рециркуляции уменьшает перетоп ГВС и снижает OPEX без компромисса по качеству.

Проектирование теплотрассы на базе Flexalen: от расчета до трассировки

• Исходные данные: тепловые нагрузки на отопление и ГВС, графики потребления, требуемые температуры у потребителей, длины и схема застройки, ограничения по трассировке.
• Выбор 3Т/4Т: по длине ввода ГВС, допускаемому времени ожидания, санитарным требованиям и режимам работы источника. При удаленных точках и ночных/межсезонных перерывах — четырехтрубная.
• Гидравлический расчет: задание ΔT, определение массовых расходов, подбор диаметров по допустимым скоростям и потерям, расчет напора насосов с учетом местных сопротивлений узлов.
• Теплотехника: оценка потерь по таблицам производителя для выбранных диаметров и изоляции; расчет расхода рециркуляции ГВС по допустимому падению температуры в петле.
• Трассировка: минимизация стыков за счет поставки в бухтах, соблюдение радиусов гиба, глубина заложения ниже промерзания, разуклонка, пересечения дорог в защитных кожухах, вводы через гильзы, размещение запорной арматуры и камер доступа.
• Спецификация: многотрубные сборки Flexalen (3Т/4Т), фитинги и муфты, запорная арматура, балансировочные и обратные клапаны, теплоизоляционные аксессуары, комплектация бухт/штанг.

Практическое правило: если длина ввода ГВС превышает 30—40 м или время ожидания горячей воды недопустимо, закладывайте четырехтрубную схему с рециркуляцией.

Гидравлика: диаметры, скорости, ΔT

• Тепловой баланс: P = G·c_p·ΔT. Для отопления выбирают ΔT 10—20 K (низкотемпературные системы) или 20—30 K (традиционные графики) с проверкой по режиму источника.
• Скорости в пластиковых трубопроводах: магистрали отопления 0,6—1,2 м/с; ответвления 0,3—0,7 м/с. Подача ГВС 0,6—1,0 м/с; рециркуляция ГВС 0,2—0,5 м/с для снижения шума и потерь.
• Удельные потери давления: ориентир 100—300 Па/м для отопления и 50—150 Па/м для рециркуляции ГВС. Итоговый напор насоса — сумма линейных и местных сопротивлений с запасом на арматуру.
• Меньшее число фасонных частей в Flexalen (поставка в бухтах) снижает местные потери и упрощает увязку насосов.

Теплотехника: потери и поддержание температуры ГВС

• Теплопотери трассы: используйте табличные q_л производителя для выбранного типоразмера и изоляции. Суммарные потери Q_loss = Σ(q_л·L) по всем участкам.
• Расход рециркуляции: G_rec = Q_loss / (c_p·ΔT_allow), где допустимое снижение температуры вдоль петли ΔT_allow обычно 3—5 K.
• Целевые температуры: на наиболее удаленной точке рециркуляционной петли — не ниже 55 °C; источник настраивается с учетом теплопотерь и смесительных узлов.
• Балансировка: термостатические клапаны на обратке стояков/веток поддерживают заданную температуру возврата ГВС и исключают перегрев ближних участков.
• Если применяется трехтрубная линия без внешней рециркуляции, ограничивайте длину подачи к точкам водоразбора, используйте внутренние циркуляционные петли здания или локальные накопительные водонагреватели для сокращения времени ожидания.

Экономика: CAPEX, OPEX и TCO трехтрубной и четырехтрубной схем

TCO многотрубной линии складывается из затрат на материалы и монтаж (CAPEX) и ежегодных расходов эксплуатации (OPEX): теплопотери, электроэнергия насосов, вода и водоотведение, сервис. Трехтрубная система снижает CAPEX за счет отсутствия обратной линии ГВС на внешнем участке. Четырехтрубная добавляет затраты на четвертую трубу и арматуру, но сокращает эксплуатационные потери, связанные со сливами остывшей воды и временем ожидания горячей воды.

Статья затрат	3-трубная	4-трубная	Комментарий
Материалы труб и изоляции	ниже	выше	в 4Т добавляется обратная линия ГВС
Траншея и подготовка основания	ниже	выше	меньшая ширина/объем грунта у 3Т
Фитинги, запорная арматура	ниже	выше	на один контур меньше узлов у 3Т
Монтажные работы и сроки	ниже	выше	меньше соединений и операций у 3Т
Потери тепла на внешнем участке ГВС	зависят от простоев	постоянные	4Т держит температуру, потери фиксированы по q, Вт/м
Сливы остывшей воды	выше	ниже	в 3Т без рециркуляции растут расходы воды и энергии
Комфорт (время ожидания ГВС)	хуже на длинных участках	лучше	4Т обеспечивает быстрый выход на температуру

Материалы и монтаж: где экономит трехтрубная

• Одна труба меньше в связке: экономия на трубе, изоляции, оболочке, термоусадочных элементах.
• Узкая траншея: меньше объем выемки и обратной засыпки, меньше песчаного основания и ПГС.
• Фурнитура: минус комплект арматуры и фасонных деталей по контуру ГВС-рециркуляции (муфты, отводы, краны, балансировочные клапаны).
• Стыки и время: меньше стыковочных операций (электросварные/компрессионные муфты), ниже трудозатраты, меньше погодных рисков и простоев техники.
• Логистика: меньшая масса бухт, меньше единиц доставки и складской площади на площадке.
• Риски: меньше потенциальных точек утечки и доработок при пуске.

Практический эффект: при равной протяженности снижение CAPEX в 3Т формируется суммой «-1 линия трубы» + «-1 контур арматуры» + «-ширина траншеи». Доля этой экономии тем больше, чем короче трасса ответвлений и чем меньше число колодцев/узлов.

Ограничения: отсутствие рециркуляции на внешнем участке повышает OPEX из‑за сливов и подогрева остывшего столба воды. На объектах с жесткими требованиями по температуре у точек водоразбора (санитарные нормы) трехтрубная схема часто неприемлема именно по эксплуатационным причинам.

Комфорт и ресурсы: чем окупается четырехтрубная

• Сокращение потерь воды: при каждой подаче ГВС не требуется сливать остывший объем из внешнего участка. Экономятся вода и водоотведение.
• Экономия энергии на подогрев «холодной пробки»: нет повторного нагрева всего объема линии до санитарной температуры.
• Стабильная температура у потребителя: соответствие типовым требованиям по ГВС (поддержание 55—60 °C в циркуляции), снижение жалоб и повторных вызовов.

Методика оценки точки окупаемости 4Т:

1. Рассчитать объём внешнего участка ГВС без рециркуляции: V = π·(Dвн/2)²·L.
2. Оценить среднее число пусков в сутки N и расход на пуск Qп, л/с.
3. Потери воды в 3Т: V·N в сутки; стоимость = (вода + водоотведение) × годовой объём.
4. Энергия на повторный нагрев в 3Т: E = V·ρ·c·ΔT·N, где ρ≈1 кг/л, c≈4,186 кДж/(кг·К), ΔT — подъём температуры.
5. Потери тепла 4Т: q (Вт/м из паспорта) × L × 8760 ч + электроэнергия насоса рециркуляции.

Пример. Внешний участок ГВС 40 м, Dвн=20 мм: V≈12,6 л. При 10 пусках/сутки и ΔT=45 K 3Т теряет ~4,6 кВт·ч/сутки на подогрев и ~126 л воды; за год — ~1,7 МВт·ч и ~46 м³ воды. Если для 4Т q=10 Вт/м, L=40 м: годовые потери ~3,5 МВт·ч плюс энергия насоса. При низкой интенсивности водоразбора 3Т экономичнее; при высокой — 4Т снижает OPEX и повышает комфорт.

Вывод по TCO: на коротких трассах с редкими пусками 3Т выигрывает по суммарным затратам. На протяженных линиях и/или при частых водоразборах 4Т окупает более высокий CAPEX за счет меньшего расхода воды, энергии и лучшего сервиса для пользователей.

Сценарии применения: где трехтрубная, а где четырехтрубная система Флексален эффективнее

Выбор конфигурации целесообразно привязать к длине внешнего участка ГВС, допустимому времени ожидания, режиму водоразбора и требованиям к температуре у точек потребления. Ниже — практический сценарий для коротких линий с предсказуемым графиком.

Короткие трассы и стабильный график водоразбора

Для небольших расстояний от источника до ввода здания и при ограниченном числе «стартов» в сутки трехтрубная схема обеспечивает наименьшие капитальные и приемлемые эксплуатационные затраты.

Dвн линии ГВС, мм	Длина без рециркуляции, м	Объём столба, л	Оценка ожидания при расходе
16	10	≈2,0	~20 с при 6 л/мин
20	15	≈4,7	~35 с при 8 л/мин
26	20	≈10,6	~64 с при 10 л/мин

• Если расчётное время ожидания укладывается в заданный сервисный уровень (например, ≤20—30 с), 3Т оправдана.
• При фиксированных окнах водоразбора (сменные графики, расписание) можно уменьшать простои и охлаждение трассы, дополнительно снижая OPEX 3Т.
• Рекомендации по проекту 3Т: минимизировать Dвн на участке ГВС при соблюдении гидравлики, сокращать длину, прорабатывать локальную рециркуляцию внутри здания, применять термостатические циркклапаны на стояках и корректную теплоизоляцию вводов.
• Если по расчёту ожидание превышает допуск или требуются постоянные ≥55 °C у точки водоразбора, переход на 4Т предпочтителен даже на умеренных длинах.

Протяженные сети и повышенные санитарные требования

Для линий с удаленными потребителями и переменным водоразбором устойчивее работает четырехтрубная схема с отдельной подающей и рециркуляционной линиями ГВС. Она поддерживает температуру без сезонных обходных решений и уменьшает время ожидания горячей воды на удаленных точках.

Критерий	Трехтрубная	Четырехтрубная
Длина трассы до наиболее удаленной точки	Подходит при коротких участках и стабильном водоразборе	Предпочтительна при протяженных сетях с разветвлениями
Время ожидания ГВС	Выше, особенно при редком водоразборе	Минимизируется за счет постоянной рециркуляции
Санитарные риски при простоях	Выше из‑за застойных зон	Ниже при корректной балансировке и поддержании температуры
Эксплуатация летом (без отопления)	Требуются обходные решения	Полноценная работа без доработок

Практический порог: при удалении потребителей свыше 100—150 м, наличии санитарных требований к температуре ГВС ≥55 °C на выводах и регламенте по времени ожидания ≤10—15 с целесообразна четырехтрубная система.

• Объекты: больницы, школы, спортсооружения, пищеблоки, гостиницы и общежития.
• Режимы: поддержание ГВС 60/55 °C, периодическая термодезинфекция, исключение застойных участков.

Монтаж и ввод в эксплуатацию многотрубных линий Flexalen

Последовательность работ формирует ресурс и герметичность системы. Важно соблюдать радиусы изгиба, чистоту кромок, технологические паузы охлаждения сварных соединений и регламент испытаний.

• Подготовка: приемка бухт/штанг, проверка целостности оболочки, хранение на ровной площадке без УФ‑нагрузки, трассировка с учетом минимальных радиусов изгиба.
• Траншея: ровное ложе без острых включений, песчаная подсыпка 100—150 мм, глубина ниже точки промерзания и с учетом пересечений коммуникаций.
• Раскатка и раскрой: раскладка по трассе одной ниткой без излишних стыков, резка специализированным инструментом, торцевание и снятие окисного слоя.
• Соединение средних труб: электросварные муфты или термосварка/надвижные гильзы по материалу труб; контроль посадки и выдержка времени охлаждения.
• Герметизация изоляции: комплектные кожухи соединений, герметики/усадочные элементы, заполнение теплоизоляционным материалом согласно инструкции.
• Испытания: гидроиспытание 1,3× рабочего давления с выстойкой и протоколированием утечек/падения давления; промывка до прозрачности.
• Ввод в здания: герметичные вводы, уплотнение проходов, защита от капиллярного подсоса влаги.
• Засыпка: послойно с трамбовкой, защитная лента‑сигнализатор, исполнительная съемка фактической трассы.

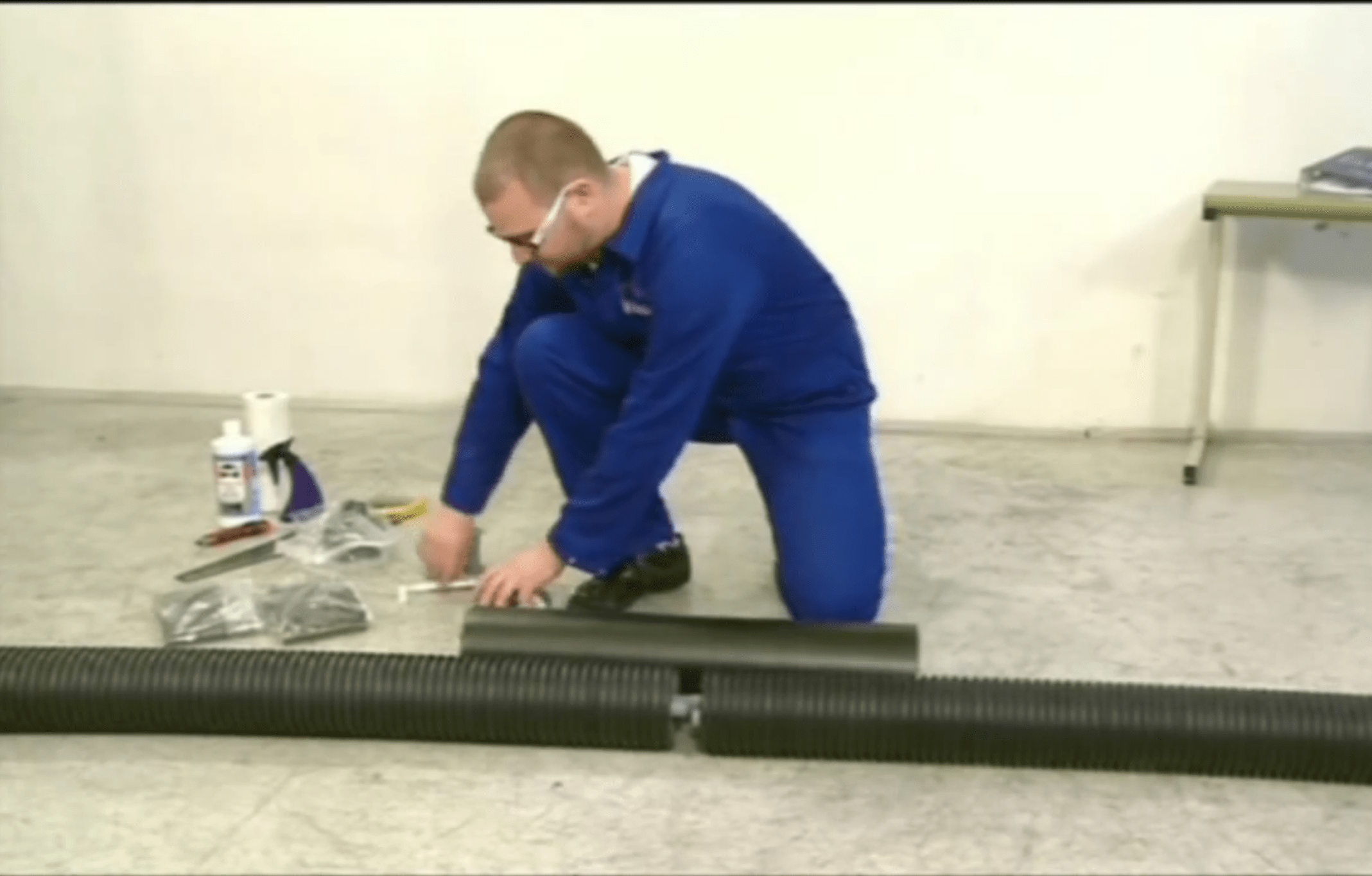

Соединения и муфты: надежность узлов

• Типы соединений: электросварные муфты для PB/PE‑оснований; для малых диаметров — надвижные гильзы/компрессионные фитинги; переходы — с закладными резьбовыми/фланцевыми элементами.
• Подготовка: калибровка и центрирование, зачистка окисного слоя, маркировка глубины посадки, предварительная сборка «насухо».
• Сварка: проверенная электросварочная аппаратура с журналированием; соблюдение параметров времени/тока; исключение механических нагрузок до полного охлаждения.
• Контроль: визуальный осмотр галтели, замер овальности, локальное испытание узла; протокол качества на каждый стык.
• Изоляция узлов: сухая камера, герметизация оболочки, восстановление теплоизоляции штатными комплектами для муфт.

Пусконаладка: ГВС и рециркуляция

• Промывка: гидропромывка до прозрачности; при необходимости — гидропневмоочистка ответвлений.
• Дезинфекция ГВС: термическая (подъем до 70 °C с выдержкой) или химическая по инструкции; тщательное удаление реагентов.
• Балансировка рециркуляции: установка/настройка термостатических балансировочных клапанов на обратке стояков; целевой перепад по ГВС 5—10 °C по длине кольца.
• Насосы: подбор по расходу рециркуляции с запасом на потери, ограничение минимальной скорости для исключения застойных зон, настройка ночных режимов.
• Контрольные точки: датчики температуры на подаче и обратке ГВС у узла и на удаленных ветках; приемочные критерии — температура не ниже целевой на наиболее удаленной точке и время выхода на режим в пределах регламента.
• Особенности 3Т: сезонные перемычки и логика рециркуляции при отключенном отоплении; проверка отсутствия перетоков между контурами. Для 4Т — автономная рециркуляция без зависимостей.

Эксплуатация и обслуживание: регламенты для трехтрубной и четырехтрубной линий

• Ежедневно/еженедельно: контроль температуры подачи/обратки ГВС и времени ожидания на реперных точках; состояние насосов рециркуляции и сигналов автоматики.
• Ежеквартально: осмотр доступных соединений и вводов, проверка герметичности камер муфт, анализ трендов энергопотребления рециркуляции, корректировка балансировки при изменении гидравлики.
• Ежегодно: повторные гидроиспытания участков после ремонтов, тепловизионное обследование на предмет аномальных потерь, проверка целостности наружной оболочки, восстановление защитных покрытий на выходах из грунта.
• Санитарные процедуры: плановые термодезинфекции контура ГВС, промывка отложений в ответвлениях с малым расходом, проверка работоспособности термостатических клапанов.
• Насосно‑арматурное хозяйство: ревизия запорной арматуры, замена уплотнений по ресурсу, проверка функционирования обратных клапанов и воздухоотводчиков.
• Для 3Т: контроль сезонных схем рециркуляции, исключение несанкционированных байпасов между отоплением и ГВС. Для 4Т: поддержание расчетных расходов в рециркуляции и синхронизация с графиком догрева.
• Документирование: ведение журналов температур, давлений, аварийных событий и выполненных работ, актуализация исполнительных схем трассы и узлов.

Контроль теплотрассы и узлов ГВС

Цель контроля — стабильные параметры теплоносителя, подтвержденная циркуляция ГВС и раннее выявление утечек или деградации изоляции. Для многотрубных линий Flexalen (3Т и 4Т) целесообразно развернуть рутинный мониторинг и периодические проверки с фиксацией данных.

Узел/параметр	Ориентир (по проекту)	Контроль/инструмент	Периодичность
Подача/обратка отопления	Температурный график, стабильная ΔT	Датчики T на вводе/выводе, журнал БМС	Постоянно + еженедельно анализ трендов
ГВС подача	Поддержание уставки на вводе здания	Датчик T, регистратор	Постоянно
ГВС рециркуляция (4Т)	Малая ΔT подача/обратка, устойчивая скорость	Датчики T, расходомер/перепад на насосе	Постоянно, балансировка — ежеквартально
Давление в линиях	В расчетных пределах без скачков	Датчики P на подающей и обратной	Постоянно
Соединения и муфты	Отсутствие запотевания/просачивания	Визуальный осмотр, салфетка, тепловизор	Ежеквартально, после пиковых нагрузок
Оболочка и вводы	Целостность, герметичные окончания	Визуальный контроль, замер влажности	Ежеквартально
Насос рециркуляции ГВС (4Т)	Заданная частота/перепад, отсутствие кавитации	Журнал частоты/тока, акустика	Еженедельно, после сервисных работ

• Фиксируйте фактические уставки смесительных/балансировочных клапанов в узле ГВС и корректируйте по результатам замеров на дальних точках водоразбора.
• На протяжённых трассах выполняйте сезонную тепловизионную съемку для оценки локальных теплопотерь и состояния изоляции.
• При атипичных расходах подпитки немедленно проводите опрессовку участка с поузловой изоляцией зоны возможной утечки.

Рекомендуемый регламент: ежедневный дистанционный контроль T/P, еженедельный анализ трендов по ΔT, ежеквартальные обходы и балансировка ГВС, ежегодные испытания на прочность/плотность и проверка настроек автоматики.

Типичные неисправности и профилактика

Симптом	Вероятная причина	Действия/профилактика
Длительное ожидание ГВС у потребителя	Недостаточная/отсутствует рециркуляция (4Т); разбалансировка внутренних линий; заужение прохода отложениями	Проверка насоса и обратных клапанов; термостатическая балансировка стояков; промывка участков
Падение давления или частая подпитка	Утечка в соединении; скрытое повреждение оболочки с инфильтрацией; неисправная арматура	Опрессовка секций; локализация по отсечению; ремонт/замена муфты или арматуры; восстановление герметизации окончаний
Пятна теплопотерь на трассе	Нарушение целостности изоляции; намокание утеплителя	Тепловизионная диагностика; вскрытие и сушка/замена изоляции; устранение причин попадания воды
Шум, кавитация в насосе рециркуляции	Завоздушивание; неверно подобран напор; засор фильтров	Удаление воздуха; настройка частоты; очистка фильтров; проверка кавитационного запаса
Недобор температуры ГВС	Сбой автоматики подмеса; недостаточная мощность источника; высокая ΔT из‑за потерь	Верификация уставок; проверка теплообменника/котла; корректировка теплоизоляции и циркуляции
Перегрев и риск ожога на водоразборе	Неисправность термостатических смесителей; отсутствие ограничителя	Замена/настройка смесителей; установка ограничителей температуры
Микробиологические риски в ГВС	Застой воды; низкая температура обратки; редкая циркуляция	Поддержание расчетной T в подаче/обратке; термическая/химическая дезинфекция по регламенту; исключение тупиков
Повреждение оболочки при подвижках грунта	Нарушение технологии укладки; отсутствие песчаной постели	Соблюдение требований по основанию и засыпке; локальный ремонт оболочки; контроль уплотнения грунта

• Держите в запасе комплект муфт/оголовков, набор для герметизации окончаний, уплотнения, расходомеры на подмену и ремкомплект насоса рециркуляции.
• Фиксируйте все вмешательства в журнале с привязкой к показаниям T/P — это ускоряет поиск причин повторяющихся сбоев.

Нормативы и совместимость оборудования

Проектирование, монтаж и эксплуатация многотрубных линий Flexalen выполняются в соответствии с действующими строительными правилами по наружным тепловым сетям, системам отопления и ГВС, а также санитарными нормами к качеству и температуре воды. Материалы и фитинги должны иметь подтверждение соответствия и паспорта с указанием классов температуры/давления.

• Технические пределы: рабочая температура и давление — по паспорту конкретной линии и фитингов; кратковременные перегревы и гидроудары отдельно оговариваются.
• Качество среды: для контуров ГВС — питьевая вода нормативного качества; для отопления — вода/раствор с параметрами, указанными производителями теплогенерации и арматуры.
• Совместимость: переходные элементы к стали/меди/нержавеющей стали выполняются штатными адаптерами; соединительная технология — электросварные/компрессионные муфты по инструкции производителя.
• Учёт и автоматика: допускается интеграция теплосчетчиков, расходомеров и датчиков T/P стандартных типоразмеров при соблюдении прямых участков и монтажных требований приборов.

Перед комплектацией запросите: паспорт трубы и фитингов (класс T/P, SDR/толщина стенки, минимальный радиус изгиба), протоколы испытаний, требования к подготовке траншеи и засыпке, а также ограничения по химической стойкости.

Требования к теплотрассе и наружным сетям

• Трассировка: минимизация пересечений и поворотов; соблюдение минимальных радиусов изгиба; разнесение с другими коммуникациями по нормам.
• Глубина: прокладка ниже расчетной глубины промерзания с учетом защиты от механических воздействий; вводы — в защитных гильзах с герметизацией.
• Основание и засыпка: ровное уплотненное основание без строительного мусора; песчаная постель и послойная засыпка с контролем уплотнения.
• Дренаж/уклоны: отвод воды от муфт и вводов; защита от застойных вод в местах понижений.
• Защита на пересечениях дорог: футляры/кожухи по проекту; сигнальная лента и исполнительная съемка трассы.
• Компенсация температурных деформаций: за счет гибкости линии; необходимость фиксированных точек и дополнительных компенсаторов — по расчету.
• Испытания: гидроиспытание на прочность и плотность до засыпки, повторная проверка после засыпки; промывка и санитарная обработка контура ГВС.

Стыковка с источником тепла и ГВС

• ИТП/котельная: узел присоединения с запорной арматурой, фильтрами, манометрами/термометрами и средствами учета; гидравлическая увязка с источником (котел, теплообменник, ЦТП).
• ГВС — смесение и безопасность: термостатические смесительные клапаны с ограничением T на подаче к потребителю; обратные клапаны и балансировочные устройства на циркуляционных линиях.
• Рециркуляция (4Т): отдельная насосная группа с регулированием по температуре/ΔT; термостатические балансировочные клапаны на обратках стояков; контроль невозвратных утечек через смесители.
• Конфигурация 3Т: при отсутствии наружной рециркуляции обеспечьте внутреннее рециркуляционное кольцо в здании или локальный аккумулирующий водонагреватель вблизи потребителей для сокращения ожидания ГВС.
• Материальные переходы: применение штатных переходов Flexalen на фланец/резьбу; исключение смешанных пар «без переходника» во избежание течей и концентрации напряжений.
• Качество воды: соответствие требованиям теплогенераторов и санитарных норм; при необходимости — умягчение/обессоливание, фильтрация механических примесей.
• Пусконаладка: пошаговая опрессовка, дегазация контуров, настройка уставок смесения и рециркуляции, проверка температур на наиболее удаленных точках разбора.

Как заказать систему Флексален: расчет, комплектация, поставка

Процесс заказа включает сбор исходных данных, инженерные расчеты, подбор конфигурации (трехтрубная или четырехтрубная), выпуск спецификации, согласование логистики и поставку на объект.

• Техническое задание: цели линии (отопление/ГВС/рециркуляция), длины и схема трассы, условия монтажа и эксплуатации.
• Инженерный расчет: выбор 3Т/4Т, диаметров по гидравлике, проверка теплопотерь и времени ожидания ГВС с/без рециркуляции.
• Комплектация: многотрубные связки Flexalen, муфты, отводы, тройники, концевые комплекты, проходы через конструкции, запорная арматура, материалы для термо- и гидроизоляции узлов, опционально сигнальные линии.
• Коммерческое предложение: спецификация, стоимость, график поставки, формат отгрузки (бухты или штанги), требования к разгрузке.
• Поставка и входной контроль: сверка маркировки (диаметры, класс давления, 3Т/4Т), осмотр оболочки и изоляции, проверка комплектности и документации.

Для сокращения числа стыков укажите максимально допустимые непрерывные длины участков для поставки в бухтах с учетом радиусов изгиба и фактической трассировки.

Данные для расчета и спецификации

Параметр	Что указать	Назначение
Назначение линии	Отопление, ГВС, рециркуляция, комбинированно	Выбор 3Т или 4Т
Тепловые нагрузки	Q отопления, Q ГВС, пики водоразбора	Подбор диаметров и насосов
Температуры/давления	График подачи/обратки, t ГВС/рециркуляции, P рабочее/испытательное	Класс трубы и фитингов
Схема трассы	Общая длина, повороты, ответвления, перепады высот	Длины бухт, количество муфт и отводов
Условия грунта	Тип, УГВ, глубина заложения, застройка/пересечения	Требования к защите и подсыпке
Монтажный климат	Мин./средние температуры на период работ	Выбор формата поставки и техники
Требования к ГВС	Температура на точке, допустимое время ожидания	Необходимость рециркуляции и балансировки
Интерфейсы	Источник тепла, узлы подключения, тип арматуры	Переходы, фланцы, адаптеры
Опции	Сигнальные кабели, греющий кабель, резерв на перспективу	Полная комплектация

• Выходные документы: спецификация, схема трассировки, ведомость фитингов, пояснительная записка по расчетам, график поставки.

Логистика и сроки: бухты и штанги

Формат	Преимущества	Ограничения	Рекомендуемое применение
Бухты	Меньше стыков, быстрый монтаж по криволинейной трассе, сокращение земляных работ	Ограничения по диаметрам и радиусу изгиба; нужна площадка для раскатки	Короткие/средние участки, дворовые сети, обход препятствий
Штанги	Удобство в узлах и камерах, стабильная геометрия, доступность крупных диаметров	Больше стыков; требуется подъемная техника и место для складирования	Прямолинейные магистрали, узлы в тепловых камерах, большие диаметры

• Подъезд и разгрузка: ширина проезда, несущая способность площадки, наличие крана/манипулятора.
• Хранение: ровная площадка без острых кромок, защита от механических повреждений, соблюдение инструкций производителя.
• Сроки: стандартные типоразмеры и фитинги поставляются из наличия либо в короткие сроки; нестандартные связки и длины требуют заводского цикла.
• Планирование: согласуйте партии поставок с этапами земляных работ и доступностью монтажной бригады.

Заранее уточняйте минимально допустимые температуры для гибки/монтажа и требуемые радиусы изгиба по паспорту изделия.

Гарантии, сервис и поддержка

• Гарантийные условия: в соответствии с паспортом изделия и при соблюдении регламентов хранения, монтажа, испытаний и пусконаладки.
• Документация в поставке: паспорта и сертификаты соответствия, инструкции по монтажу, схемы узлов, протоколы приемочных испытаний по проекту.
• Техподдержка: консультации по подбору 3Т/4Т, гидравлическим и теплотехническим расчетам, трассировке, узлам ГВС/рециркуляции.
• Сервис: обучение/сертификация монтажников, шеф-монтаж и выездной технадзор по запросу, сопровождение пусконаладки.
• Обеспечение ЗИП: резервные муфты и расходники, регламент поставки запчастей на время строительства и эксплуатации.

Гарантия сохраняется при наличии исполнительной документации и актов испытаний, подтверждающих соответствие монтажу и проекту.

Итоги и чек-лист выбора системы

Трехтрубная линия рациональна при коротких трассах и допустимом времени ожидания ГВС без жестких санитарных ограничений. Четырехтрубная оправдана при протяженных сетях, требуемом постоянном температурном режиме ГВС и приоритетах комфорта/гигиены за счет рециркуляции.

• Определены цели линии: отопление, ГВС, рециркуляция, комбинированно.
• Есть расчеты нагрузок и графиков температур/давлений источника.
• Согласовано допустимое время ожидания ГВС на точках водоразбора.
• Выбрана конфигурация 3Т или 4Т с учетом длины и профиля трассы.
• Проверены теплопотери и гидравлика (диаметры, насосы, ΔT).
• Подтверждены условия монтажа: грунт, глубина заложения, климат.
• Выбран формат поставки: бухты для сокращения стыков или штанги для узлов/крупных диаметров.
• Сформирована полная спецификация: трубы, фитинги, концевые наборы, проходы, арматура, опции.
• Утвержден график поставки, план разгрузки и хранения.
• Назначены ответственные за входной контроль, испытания и исполнительную документацию.

Быстрый опросник: 7 вопросов перед выбором

1. Есть требования к быстрому выходу ГВС на температуру и поддержанию ее на удаленных точках? Чаще — четырехтрубная.
2. Трассы протяженные и разветвленные, с заметными теплопотерями по пути? Чаще — четырехтрубная.
3. График водоразбора нерегулярный, с редкими, но высокими пиками? Чаще — четырехтрубная.
4. Важно минимизировать CAPEX и объем земляных работ, при этом ожидание ГВС допустимо больше? Чаще — трехтрубная.
5. Нужна рециркуляция ГВС с возможностью балансировки по ветвям? Чаще — четырехтрубная.
6. Ограничены в сечении траншеи или проходках и стремитесь уменьшить количество труб? Чаще — трехтрубная.
7. Требуется независимое управление режимами отопления и ГВС (приоритизация, температурные графики)? Чаще — четырехтрубная.

Что уточнить у поставщика «система Флексален»

• Доступные конфигурации: трехтрубная и четырехтрубная, сочетания диаметров для отопления/ГВС/рециркуляции.
• Классы температуры и давления (PN), допустимые ΔT и режимы эксплуатации.
• Изоляция: тип, λ при расчетной температуре, удельные теплопотери (Вт/м) для вашего режима.
• Формат поставки: длины бухт и штанг, минимальный радиус изгиба, допустимые способы прокладки.
• Соединения: тип фитингов (электросварные, механические), предизолированные тройники/отводы/муфты, запорная арматура.
• Совместимость: переходы на сталь/медь/полимеры, фланцевые решения, узлы ввода в здание.
• ГВС и рециркуляция: решения по балансировке, требования к пусконаладке, рекомендации по автоматике.
• Документация и соответствие: сертификаты, протоколы испытаний, соответствие действующим СП/ГОСТ.
• Сервис: шефмонтаж, обучение, аренда/поставка инструмента, гарантия и сроки поставки.
• Инжиниринг: теплотехнический и гидравлический расчет, спецификация, схема трассировки и узлов.
